5.0 بوصة IPS TFT LCD High Brightness مع محرك EVE2 وشاشة SPI لمسة سعة

وصف المنتج

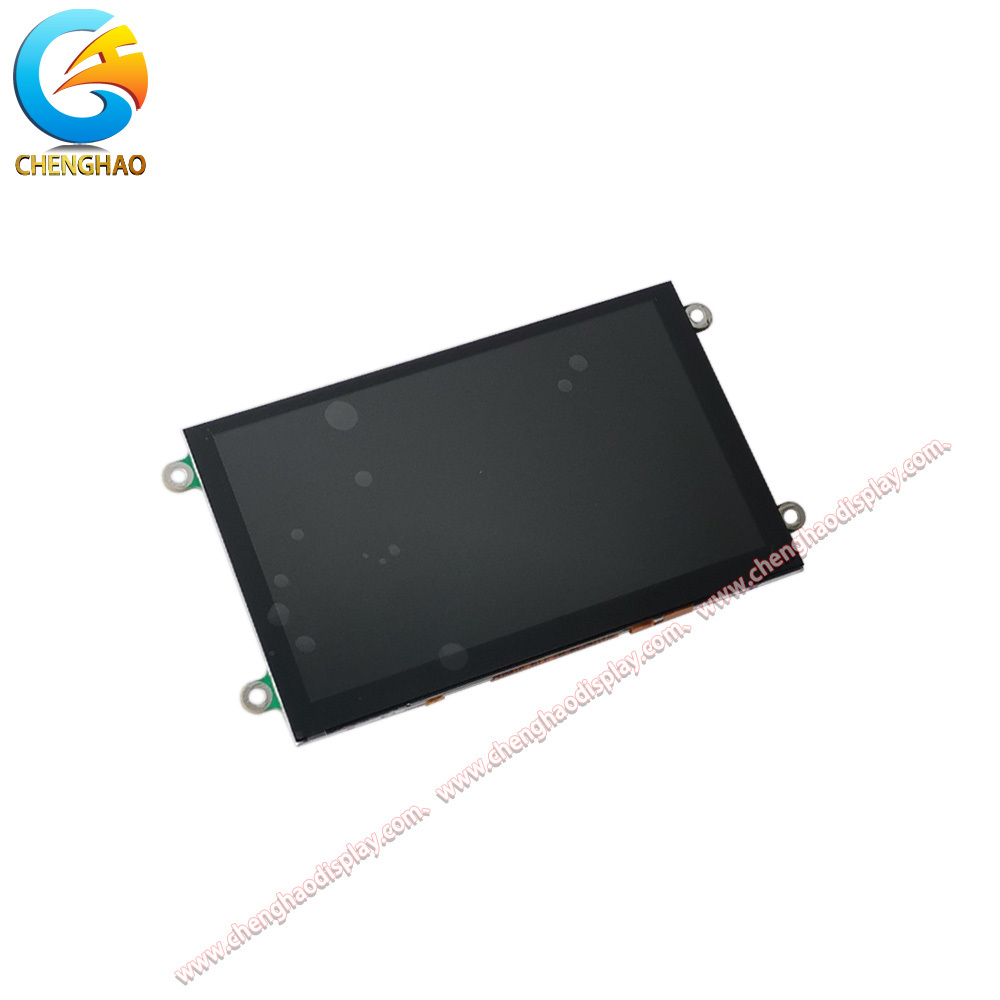

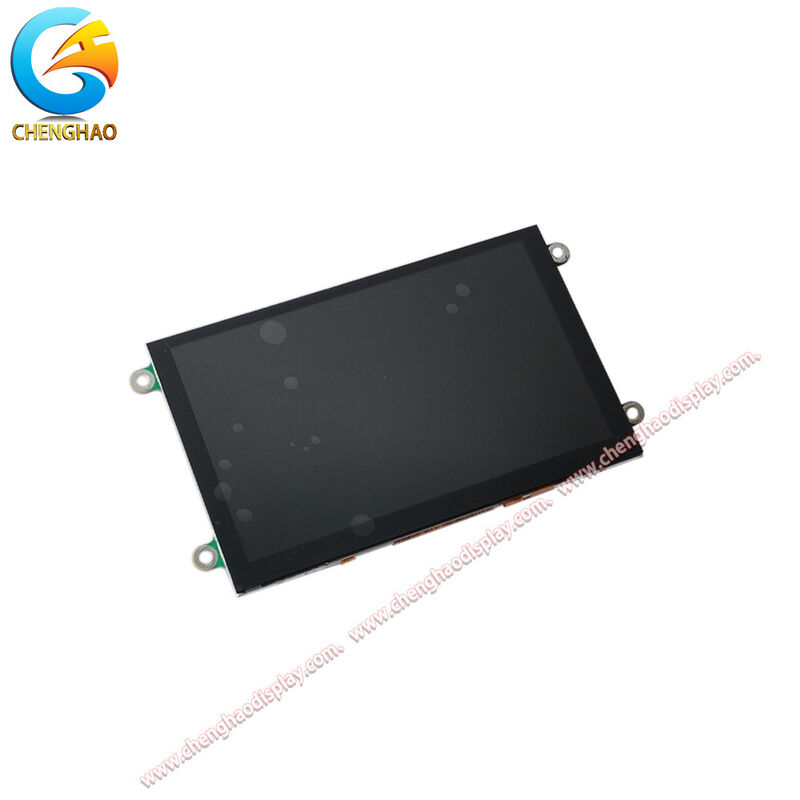

CH500WV05PA هي وحدة LCD IPS TFT مقاس 5.0 بوصة مع دقة 800 × 480 ، 900cd / m2 سطوع عال ، وزوايا مشاهدة كاملة 80/80/80/80 للقراءة الممتازة لأشعة الشمس.مجهزة بجهاز تحكم رسومات EVE2 المدمج (محرك الفيديو المدمج)، يدعم هذا الشاشة واجهة SPI (أنماط D-SPI / Q-SPI) ولوحة لمسة سعة ، مما يتيح تطوير واجهة تصميم مصورة غنية دون GPU خارجية.تتضمن الوحدة معالجة سطحية مضادة للوهج لتقليل الانعكاسات في البيئات المشرقةمع الخطوط العريضة المدمجة من 120.7x75.8mm، المنطقة النشطة من 108.0x64.8mm، وسائق LED الداخلية، فإنه يوفر خيارات اتصال مزدوجة: 2.54mm مساحة رأس مربع IDC 20 دبوس و 1.وصلة FFC ذات 20 دبوس بقوة 0mmتوفر تكاملًا مرنًا لمواجهات HMI الصناعية والأجهزة وألواح التحكم في المنازل الذكية والأجهزة الطبية وتطبيقات العرض في السيارات.

خصائص المنتج

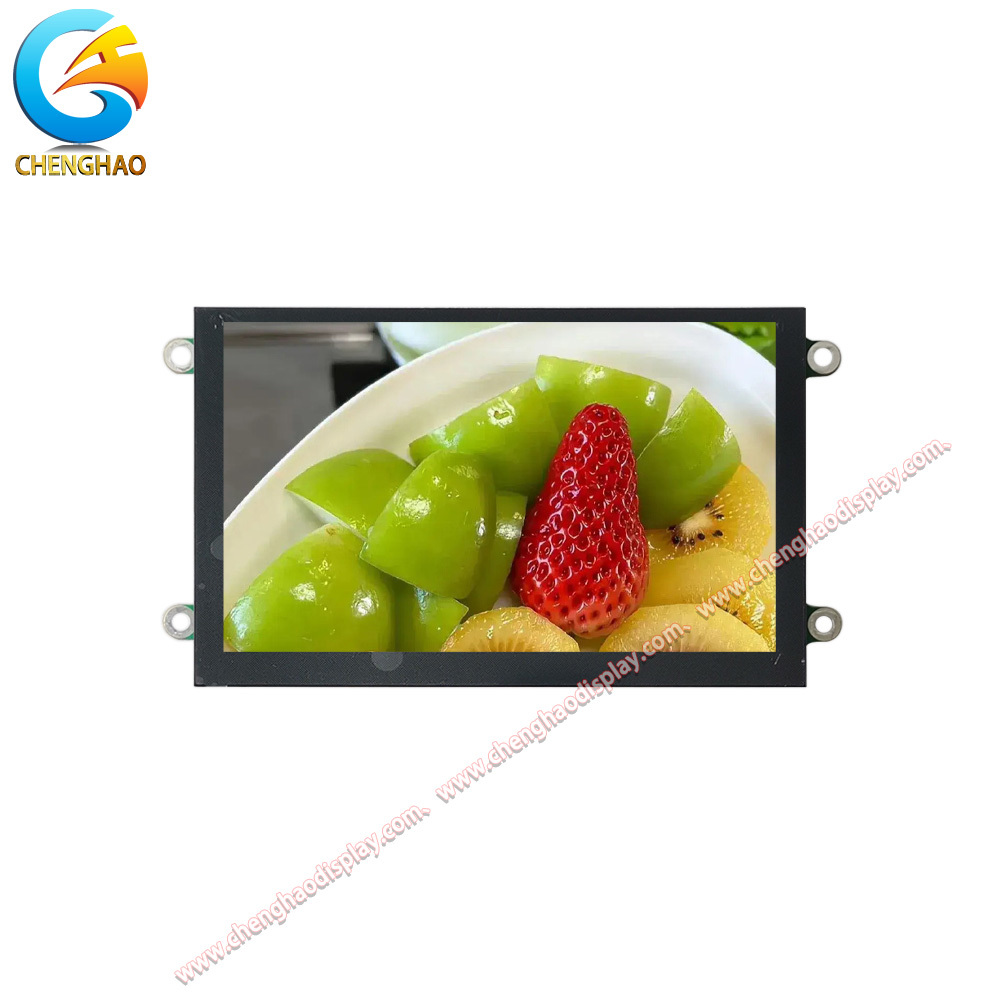

1900cd/m2 سطوع عالي للقراءة في ضوء الشمس المباشر

مع توهج نموذجي من 900cd / m2 ، هذه الشاشة تبقى مرئية بوضوح تحت أشعة الشمس المباشرة ، مما يجعلها مثالية للصالات الخارجية ، لوحات المعدات الزراعية ،ومعدات الملاحة البحرية حيث لا يمكن التحكم في الضوء المحيطي.

2. محرك الرسومات المدمج في EVE2 العرض الذكي بدون GPU خارجي

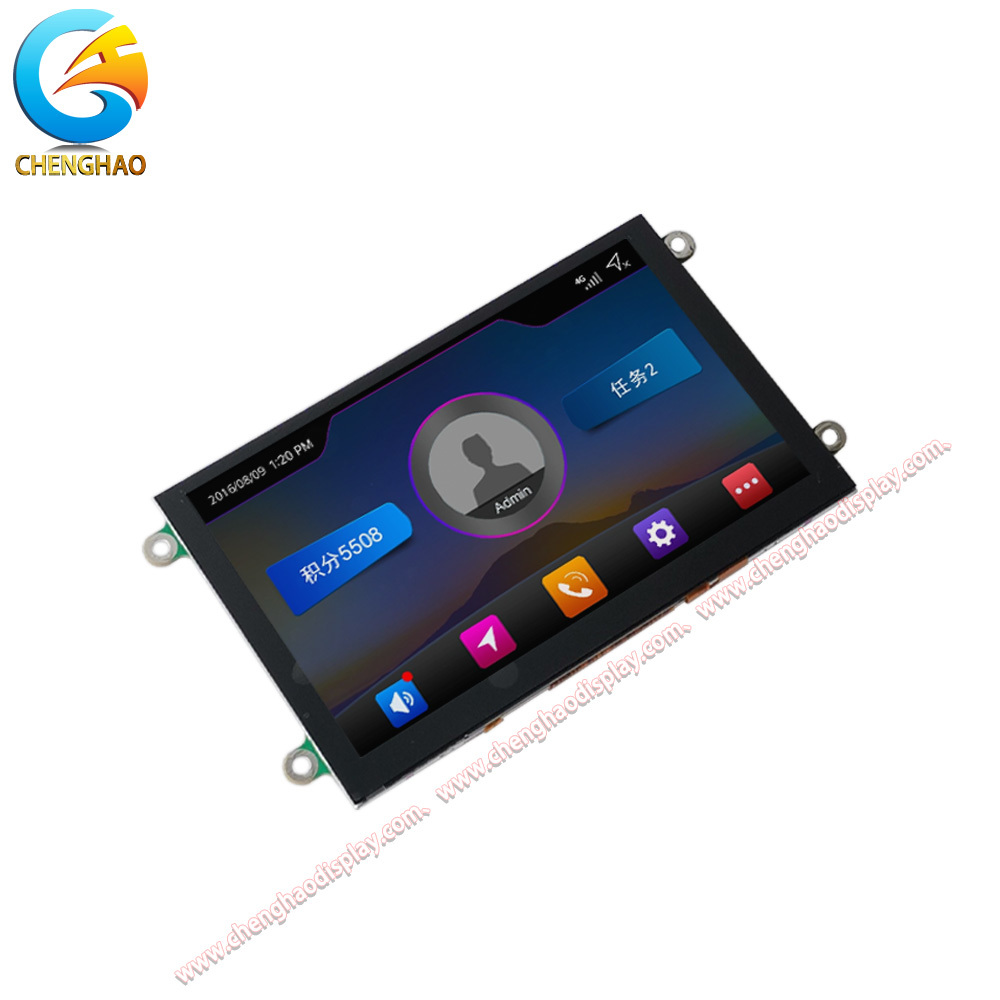

يتعامل وحدة التحكم المدمجة EVE2 مع تقديم، فك تشفير اللمسات، ومخرجات الصوت بالكامل عبر الوحدة عبر أوامر SPI. هذا يزيل الحمل من MCU المضيف ويعجل تطوير واجهة المستخدم،مثالية للأنظمة المدمجة ذات الموارد المحدودة.

3زاوية مشاهدة كاملة 80/80/80/80 IPS

توفر لوحة IPS لونًا متسقًا وتباينًا من أي اتجاه للمشاهدة ، مما يتيح قابلية القراءة لعدة مشغلين في غرف التحكم الصناعية ومحطات المراقبة الطبية والمحطات المشتركة.

4طلاء سطح مضاد للوهج للبيئات الصعبة

طلاء AG يقلل من انعكاس المرآة من الإضاءة العلوية أو التوهج الخارجيالتأكد من عدم فقدان الضوء من خلال انعكاسات السطح، وهي ميزة حاسمة لشاشات لوحة القيادة في السيارات واللوحات الخارجية المعرضة لأشعة الشمس.

5لوحة لمسة سعة مع مرونة واجهة مزدوجة

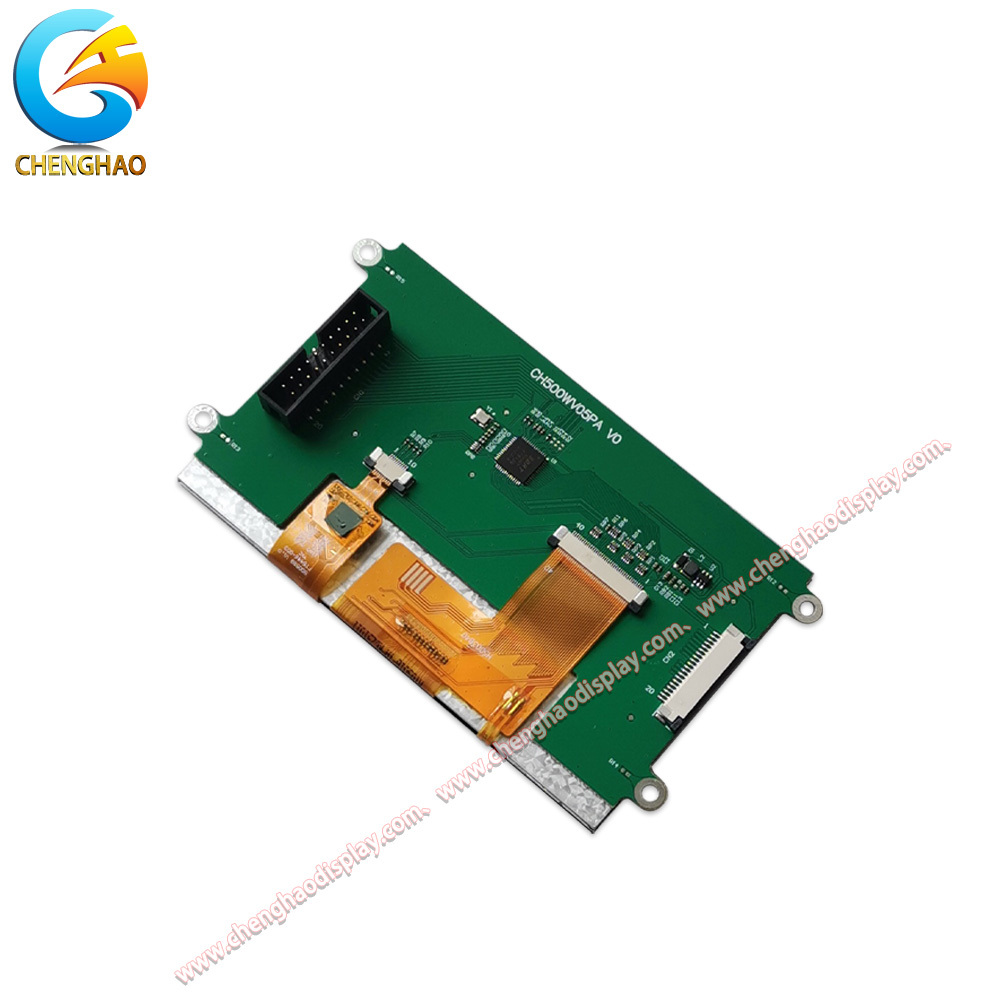

ويدعم لوحة اللمسات الكاسيتيفية الإسقاطية الإيماءات متعددة اللمسات ، في حين أن تصميم المكونات المزدوجة (2.54mm IDC header + 1.0mm FFC) يوفر مرونة الأسلاك لتصميمات مختلفة للمحفظة في التطبيقات المدمجة.

رسم المنتج

المواصفات التفصيلية

مقدمة مخصصة

تشينغهاو تقدم تخصيصًا احترافيًا عبر وحدات TFT LCD، وشاشات LCD أحادية، وحدات OLED الملونة، ووحدات OLED أحادية. نحن نقدم:

• صناعة الخياطة:الخطوط العريضة المخصصة لـ FPC ، الطول ، وعدد الدبابيس لتتناسب مع محفظتك وتخطيط الموصول.
• تكييف الواجهة:خيارات واجهة SPI و MCU و RGB و MIPI و LVDS و EDP و HDMI متاحة لتتناسب مع منصة المضيف الخاصة بك.
• ضبط الوضوح:من 200-300 cd / m2 القياسية إلى 500 + cd / m2 عالية الوضوح ، ومعايرة للتطبيقات الداخلية أو القابلة للقراءة في ضوء الشمس.
• دمج اللمس:لمسة سعة، لمسة المقاومة، أو تشكيلات دون لمسة بناء على متطلبات المنتج الخاص بك.
• طبقة مضادة للوهج:معالجة السطح لـ AG لتقليل الانعكاسات المحيطة للبيئات الخارجية والبيئات ذات الإضاءة العالية.
• تخصيص زجاج الغطاء:خصيص سمك الزجاج، الشكل، اللون، والطباعة الشاشة الحريرية لتناسب العلامة التجارية والتصميم الصناعي.

اتصل بفريقنا الهندسي مع مواصفاتك للحصول على حل مخصص

قضايا الطلب

• لوحات HMI الصناعية:واجهة SPI مع محرك الرسومات المدمج EVE2 تمكن واجهات تحكم شاشة اللمس الغنية للآلات التي تدفعها PLC، محطات تحكم العملية،ومحطات المشغل في المصنع دون الحاجة إلى معالج مستضيف متطور.
• لوحات التحكم في المنزل الذكي:الحجم المدمج 5.0 بوصة، متعدد لمسة سعة، و 900cd/m2 السطوع تجعله مناسبة للجدار نصب محاور الأتمتة المنزلية،وواجهات نظام الأمن مرئية حتى في الغرف المضاءة.
• أجهزة الملاحة البحرية والخارجية:يضمن الوضوح العالي جنبا إلى جنب مع الطلاء المضاد للوهج قابلية القراءة تحت أشعة الشمس المباشرة ، وهو مثالي لعرض لوحة أجهزة القوارب ، وأدوات الملاحة GPS ، ومعدات القياس الخارجية.
• أجهزة مراقبة طبية:تتيح زوايا الرؤية الكاملة لـ IPS ونسبة التباين العالية قابلية القراءة متعددة الزوايا في الإعدادات السريرية ، وهي مناسبة لمراقبة المرضى ، وعروض مضخة التسريب ، والمحطات التشخيصية المحمولة.

الأسئلة الشائعة

س1: ما هي أنماط SPI التي يدعمها هذا الشاشة؟

هذه الوحدة تدعم كلاً من وضع D-SPI (مسار بيانات واحد) و Q-SPI (مسار بيانات رباعي) ، يمكن تكوينها عبر وحدة تحكم EVE2 للحصول على عرض نطاق تردد أكبر في التطبيقات المكثفة من الرسومات.

س2: هل يمكن تعديل الوضوح؟

نعم، جهاز تشغيل LED الداخلي (يتم تشغيله عن طريق جهاز التحكم في PWM EVE2) يسمح بدقة الضوء الخلفي القابلة للتعديل بواسطة البرنامج من 0 إلى 900cd / m2.

السؤال 3: هل هناك حاجة إلى GPU منفصلة أو وحدة تحكم عرض؟

لا، محرك الرسومات المدمج (إيفي2) يتعامل مع كلّ التصوير، فك تشفير اللمسات، والإخراج الصوتي على متن الطائرة

السؤال 4: ما هي الإيماءات اللمسية المدعومة؟

ويدعم لوحة اللمس الكاسيتيفية الإسقاطية الإشارة الواحدة، وإيماءات اللمسات المتعددة (حتى 5 نقاط) ، والمسح، والضغط على التكبير، والتي يمكن تكوينها من خلال محرك اللمس EVE2.

Q5: هل يمكن تخصيص FPC والمتصل؟

نعم، تشينغهاو تقدم الخطوط العريضة المخصصة لـ FPC، وعدد الدبابيس، ونوع الموصول (IDC، FFC، ZIF) لتناسب متطلبات الحاوية والواجهة الخاصة بك.
