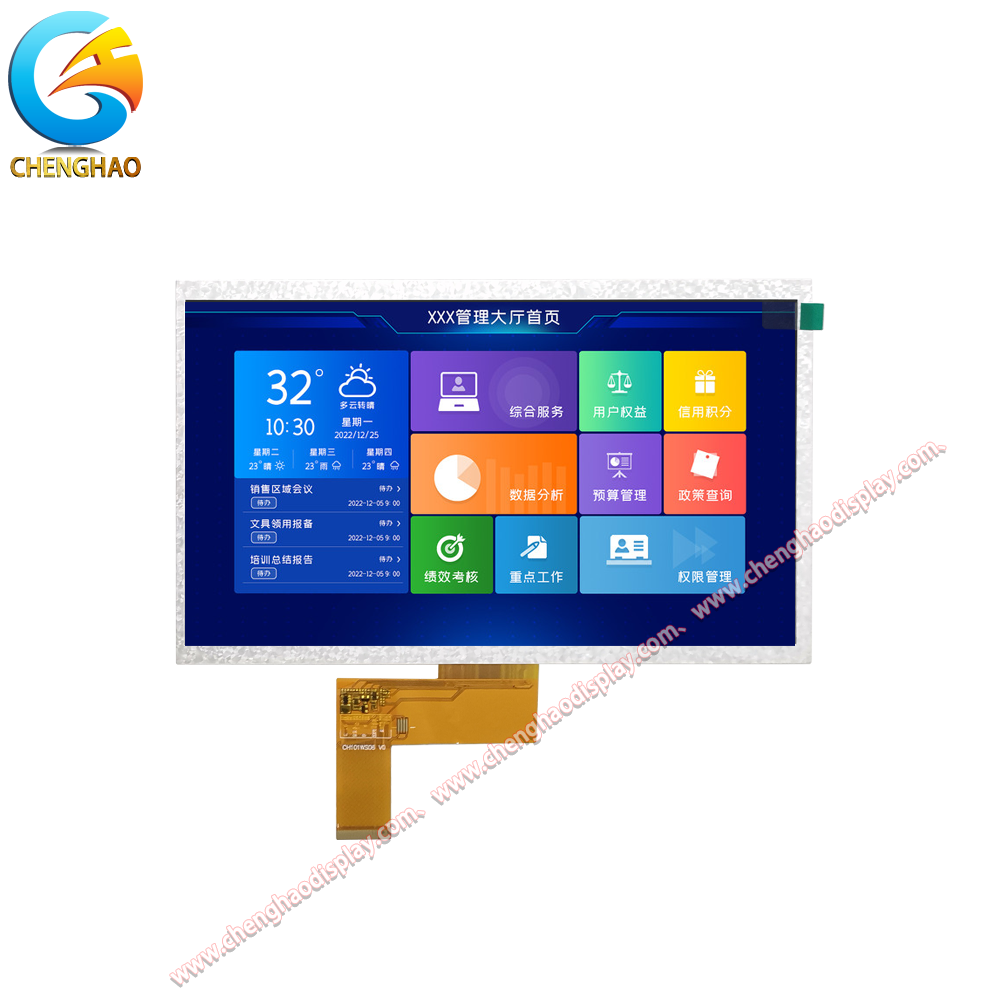

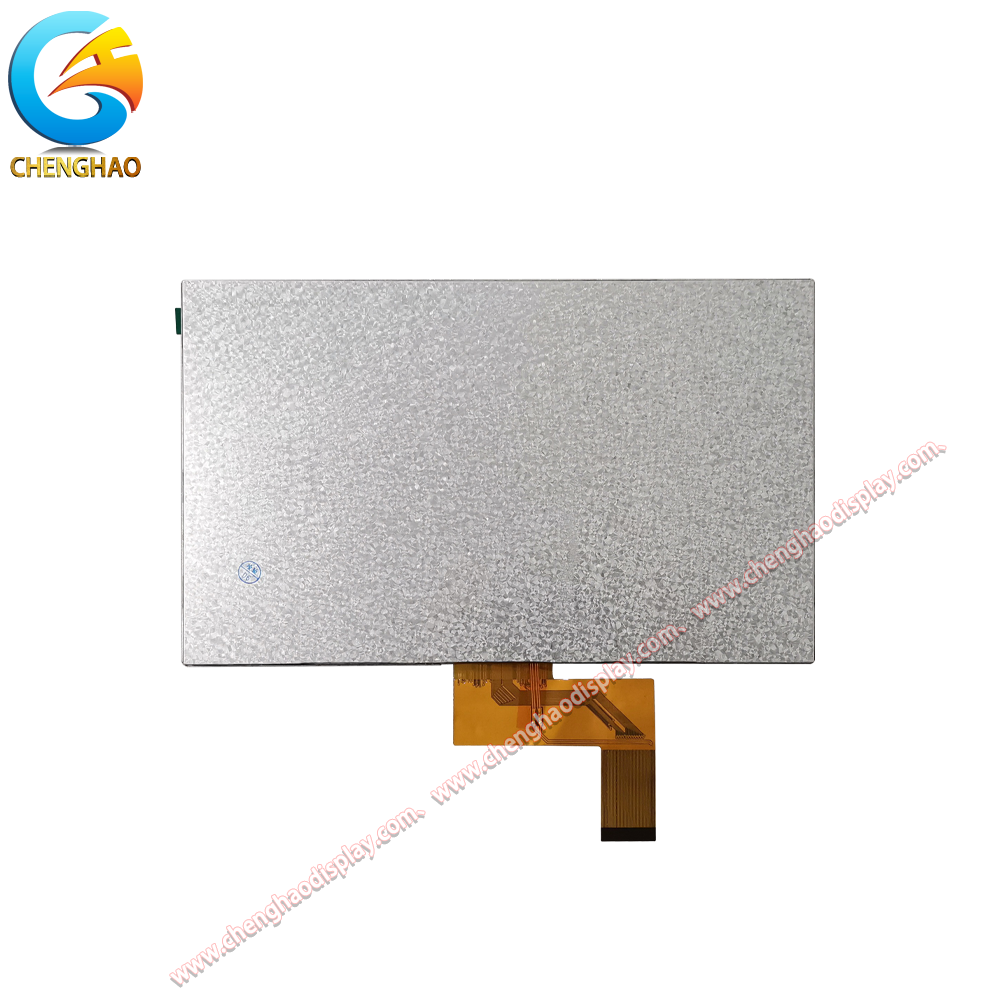

وحدة عرض LCD مقاس 10.1 بوصة مقاس 1024 × 600 TFT مع واجهة RGB - شاشة LCD صناعية تبلغ 400 شمعة / متر مربع

وصف المنتج

CH101WS06A هي وحدة عرض LCD TFT مقاس 10.1 بوصة تتميز بمساحة نشطة واسعة النطاق تبلغ 222.72 × 125.28 مم مع دقة WSVGA تبلغ 1024 × 600 بكسل.تستخدم وحدة العرض هذه واجهة RGB قياسية من 24 بت مع رابط FPC من 39 نقطة عند 0.5 ملم ، مما يجعلها متوافقة مع مجموعة واسعة من أجهزة التحكم المدمجة وأجهزة الكمبيوتر ذات اللوحة الواحدة المستخدمة عادة في التطبيقات الصناعية والتجارية.مع سطوع نموذجي 400 cd / m2 وزاوية عرض واسعة 80/80/80 درجة في جميع الاتجاهات، يوفر الشاشة جودة صورة متسقة مناسبة لوحة التحكم الصناعية، واجهات الإنسان والآلة، وكشك المعلومات.تعمل الوحدة في الوضع الإرسالي ويتميز بتصميم ميكانيكي دائم مع ملامح LCM من 235.0 × 143.0 ملم و فتحة الحاجز من 226.25 × 128.1 ملم للتركيب القياسي لللوح. تم تصميم دائرة الضوء الخلفي LED لتيار إلى الأمام من 140 mA ،توفير إضاءة ثابتة ومتساوية في جميع أنحاء منطقة العرض بأكملهاتوفر وحدة العرض هذه حلًا فعالًا من حيث التكلفة للتطبيقات التي تتطلب عرضًا ملونًا في شكل كبير مع واجهة RGB قياسية ،مما يجعلها خيارًا ممتازًا لمطوري الأنظمة المدمجة ومصنعي المعدات الصناعيةمجموعة واسعة من درجات حرارة التشغيل والبناء القوي يضمن أداء موثوق به في البيئات الصناعية المتطلبة.

خصائص المنتج

• شاشة WSVGA كبيرة 10.1 بوصة للتطبيقات الصناعية: توفر الشاشة الشمالية 10.1 بوصة بدقة 1024 × 600 مساحة كبيرة لعرض معلومات مفصلة واجهات التحكم وتصور البيانات.9 نسبة الشكل واسعة الشاشة مثالية لتطبيقات HMI الحديثة، الإشارات الرقمية، وعروض المعلومات حيث كل من كثافة المحتوى وقراءته مهمة. يضمن سطوع 400 cd / m2 مشاهدة مريحة في البيئات الصناعية الداخلية.

• واجهة RGB القياسية لسهولة التكامل: واجهة RGB ذات 24 بت مع موصل FPC ذو 39 نقطة هي واحدة من واجهات العرض الأكثر دعمًا في صناعة الأنظمة المدمجة.و هو مدعوم بشكل أصلي من قبل نظام بيئي واسع من الحواسيب الميكرو و الحواسيب ذات اللوحة الواحدةهذا يزيل الحاجة إلى تحويل البروتوكول أو أجهزة تشغيل IC المتخصصة ، مما يقلل بشكل كبير من تكلفة BOM ووقت تطوير البرمجيات الثابتة.

• زاوية رؤية واسعة لتركيب مرن: مع زاوية مشاهدة 80/80/80/80 درجة في جميع الاتجاهات، يحتفظ العرض بألوان متسقة وتباين عند النظر إليها من أي موقف.هذا أمر ذو قيمة خاصة للمعدات المثبتة على لوحة حيث يمكن للمشغلين رؤية الشاشة من زوايا مختلفة، وتطبيقات متعددة المستخدمين مثل كشك معلومات عامة حيث يجب أن تكون الشاشة قابلة للقراءة من قبل الأشخاص في مواقع مختلفة.

• التصميم الميكانيكي القوي للبيئات المدمجة: تم تصميم ملامح LCM من 235.0 × 143.0 مم مع فتحة الحاجز من 226.25 × 128.1 مم للتركيب القياسي لللوحات. يوفر FPC ذو 39 دبوسًا مع صلب PI اتصالًا كهربائيًا موثوقًا ،في حين أن وضع العرض المنقول مع دائرة السائق الضوء الخلفي المثالي يضمن أداء ثابت طوال عمر التشغيل.

رسم المنتج

المواصفات التفصيلية

مقدمة مخصصة

في شركة شينزن تشينغهاو أوبتو إلكترونيك، المحدودة، نحن نقدم خدمات تخصيص شاملة لوحدات TFT LCD عبر مختلف الأحجام والمواصفات.لـ CH101WS06A و وحدات العرض ذات الشكل الكبير المماثلة، نحن نقدم تخصيص FPC مرن بما في ذلك تعديلات تكوين الدبوس لتتناسب مع تخطيطات الموصلات المحددة ومتطلبات واجهة PCB.يمكن تخصيص مستويات الوضوح من 200-400 cd / m2 القياسية إلى تكوينات عالية الوضوح تزيد عن 800 cd / m2 للبيئات الخارجية أو عالية الإضاءة المحيطةخيارات لوحة اللمس تشمل اللمس الكهربائي، اللمس المقاوم، أو عدم وجود تكوين اللمس. نحن نقدم أيضا تخصيص غطاء العدسة الزجاجية مع سمك قابل للتعديل، الشكل، واللون،بالإضافة إلى خيارات معالجة السطح المضادة للوهج ومضادة لبصمات الأصابع.

قضايا الطلب

• أجهزة HMI الصناعية وألواح التحكم: حجم 10.1 بوصة مع دقة 1024 × 600 هو الخيار المثالي لمواجهات الإنسان والآلة الصناعية ، لوحات تحكم الآلة CNC ، و HMI أتمتة المصنع.زاوية الرؤية الواسعة تسمح للمشغلين بقراءة الشاشة من مواقع مختلفة حول المعدات، في حين أن واجهة RGB تبسط الاتصال مع لوحات التحكم الصناعية الشائعة.

• كيوسكات الإشارات الرقمية والمعلومات: مساحة العرض الكبيرة تجعل هذه الوحدة مناسبة لتطبيقات الإشارات الرقمية الداخلية وعروض المعلومات العامة وكيوستات التوجيه.توفر ضوء 400 cd / m2 رؤية واضحة في البيئات الداخلية مثل الردهة، أماكن البيع بالتجزئة، ومراكز النقل.

• نموذج النموذج الأول للنظام المدمج: واجهة RGB القياسية تجعل هذا الشاشة خيارًا ممتازًا لمنصات النماذج الأولية. يمكن توصيلها مباشرة إلى مختلف لوحات التطوير التي تدعم مخرجات RGB موازية ،تزويد المهندسين بعرض موثوق لمشاريعهم المدمجة.

الأسئلة الشائعة

س: ما هو التطبيق النموذجي لوحدة العرض CH101WS06A؟الجواب: تم تصميم وحدة TFT LCD من 10.1 بوصة لـ HMI الصناعية والإشارات الرقمية ونماذج النموذجية للأنظمة المدمجة.وضوحه 1024x600 و زاوية مشاهدة واسعة تجعله مناسبة للمعدات المثبتة على لوحة وعروض المعلومات العامة.

س: هل تتضمن هذه الوحدة لوحة لمسة؟ج: لا، إن CH101WS06A هي وحدة عرض فقط. إذا كانت وظيفة اللمس مطلوبة، فإننا نقدم تخصيصًا لإضافة لوحات لمسة سعة أو مقاومة.

س: ما هو عمر الضوء الخلفي؟ج: مصباح الخلفي LED معتاد على عادةً 30،000 إلى 50،000 ساعة من التشغيل المستمر عند التيار الاسمي.

س: ما هو الفرق بين الخطوط العريضة لـ LCM وحجم المنطقة النشطة؟الجواب: الخطوط العريضة لـ LCM هي الأبعاد الخارجية المادية للوحدة بما في ذلك الحاجز. المنطقة النشطة هي المنطقة الفعلية التي يتم فيها عرض البكسلات. عند تصميم الحجرة الخاصة بك،الرجوع إلى الخطوط العريضة لـ LCM للحصول على تناسب مناسب.

س: هل العرض مناسب للاستخدام في الهواء الطلق؟ج: تم تصميم النسخة القياسية ذات الوضوح 400 cd / m2 للاستخدام الداخلي. لبيئات الخارج، نوصي بخيار تخصيص الوضوح العالي.
