وحدة IPS TFT LCD مقاس 5 بوصات مع لمسة سعوية - شاشة SPI عالية السطوع تبلغ 900 شمعة/م²

وصف المنتج

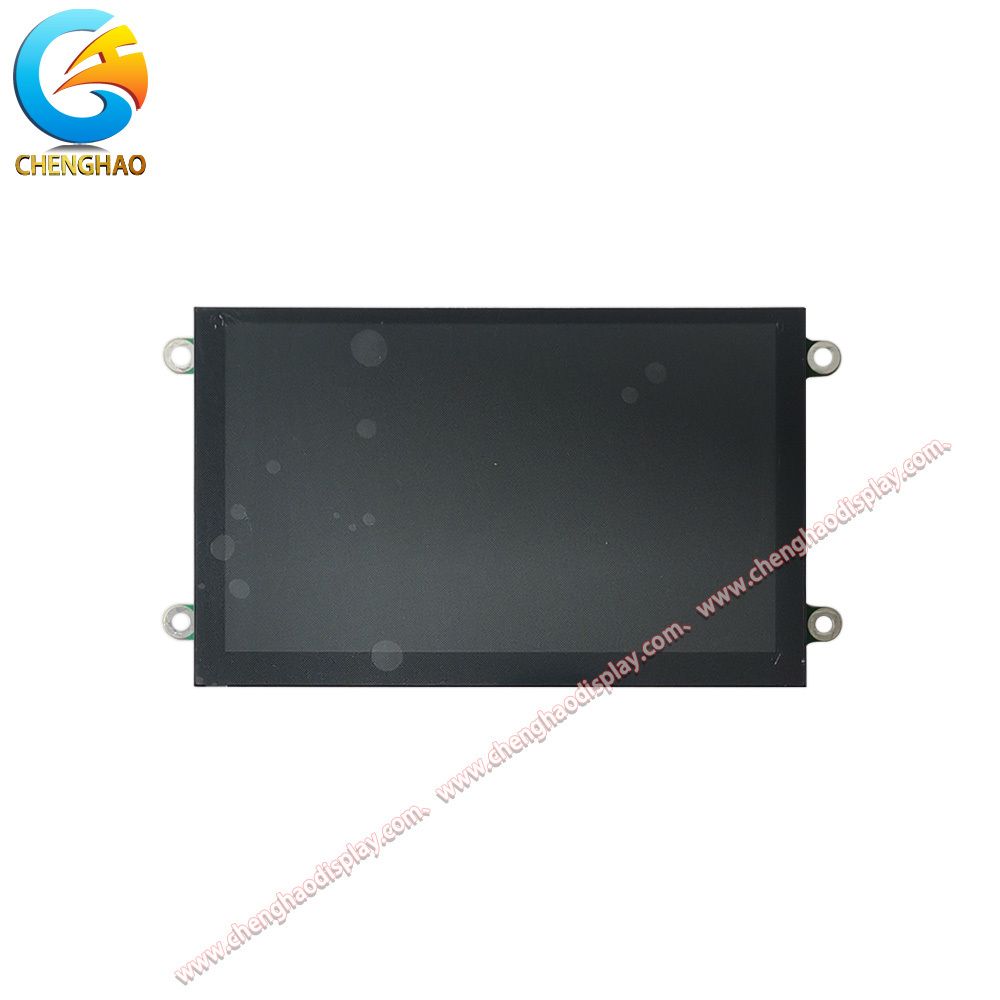

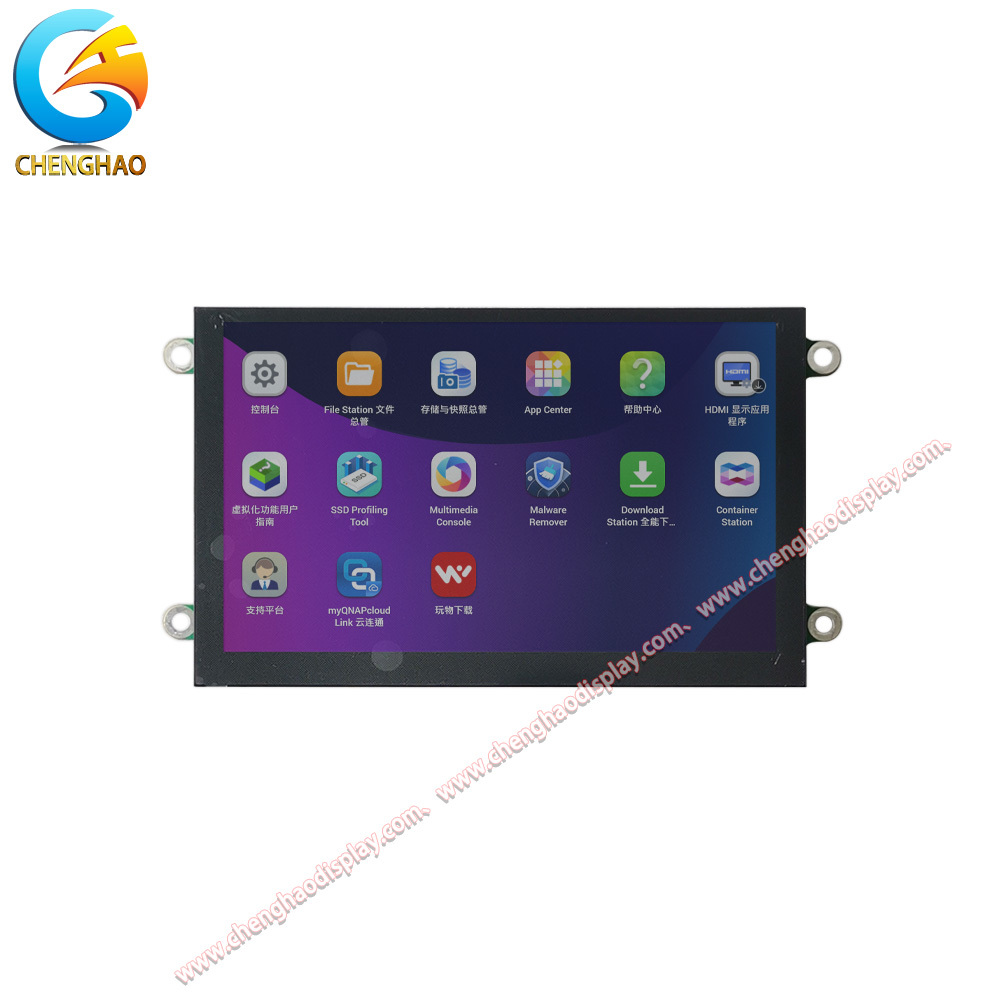

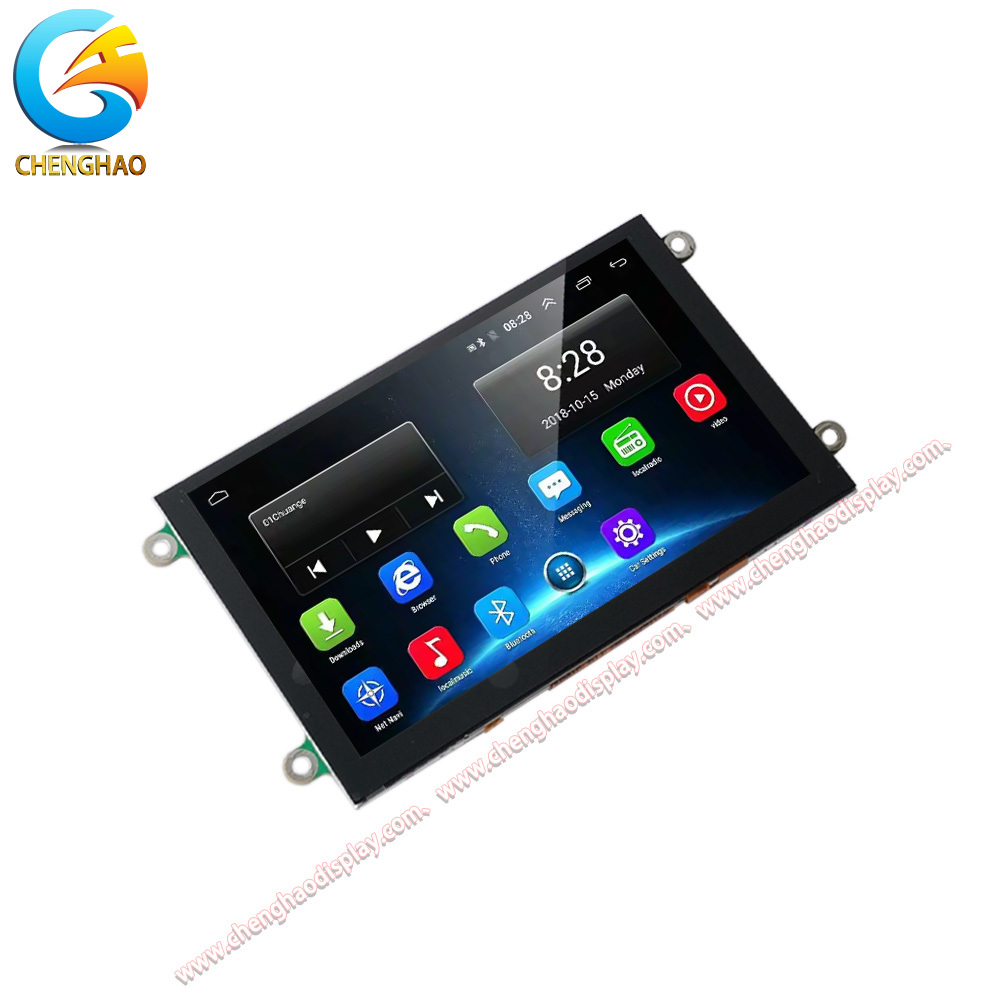

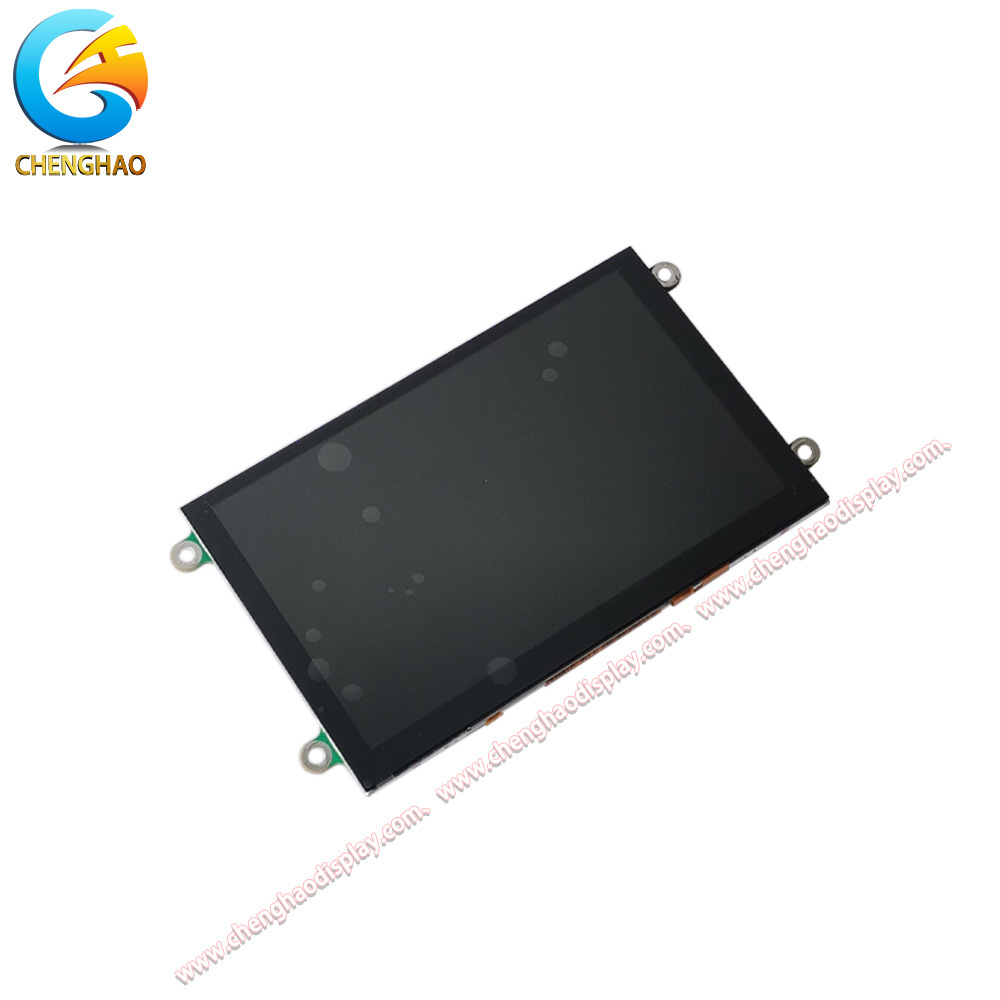

إن CH500WV05B-CT-PA عبارة عن وحدة IPS TFT LCD مقاس 5.0 بوصة تتميز بلوحة لمس سعوية مدمجة ووحدة تحكم رسومات EVE2 مدمجة. بفضل دقة 800 × 480 بكسل WVGA وسطوع فائق يبلغ 900 شمعة/م2، توفر هذه الشاشة وضوحًا استثنائيًا للصورة وإمكانية قراءة ضوء الشمس، مما يجعلها مثالية للأكشاك الخارجية والأجهزة الطبية وتطبيقات HMI الصناعية حيث يوجد ضوء محيط قوي. توفر تقنية IPS المتقدمة زاوية عرض واسعة تبلغ 80/80/80/80 درجة، مما يضمن إعادة إنتاج الألوان المتسقة وجودة الصورة من أي اتجاه تقريبًا دون تغيير اللون أو انعكاسه. مجهزة بواجهة SPI القياسية التي تدعم أيضًا أوضاع D-SPI وQ-SPI، توفر هذه الوحدة اتصالات بيانات مرنة وعالية السرعة مع تقليل عدد دبابيس الإدخال/الإخراج المطلوبة على وحدة التحكم المضيفة. تعمل الشاشة في وضع الإرسال مع تقنية اللون الأسود الطبيعي وتتميز بمعالجة سطحية مضادة للوهج لتقليل الانعكاسات من مصادر الإضاءة المحيطة بشكل فعال. توفر لوحة اللمس السعوية المدمجة المزودة بغطاء عدسة زجاجية متينة إمكانية إدخال سريعة الاستجابة ودقيقة ومتعددة اللمس. يتم توصيل لوحة تشغيل PCB مدمجة بالجزء الخلفي من الوحدة، وتتضمن محرك فيديو مضمن EVE2 الذي يتعامل مع عرض العرض ومعالجة اللمس وإخراج الصوت، مما يقلل بشكل كبير من العبء على وحدة التحكم الدقيقة المضيفة ويبسط تصميم النظام. مع خيارات الاتصال المزدوجة بما في ذلك رأس صندوق IDC ذو 20 سنًا وموصل FFC ذو 20 سنًا، توفر هذه الوحدة إمكانيات تكامل متعددة الاستخدامات لمجموعة واسعة من التطبيقات المدمجة عبر الأسواق الصناعية والطبية والمنزلية الذكية.

ميزات المنتج

• سطوع عالي للغاية لسهولة القراءة في ضوء الشمس: مع سطوع نموذجي يبلغ 900 شمعة/م2، تظل الشاشة مرئية بوضوح حتى تحت ضوء الشمس المباشر. وهذا يجعلها اختيارًا ممتازًا للأكشاك الخارجية، والإلكترونيات البحرية، وواجهات معدات الحدائق، وأي تطبيق حيث يجب أن تتنافس الشاشة مع الإضاءة المحيطة القوية. تضمن دائرة الإضاءة الخلفية LED عالية الإضاءة، والتي يتم تشغيلها بواسطة محرك LED مخصص عالي الكفاءة مع التحكم في PWM، سطوعًا ثابتًا مع الحفاظ على كفاءة الطاقة.

• وحدة تحكم الرسومات EVE2 المدمجة لتصميم النظام المبسط: يدمج محرك الفيديو المدمج (EVE2) المدمج التحكم في العرض وإدارة اللمس وإخراج الصوت في شريحة واحدة. وهذا يلغي الحاجة إلى وحدة تحكم رسومات منفصلة أو مخزن مؤقت للإطارات، مما يقلل بشكل كبير من تكلفة قائمة مكونات الصنف (BOM) ومساحة PCB ووقت تطوير البرامج الثابتة. يدعم EVE2 أساسيات الرسومات المتقدمة، وعرض عناصر واجهة المستخدم، وتشغيل الصوت، مما يتيح واجهات غنية بين الإنسان والآلة باستخدام وحدة تحكم دقيقة منخفضة التكلفة تدعم SPI.

• تقنية العرض IPS بزاوية رؤية كاملة: توفر لوحة IPS (In-Plane Switching) أداءً فائقًا للألوان مع زوايا عرض 80/80/80/80 درجة في جميع الاتجاهات. على عكس لوحات TN القياسية، تظل الألوان ثابتة ودقيقة دون انعكاس أو فقدان كبير للسطوع عند مشاهدتها من زوايا بعيدة. وهذا مهم بشكل خاص للأجهزة ذات أوضاع العرض الواسعة أو القابلة للتعديل، مثل المعدات الطبية، ولوحات التحكم الصناعية، وشاشات العرض داخل السيارة المشتركة بين السائق والراكب.

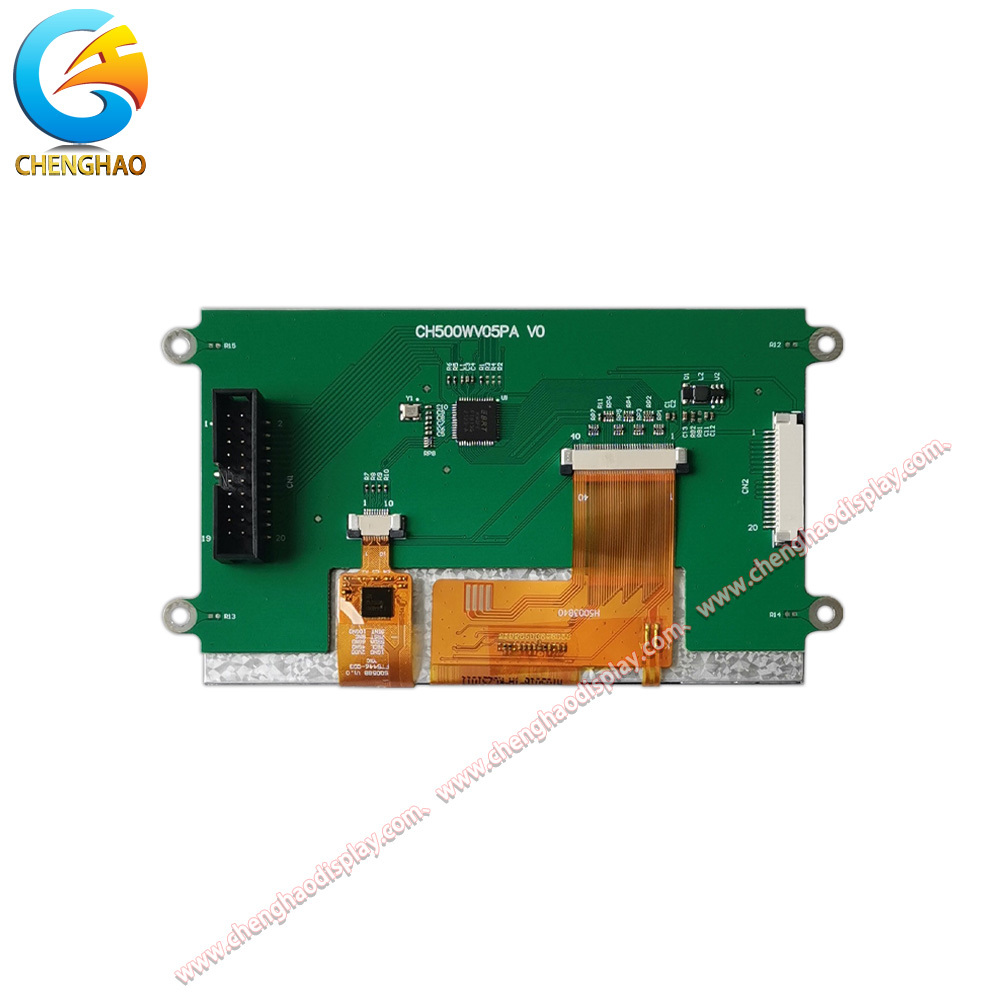

• اتصال واجهة مزدوجة للتكامل المرن: توفر الوحدة خيارين للاتصال المستقلين: رأس صندوق IDC ذو 20 سنًا 2x10 مع خطوة 2.54 مم وموصل FFC ذو درجة اتصال علوية 20 سنًا 1.0 مم. يسمح تصميم الواجهة المزدوجة هذا للمهندسين باختيار طريقة الاتصال الأكثر ملاءمة لتخطيط ثنائي الفينيل متعدد الكلور والقيود الميكانيكية الخاصة بهم. يقلل الاتصال المرن من الحاجة إلى لوحات محولات مخصصة ويبسط عملية إنشاء النماذج الأولية والإنتاج والصيانة الميدانية.

رسم المنتج

المواصفات التفصيلية

مقدمة مخصصة

في شركة Shenzhen ChengHao Optoelectronic Co., Ltd.، نحن متخصصون في تقديم خدمات التخصيص الاحترافية لوحدات TFT LCD، وشاشات LCD أحادية اللون، ووحدات OLED الملونة وأحادية اللون. بالنسبة لـ CH500WV05B-CT-PA ووحدات العرض المشابهة، فإننا نقدم خيارات تخصيص شاملة لتلبية متطلبات التطبيقات المتنوعة. تسمح خدمة تخصيص FPC الخاصة بنا بتعديل بنية عامل الشكل وتكوين الدبوس لمطابقة تخطيطات الموصلات المحددة. نحن ندعم أنواعًا متعددة من الواجهات بما في ذلك SPI، وMCU، وRGB، وMIPI، وLVDS، وHDMI، مما يتيح التكامل السلس مع وحدات التحكم المضيفة المختلفة. يمكن تخصيص مستويات السطوع بدءًا من 200-300 شمعة/م² القياسية إلى تكوينات السطوع العالية التي تتجاوز 500 شمعة/م² وفقًا للبيئة المستهدفة. تتضمن خيارات لوحة اللمس اللمس السعوي، أو اللمس المقاوم، أو عدم تكوين اللمس. نحن نقدم أيضًا تخصيص غطاء العدسة الزجاجية بسمك قابل للتعديل، والشكل، واللون، والطباعة بالشاشة الحريرية، وقطع الفتحات. تتوفر خيارات المعالجة السطحية مثل الطلاء المضاد للوهج (AG) والمضاد للانعكاس (AR) والمضاد لبصمات الأصابع (AF) لتحسين أداء العرض في بيئات التطبيقات الصعبة. سواء كنت بحاجة إلى وحدة قياسية أو حل عرض مخصص بالكامل، فإن فريقنا الهندسي جاهز لدعم مشروعك بدءًا من الفكرة وحتى الإنتاج.

حالات التطبيق

• لوحات التحكم الصناعية وHMI: يعد الحجم 5.0 بوصات بدقة 800 × 480 مثاليًا للواجهات الصناعية بين الإنسان والآلة المستخدمة في محطات برمجة PLC، ووحدات التحكم في ماكينات CNC، ولوحات التشغيل الآلي للمصانع. ويضمن السطوع العالي والسطح المضاد للتوهج سهولة القراءة في بيئات المصنع ذات الإضاءة الساطعة، بينما توفر واجهة اللمس السعوية تفاعلًا بديهيًا للمشغل. تعمل واجهة SPI على تبسيط الاتصال بوحدات التحكم الدقيقة الصناعية الشائعة، وتسمح زاوية العرض الواسعة للمشغلين بقراءة الشاشة من مواقع مختلفة حول الجهاز.

• يعرض الأجهزة الطبية: تقنية IPS مع زوايا عرض 80/80/80/80 تجعل هذه الوحدة مناسبة لمعدات المراقبة الطبية، وأجهزة التشخيص المحمولة، ومحطات معلومات المريض حيث يعد إعادة إنتاج الألوان بدقة وسهولة القراءة من زوايا مختلفة أمرًا بالغ الأهمية. تتيح لوحة اللمس المدمجة واجهات صحية وخالية من الأزرار والتي تكون أسهل في التنظيف والتعقيم. تعمل وحدة التحكم EVE2 على تقليل حمل المعالجة على المعالج الرئيسي للجهاز الطبي، مما يساعد على تلبية متطلبات استهلاك الطاقة وإصدار الشهادات.

• لوحات تحكم المنزل الذكي وإنترنت الأشياء: تعد وحدة العرض هذه خيارًا ممتازًا لمراكز التحكم في المنزل الذكي ولوحات التشغيل الآلي وواجهات بوابة إنترنت الأشياء. يتناسب عامل الشكل المدمج مقاس 5 بوصات بشكل جيد مع اللوحات المثبتة على الحائط وأجهزة سطح المكتب. تعمل قدرة إخراج الصوت المدمجة في وحدة التحكم EVE2 على تمكين المطالبات الصوتية ونغمات التنبيه دون الحاجة إلى أجهزة صوتية إضافية. تدعم واجهة اللمس السعوية التفاعل الحديث القائم على الإيماءات، ويضمن السطوع العالي إمكانية القراءة في كل من الممرات المظلمة وغرف المعيشة المضاءة بنور الشمس.

التعليمات

س: ما هو التطبيق النموذجي لوحدة CH500WV05B-CT-PA؟ج: تم تصميم هذه الوحدة لواجهة HMI الصناعية، والمعدات الطبية، ولوحات التحكم المنزلية الذكية، والأكشاك الخارجية، وأي نظام مضمن يتطلب شاشة ملونة عالية السطوع مع واجهة تعمل باللمس. وحدة التحكم الرسومية EVE2 المدمجة تجعلها مناسبة بشكل خاص للتطبيقات التي يكون فيها تقليل حمل المعالج المضيف وتبسيط تصميم الأجهزة من الأولويات.

س: هل تتضمن الوحدة لوحة اللمس، أم أحتاج إلى شرائها بشكل منفصل؟ج: يأتي جهاز CH500WV05B-CT-PA مزودًا بلوحة لمس سعوية مدمجة وغطاء عدسة زجاجية تم تجميعهما مسبقًا. لا يلزم شراء لوحة لمس إضافية. يتم التعامل مع وحدة التحكم باللمس بواسطة معالج EVE2 الموجود على اللوحة، لذلك لا حاجة إلى وحدة تحكم خارجية تعمل باللمس.

س: ما هي وحدات التحكم الدقيقة أو المعالجات المتوافقة مع واجهة SPI؟ج: يمكن لأي وحدة تحكم دقيقة مزودة بواجهة SPI التواصل مع هذه الوحدة، بما في ذلك STM32 وESP32 وArduino وRaspberry Pi Pico وغيرها الكثير. تتعامل وحدة التحكم الرسومية EVE2 مع جميع عمليات عرض العرض ومعالجة اللمس، لذا يحتاج MCU المضيف فقط إلى إرسال أوامر الرسومات عبر SPI، مما يجعلها متوافقة حتى مع وحدات التحكم الدقيقة ذات عدد الدبوس المنخفض والأداء المنخفض.

س: هل يمكنني استخدام كل من رأس IDC وموصل FFC في وقت واحد؟ج: لا، CN1 (IDC Box Header) وCN2 (FFC Connector) يشتركان في نفس تعيينات الدبوس وقد تم تصميمهما كخيارات اتصال بديلة. يجب عليك استخدام طريقة اتصال واحدة فقط في كل مرة. اختر الخيار الذي يتوافق بشكل أفضل مع تخطيط ثنائي الفينيل متعدد الكلور والتصميم الميكانيكي.

س: ما هي ميزة وحدة التحكم EVE2 المدمجة مقارنة بوحدة TFT القياسية؟ج: تعمل وحدة التحكم EVE2 على إلغاء الحاجة إلى معالج رسومات منفصل وذاكرة الوصول العشوائي المؤقتة للإطار ووحدة التحكم باللمس. فهو يتعامل مع تهيئة العرض وعرض الرسومات واستشعار اللمس وتشغيل الصوت، كل ذلك في شريحة واحدة. وهذا يقلل من تكلفة قائمة مكونات الصنف وتعقيد ثنائي الفينيل متعدد الكلور واستهلاك الطاقة ووقت تطوير البرامج الثابتة. يمكن للتطبيقات التي تتطلب عادةً وحدة تحكم دقيقة متطورة مع وحدة تحكم TFT-LCD أن تستخدم وحدة MCU أبسط وأقل تكلفة تدعم SPI بدلاً من ذلك.

س: هل يؤثر السطح المضاد للوهج على حساسية اللمس؟ج: لا، يتم تطبيق المعالجة السطحية المضادة للوهج (AG) على السطح الخارجي لغطاء العدسة الزجاجية ولا تؤثر على حساسية اللمس السعوية أو دقتها. تعمل معالجة AG على تقليل الانعكاسات من مصادر الإضاءة المحيطة، مما يحسن إمكانية القراءة دون المساس بأداء اللمس.

س: ما هو العمر الافتراضي للإضاءة الخلفية LED عند سطوع 900 شمعة/م2؟ج: يتم تصنيف الإضاءة الخلفية LED عادة من 30.000 إلى 50.000 ساعة من التشغيل عند التيار المقدر. يسمح برنامج تشغيل LED المدمج مع التحكم PWM بتعديل سطوع الإضاءة الخلفية، مما يمكن أن يطيل عمر الإضاءة الخلفية عند التشغيل بمستويات سطوع منخفضة في البيئات الداخلية.
