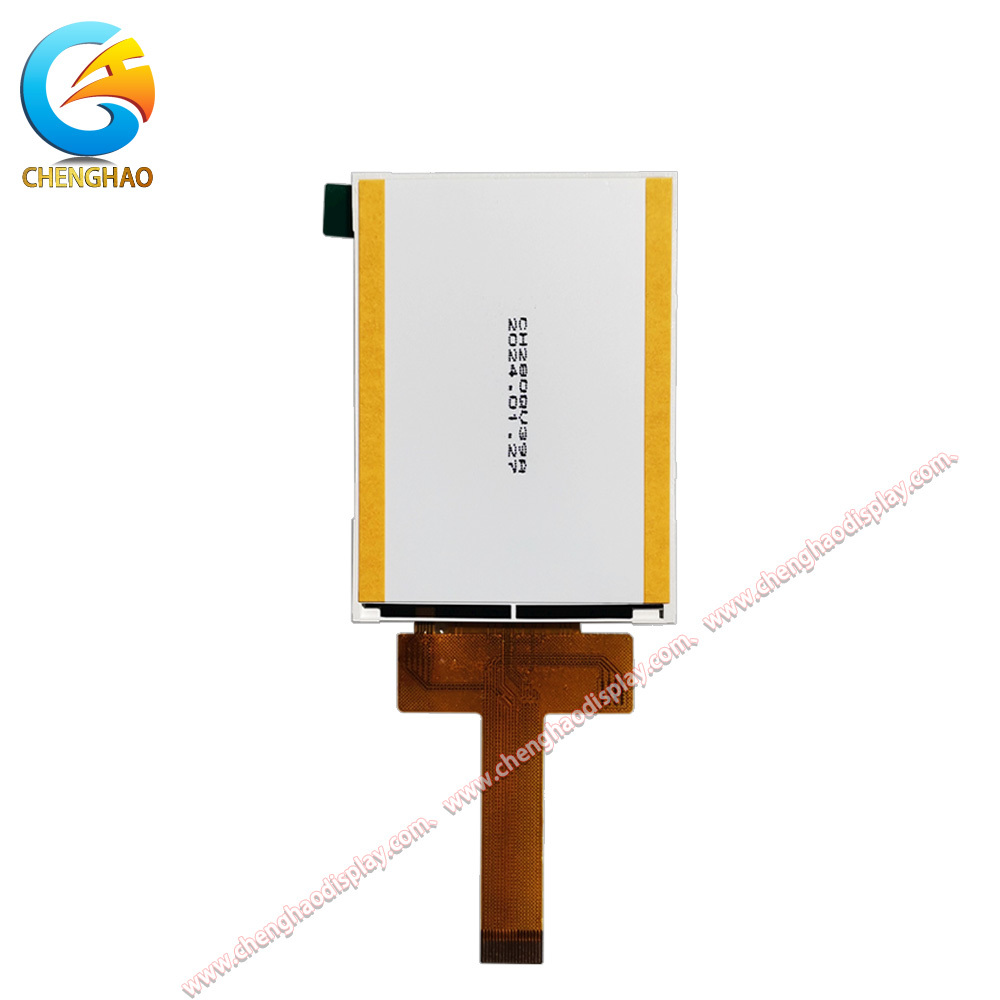

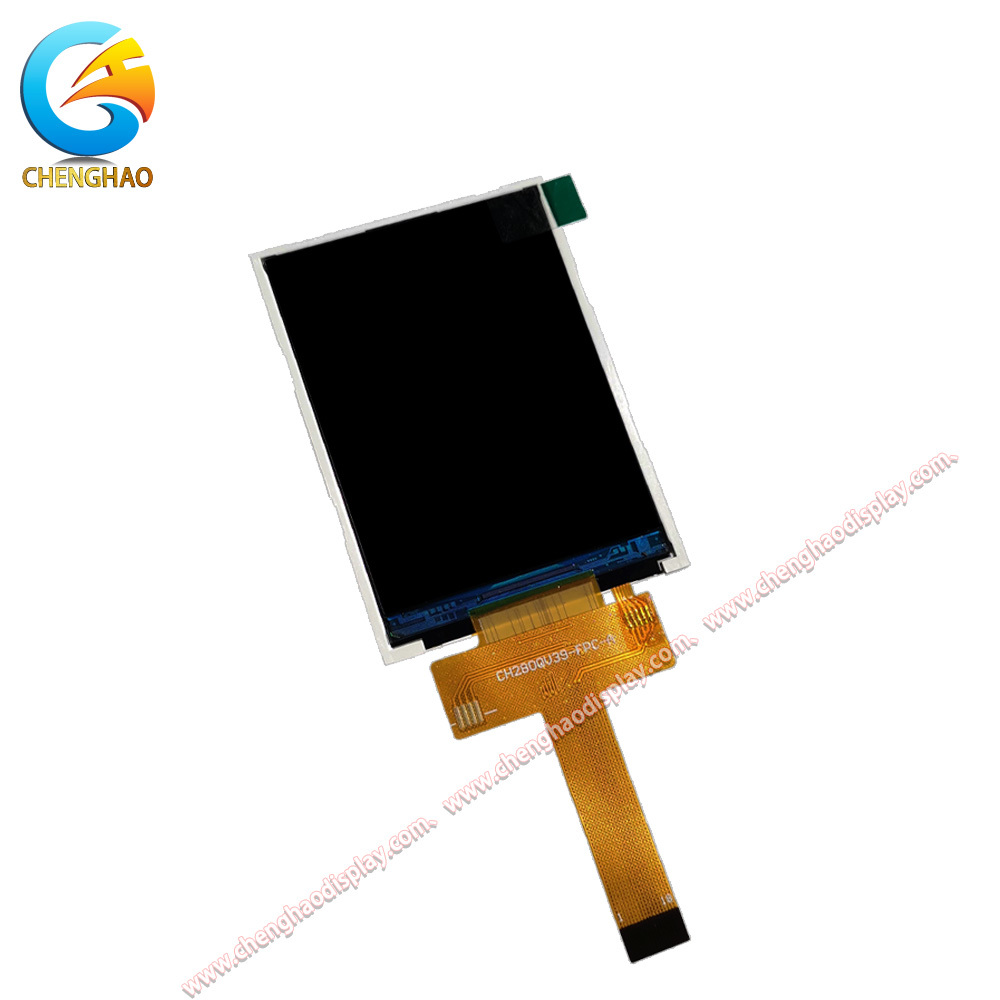

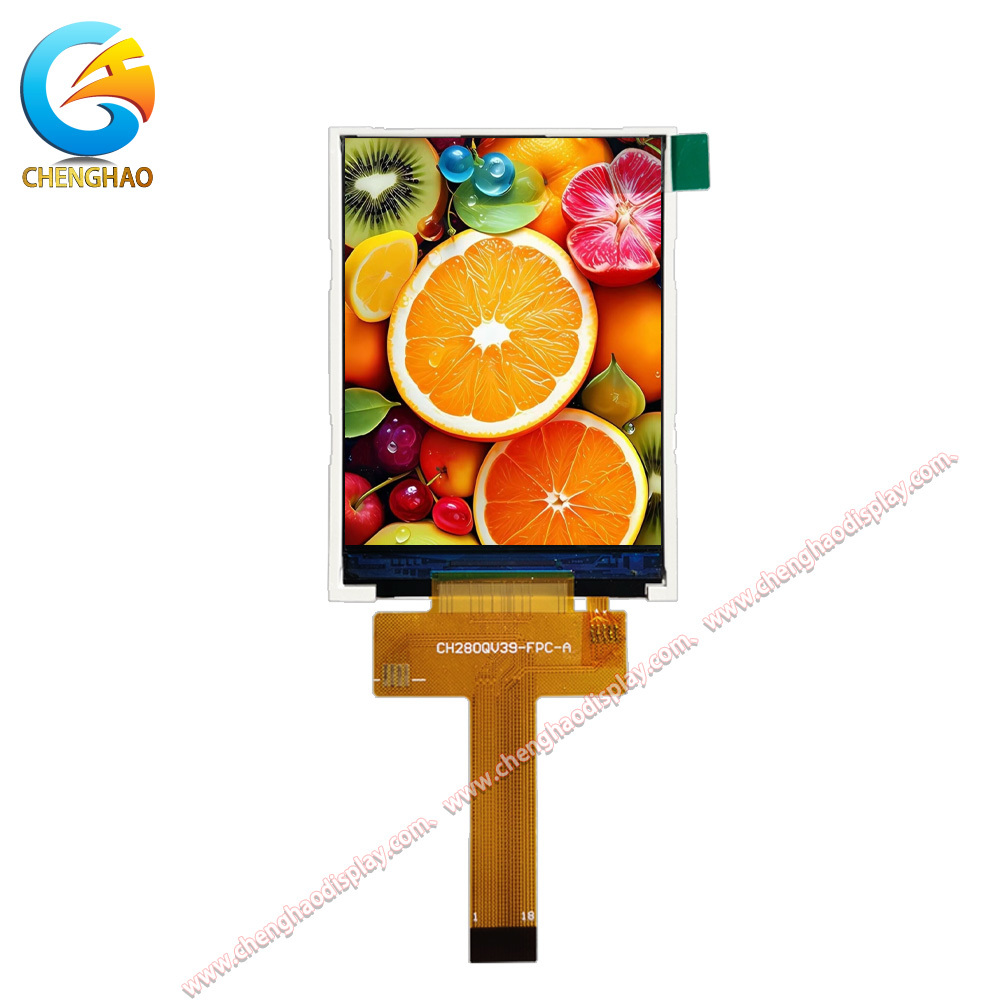

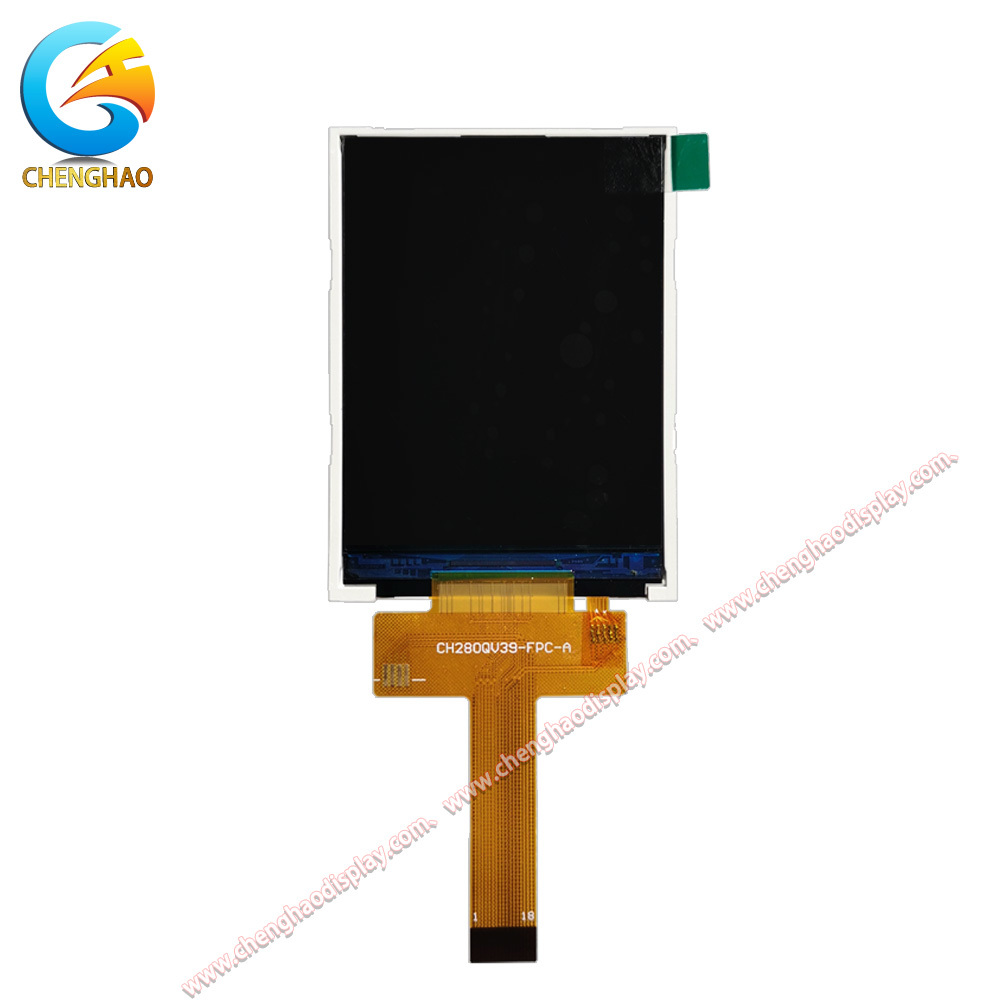

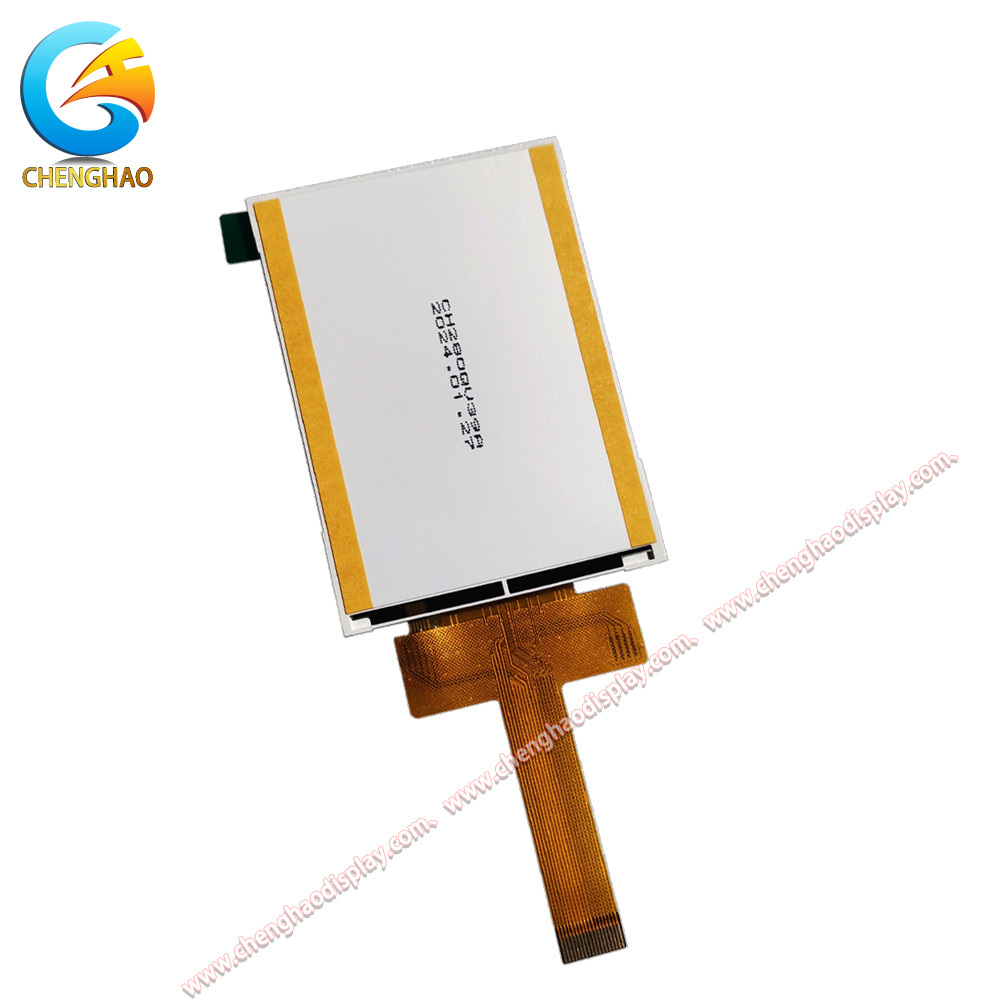

2.83 بوصة SPI TFT LCD Module 240x320 شاشة صغيرة للتطبيقات الصناعية المدمجة CH280QV39A

وصف المنتج

إن CH280QV39A عبارة عن وحدة عرض TFT LCD عالية الأداء مقاس 2.83 بوصة مصممة للتطبيقات الصناعية والمدمجة. يتميز بعامل شكل مدمج بدقة 240 × 320 بكسل (240RGB320 نقطة)، توفر هذه الشاشة الصغيرة الحجم صورًا واضحة ونابضة بالحياة مناسبة لمجموعة واسعة من حلول واجهة الإنسان والآلة (HMI).

تم تصميم CH280QV39A باستخدام واجهة SPI، مما يوفر نقلًا موثوقًا وفعالًا للبيانات، مما يجعل من السهل التكامل مع منصات التحكم الدقيقة المختلفة. تعمل وحدة العرض بسطوع يبلغ 300 شمعة/م² (نموذجي)، مما يضمن رؤية واضحة في ظل ظروف الإضاءة الداخلية النموذجية. يوفر اتجاه العرض 12:00 جودة صورة متسقة من زاوية العرض المثالية.

تدعم وحدة TFT نطاق درجة حرارة التشغيل الواسع من -20 إلى +70 درجة مئوية ونطاق درجة حرارة التخزين من -30 إلى +80 درجة مئوية، مما يجعلها مناسبة للبيئات الصناعية كثيرة المتطلبات. تأتي الوحدة مع موصل FPC ذو 18 سنًا للتثبيت المرن والمدمج. لا يتم تضمين وظيفة اللمس، مما يسمح بتكامل اللمس المخصص إذا لزم الأمر.

تشتمل الميزات الإضافية على تقنية وضع العرض TFT التي تضمن إعادة إنتاج الألوان الزاهية وجودة الصورة الواضحة. تستخدم الوحدة تقنية الإضاءة الخلفية LED مع جهد أمامي نموذجي يبلغ 3.0-3.2 فولت وتيار أمامي يبلغ 80 مللي أمبير، مما يوفر إضاءة متسقة وموفرة للطاقة.

يعد CH280QV39A حلاً مثاليًا للعرض للأدوات المحمولة ولوحات التحكم المدمجة والأجهزة المنزلية الذكية وتطبيقات إنترنت الأشياء المختلفة حيث تكون المساحة مرتفعة ولكن لا يمكن المساس بجودة العرض. يبلغ حجم وحدة TFT LCD المدمجة هذه حوالي 2.83 بوصة قطريًا مع مساحة نشطة تقدر بـ 43.2 × 57.6 ملم، مما يوفر توازنًا ممتازًا بين مساحة الشاشة والمساحة الإجمالية للوحدة. تعمل واجهة SPI على تبسيط تخطيط PCB وتقليل متطلبات عدد الدبوس، مما يسمح بالاتصال المباشر مع وحدات التحكم المضيفة.

تم تصميم CH280QV39A مع وضع الموثوقية في الاعتبار، ويتميز ببنية قوية تلبي متطلبات التشغيل المستمر في البيئات الصناعية. تدعم الشاشة التدرج اللوني الكامل 240 × 320 RGB، مما يوفر محتوى مرئيًا غنيًا ومفصلاً لواجهات المستخدم وعروض البيانات ومؤشرات الحالة.

ميزات المنتج

1. تصميم مدمج مقاس 2.83 بوصة

تتميز الشاشة CH280QV39A بحجم شاشة مدمج يبلغ 2.83 بوصة، مما يجعلها خيارًا ممتازًا للتطبيقات ذات المساحة المحدودة. بفضل الدقة التي تبلغ 240 × 320 في حجم صغير، فإنها توفر مرئيات واضحة ومفصلة دون شغل مساحة كبيرة جدًا. يعد عامل الشكل المدمج هذا مناسبًا بشكل خاص للشاشات الطبية المحمولة والعدادات الصناعية المحمولة ومحطات التحكم القابلة للارتداء.

2. واجهة SPI لسهولة التكامل

مزودة بواجهة SPI قياسية وموصل FPC ذو 18 سنًا، تعمل وحدة العرض هذه على تبسيط تخطيط PCB وتقليل تعقيد الأسلاك. يتطلب بروتوكول اتصال SPI عددًا أقل من دبابيس الإدخال/الإخراج مقارنة بالواجهات المتوازية، مما يسمح بالتكامل السلس مع مجموعة واسعة من وحدات التحكم الدقيقة والمعالجات المدمجة. تعمل هذه الميزة على تقليل وقت التطوير بشكل كبير للمهندسين الذين يقومون بدمج شاشات العرض في تصميمات المنتجات الجديدة.

3. نطاق درجة حرارة التشغيل واسعة

مع نطاق درجة حرارة التشغيل من -20 إلى +70 درجة مئوية ونطاق التخزين من -30 إلى +80 درجة مئوية، تم تصميم CH280QV39A لتحقيق الموثوقية في البيئات الصعبة. سواء تم نشرها في المعدات الصناعية الخارجية، أو لوحات التشغيل الآلي للمصانع، أو شاشات العرض المساعدة للسيارات، فإن هذه الوحدة تحافظ على أداء ثابت عبر ظروف درجات الحرارة القصوى.

4. سطوع عالي للوضوح الداخلي

يضمن السطوع النموذجي الذي يبلغ 300 شمعة/م² إمكانية قراءة ممتازة للتطبيقات الداخلية مثل معدات التشخيص الطبي ولوحات التحكم المنزلية الذكية وأدوات المختبرات. يوفر نظام الإضاءة الخلفية LED إضاءة فعالة بجهد أمامي نموذجي يبلغ 3.0-3.2 فولت، مما يعمل على تحسين استهلاك الطاقة مع الحفاظ على إخراج شاشة واضح ونابض بالحياة.

5. قابلة للتخصيص لمتطلبات محددة

كما هو الحال مع جميع وحدات عرض Chenghao، تدعم شاشة CH280QV39A خيارات التخصيص بما في ذلك تصميم موصل FPC، وطول الكابل، وضبط سطوع الإضاءة الخلفية لتلبية متطلبات التطبيقات المحددة. تسمح هذه المرونة لمصنعي المعدات الأصلية بتحسين العرض لتصميمات منتجاتهم الفريدة دون المساس بالجودة أو الأداء.

رسم المنتج

المواصفات التفصيلية

مقدمة مخصصة

تقدم شركة Chenghao Optoelectronic Co., Ltd. خدمات تخصيص شاملة لـ CH280QV39A وجميع وحدات شاشة TFT LCD الخاصة بنا، مما يضمن الملاءمة المثالية لمتطلبات التطبيقات المحددة الخاصة بك. تشمل قدرات التخصيص لدينا أربع فئات رئيسية من المنتجات: وحدة TFT LCD، وشاشة LCD أحادية، ووحدة OLED ملونة، ووحدة OLED أحادية.

تخصيص موصل FPC

يمكن تصميم موصل FPC (الدائرة المطبوعة المرنة) ليتوافق مع تخطيط PCB الخاص بك، بما في ذلك تعديلات الشكل المادي وعدد الدبوس. يمكن تعديل التكوين القياسي المكون من 18 سنًا لـ CH280QV39A لاستيعاب مواضع الموصل المختلفة وأطوال الكابلات ومتطلبات التوجيه لتبسيط تجميع المنتج الإجمالي.

تخصيص الواجهة

بالإضافة إلى واجهة SPI القياسية، فإننا ندعم مجموعة واسعة من خيارات واجهة العرض بما في ذلك واجهات MCU (متوازي 8 بت/16 بت)، وRGB، وMIPI، وLVDS، وHDMI. تسمح هذه المرونة بتكييف مساحة CH280QV39A مع منصات التحكم المختلفة وبنيات النظام.

تخصيص السطوع

في حين أن السطوع القياسي هو 300 شمعة/م2، فإننا نقدم ضبط السطوع عبر ثلاثة مستويات: قياسي (200-300 شمعة/م2)، وسطوع عالي (500+ شمعة/م2)، وخيارات سطوع عالية جدًا للتطبيقات الخارجية أو التي يمكن قراءتها في ضوء الشمس. يمكن تحسين تكوين الإضاءة الخلفية LED لاستهلاك الطاقة أو أقصى قدر من الإنارة.

تكامل لوحة اللمس

بالنسبة للتطبيقات التي تتطلب تفاعل المستخدم، يمكن إقران CH280QV39A بلوحات تعمل باللمس سعوية أو مقاومة. توفر تقنية اللمس السعوي دعمًا متعدد اللمس ووضوحًا بصريًا فائقًا، بينما توفر ميزة اللمس المقاوم وظيفة لمسة واحدة فعالة من حيث التكلفة ومناسبة للبيئات الصناعية.

خيارات التخصيص الإضافية

كما نقدم أيضًا معالجة سطحية مضادة للتوهج (AG) لتقليل الانعكاسات في البيئات الساطعة، وغطاء زجاجي مخصص بمتطلبات محددة للسمك والشكل، وربط بصري متخصص لتحسين المتانة ووضوح العرض.

يتم دعم جميع خدمات التخصيص من قبل فريقنا الهندسي ذو الخبرة، مع فترات زمنية قصيرة وأسعار تنافسية للوفاء بالمواعيد النهائية لمشروعك ومتطلبات الميزانية.

حالات التطبيق

1. عرض العدادات الصناعية المحمولة

الحجم الصغير 2.83 بوصة وواجهة SPI تجعل من CH280QV39A شاشة عرض مثالية لأدوات القياس الصناعية المحمولة مثل أجهزة القياس الرقمية المتعددة، وأجهزة رسم الذبذبات، ومحللات الإشارات. يضمن نطاق درجة حرارة التشغيل الواسع أداءً موثوقًا في بيئات أرضية المصنع، بينما توفر الدقة 240 × 320 قراءات واضحة لبيانات القياس والأشكال الموجية ومؤشرات الحالة.

2. لوحة تحكم المنزل الذكي

في تطبيقات المنزل الذكي، تعمل شاشة CH280QV39A كشاشة عرض ممتازة للوحات التحكم المثبتة على الحائط، وواجهات منظم الحرارة، ومحاور التشغيل الآلي للمنزل. يتناسب حجمه الصغير بسلاسة مع التصميمات الحديثة البسيطة، بينما يضمن السطوع الذي يبلغ 300 شمعة/م2 مشاهدة مريحة في الإعدادات الداخلية. تعمل واجهة SPI على تبسيط التكامل مع وحدات التحكم الدقيقة الشائعة لإنترنت الأشياء، مما يقلل من وقت التطوير وتكلفة قائمة مكونات الصنف (BOM).

3. عرض جهاز المراقبة الطبية

بالنسبة للمعدات الطبية المحمولة التي تكون المساحة فيها مرتفعة، توفر CH280QV39A الوضوح البصري اللازم لمراقبة العلامات الحيوية للمريض، وواجهات مضخة التسريب، وشاشات أجهزة التشخيص. يوفر نظام الإضاءة الخلفية LED الموثوق به إضاءة متسقة طوال عمر الجهاز، ويضمن الأداء المستقر للشاشة عبر اختلافات درجات الحرارة التشغيل الموثوق به في البيئات السريرية.

التعليمات

س1: ما هو نوع واجهة CH280QV39A؟

ج: يستخدم CH280QV39A واجهة SPI (الواجهة الطرفية التسلسلية) للاتصال، الأمر الذي يتطلب الحد الأدنى من دبابيس الإدخال/الإخراج ويتوافق مع معظم وحدات التحكم الدقيقة والمعالجات المدمجة.

س2: ما هو نطاق درجة حرارة التشغيل لوحدة العرض هذه؟

ج: تعمل CH280QV39A بشكل موثوق من -20 إلى +70 درجة مئوية ويمكن تخزينها من -30 إلى +80 درجة مئوية، مما يجعلها مناسبة للتطبيقات الصناعية والخارجية.

س3: هل CH280QV39A متوفر بوظيفة اللمس؟

ج: لا تتضمن وحدة CH280QV39A القياسية وظيفة اللمس. ومع ذلك، تقدم شركة Chenghao تكاملًا مخصصًا لكل من لوحات اللمس السعوية والمقاومة بناءً على متطلبات التطبيق الخاص بك.

س 4: ما هو مصدر الطاقة الذي تتطلبه وحدة العرض؟

ج: تعمل الإضاءة الخلفية LED بجهد أمامي نموذجي يبلغ 3.0-3.2 فولت عند 80 مللي أمبير. يمكن العثور على متطلبات الطاقة المحددة لوحدة التحكم في العرض في ورقة البيانات التفصيلية.

س 5: هل يمكن تخصيص موصل FPC لمشروعي؟

ج: نعم، تقدم شركة Chenghao تخصيصًا كاملاً لـ FPC بما في ذلك عدد الدبوس وطول الكابل وموضع الموصل وتكوين التوجيه لاستيعاب متطلبات تخطيط PCB المحددة الخاصة بك.

س6: ما هو مستوى الدقة ووضع العرض لهذه الوحدة؟

ج: تتميز شاشة CH280QV39A بدقة تبلغ 240 × 320 (240RGB320) نقطة في وضع العرض TFT، مما يوفر إعادة إنتاج ألوان غنية وجودة صورة واضحة مناسبة لواجهات المستخدم الرسومية.

س7: ما هي خيارات التخصيص المتاحة بخلاف المواصفات القياسية؟

ج: توفر شركة Chenghao تخصيصًا واسع النطاق بما في ذلك واجهات العرض البديلة (MCU، وRGB، وMIPI، وLVDS)، وضبط السطوع (من القياسي إلى السطوع العالي)، وتكامل لوحة اللمس، ومعالجة سطح AG، وزجاج الغطاء المخصص. اتصل بفريقنا الهندسي لمعرفة متطلباتك المحددة.
