1.9 بوصة 170x320 IPS TFT LCD وحدة عرض لمسة سعة 8-بيت SPI 400 cd/m2 مقاوم للماء

وصف المنتج

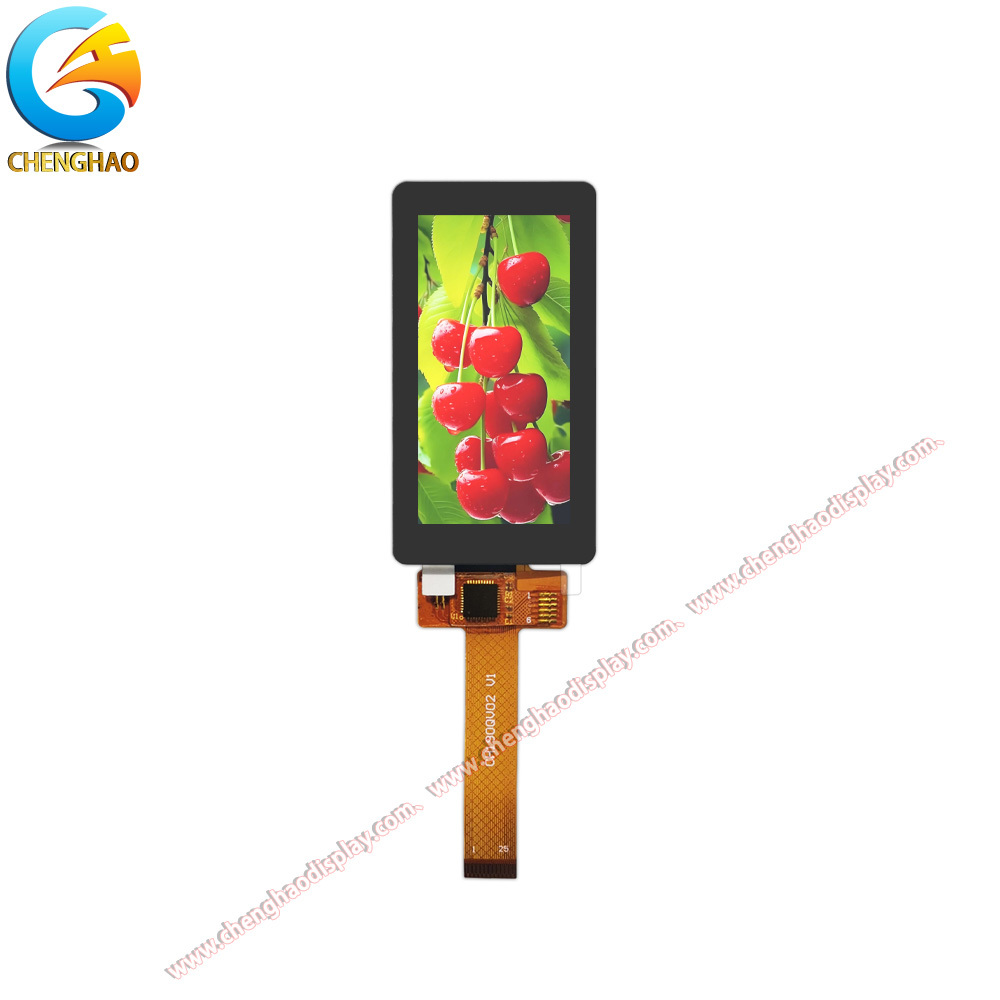

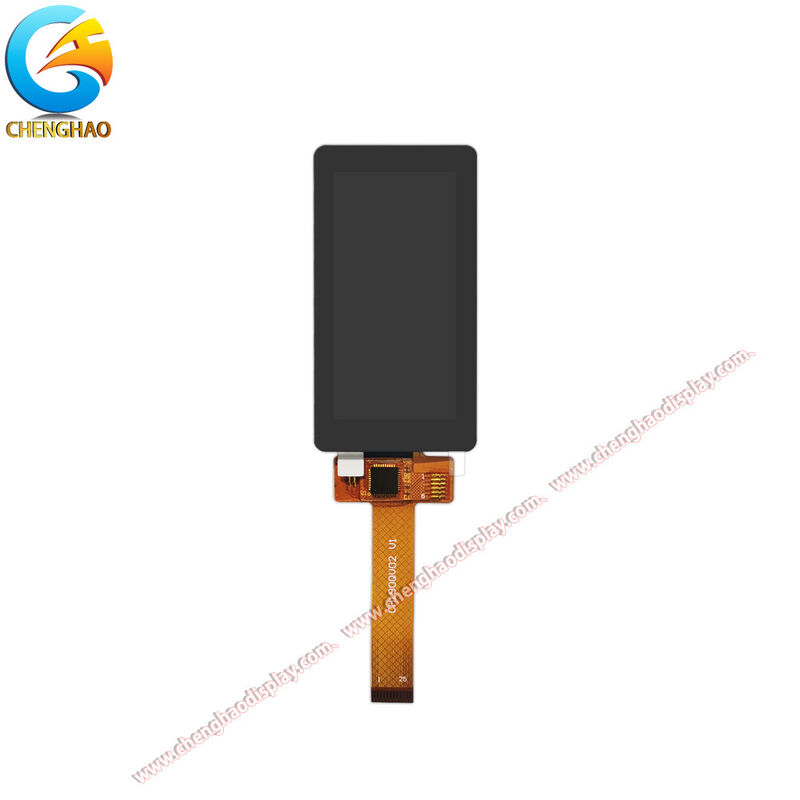

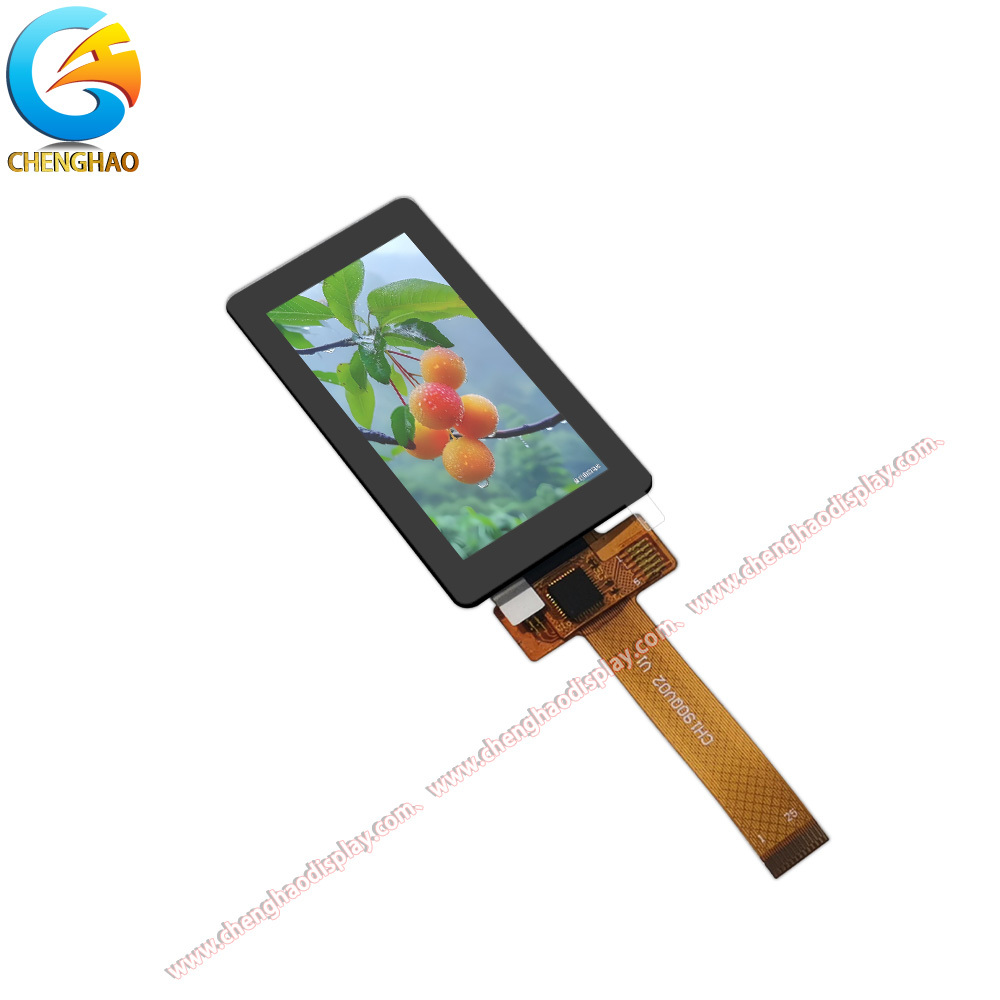

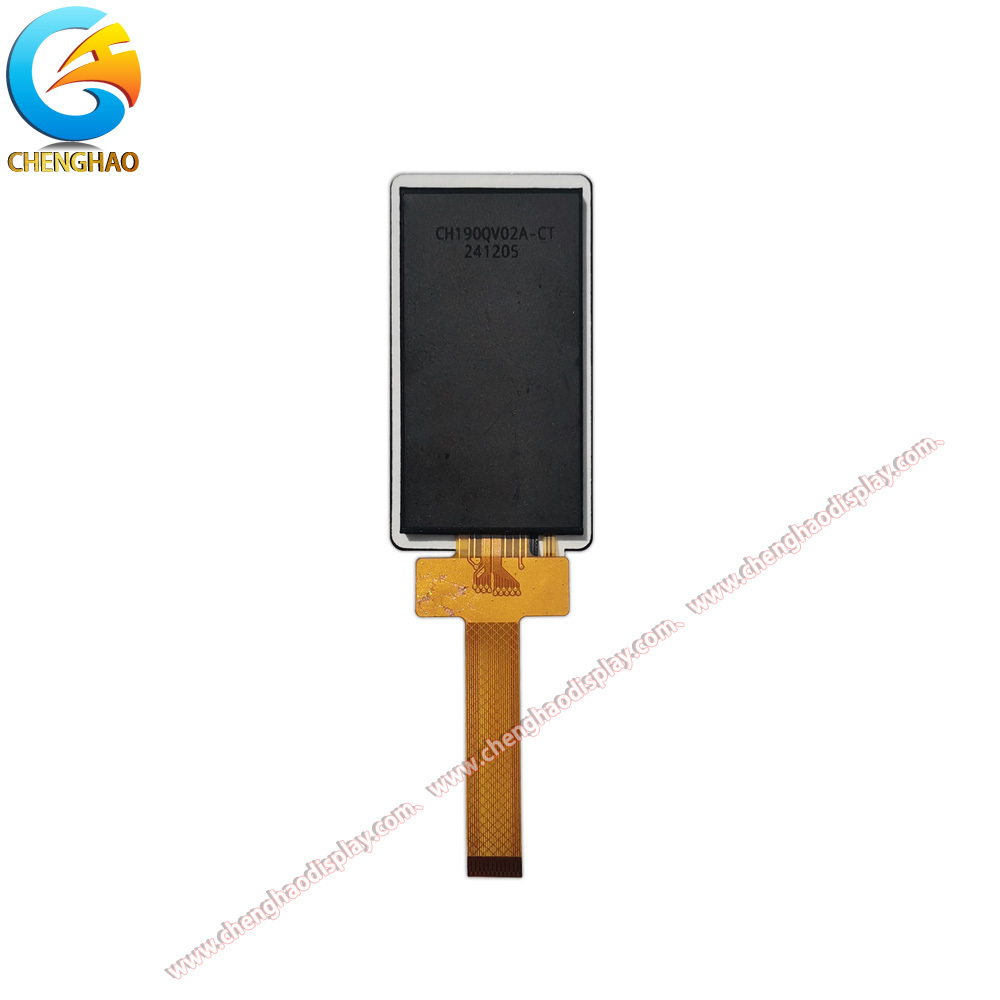

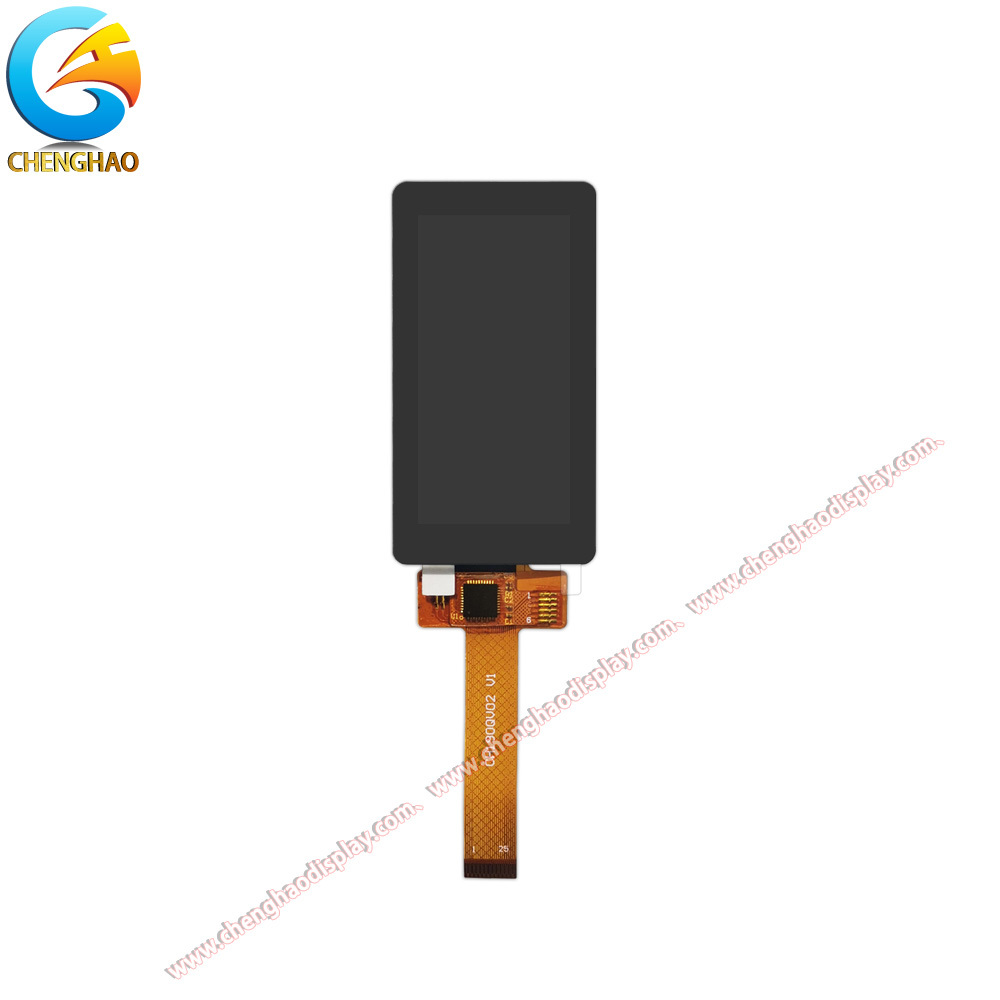

CH190QV02A-CT عبارة عن وحدة عرض TFT LCD مدمجة مقاس 1.9 بوصة مصممة للتطبيقات التي تتطلب شاشة صغيرة الحجم عالية الأداء مع وظيفة اللمس السعوية المدمجة. تتميز هذه الوحدة بدقة تبلغ 170 × 320 (RGB) بكسل في تكوين لوحة IPS (التبديل داخل الطائرة) مع وضع عرض أسود عادي، مما يوفر جودة صورة استثنائية مع زوايا مشاهدة واسعة واستنساخ ألوان متسق من أي اتجاه تقريبًا.

مع معدل سطوع يبلغ 400 شمعة/م2، تعد وحدة العرض هذه مناسبة تمامًا لكل من البيئات الداخلية والخارجية حيث تعد سهولة القراءة في ظروف الإضاءة المحيطة أمرًا مهمًا. تدعم الوحدة خيارات الواجهة المزدوجة بما في ذلك واجهة SPI ذات 4 أسطر 8 بت وواجهة متوازية لنظام i80 8 بت، مما يوفر تكاملًا مرنًا مع مجموعة واسعة من وحدات التحكم الدقيقة والأنظمة المدمجة.

تستخدم لوحة اللمس السعوية المدمجة (CTP) بروتوكول اتصال I2C لإدخال لمس موثوق وسريع الاستجابة، مما يلغي الحاجة إلى تكامل منفصل لوحدة التحكم باللمس. تبلغ أبعاد الوحدة الإجمالية 49.72 مم × 25.80 مم (TFT OD) مع مساحة نشطة تبلغ 42.72 مم × 22.70 مم، وتقع داخل بُعد خارجي للعدسة يبلغ 55.83 مم × 29.50 مم. تستخدم الشاشة عدسة غطاء زجاجية بسمك 0.7 ملم لحماية السطح.

تم تصميم هذه الوحدة بهيكل مقاوم للماء وموصل FPC ذو 25 سنًا (FH35C-25S-0.3SHW(50))، ويمكنها تحمل بيئات التشغيل الصعبة مع الحفاظ على اتصال موثوق للإشارة. تعمل الوحدة ضمن نطاق جهد يتراوح من 2.8 فولت إلى 3.3 فولت وهي مناسبة للتطبيقات في مجال التحكم الصناعي والمعدات الطبية والأجهزة المنزلية الذكية والأدوات المحمولة ومحطات إنترنت الأشياء حيث تعد كفاءة المساحة وجودة العرض من المتطلبات الحاسمة.

تدعم واجهة اللمس السعوية إيماءات اللمس المتعدد، مما يعزز تفاعل المستخدم في الواجهات القائمة على القائمة وتطبيقات لوحة التحكم. تضمن تقنية IPS أن تحافظ الشاشة على تباين ممتاز ودقة ألوان عند زوايا عرض تصل إلى 80 درجة في جميع الاتجاهات، مما يجعلها مثالية للأجهزة التي قد يحتاج فيها العديد من المستخدمين إلى مشاهدة الشاشة في وقت واحد أو حيث يمكن وضع الشاشة بزوايا مختلفة داخل حاوية المنتج النهائي.

ميزات المنتج

1. شاشة IPS مدمجة مقاس 1.9 بوصة بدقة 170 × 320

يستخدم جهاز CH190QV02A-CT تقنية IPS (التبديل داخل الطائرة) المتقدمة لتقديم أداء عرض استثنائي في عامل شكل مدمج مقاس 1.9 بوصة. على عكس لوحات TN القياسية التي تعاني من تغير اللون وتدهور التباين عند الزوايا البعيدة عن المركز، تحافظ وحدة IPS هذه على دقة ألوان ثابتة وجودة صورة عبر مخروط عرض كامل بزاوية 80 درجة في جميع الاتجاهات. توفر الدقة التي تبلغ 170 × 320 بكسل نصًا واضحًا وقابلاً للقراءة ورسومات تفصيلية داخل منطقة نشطة صغيرة تبلغ 42.72 مم × 22.70 مم فقط، مما يجعلها مثالية للتطبيقات ذات المساحة المحدودة مثل الأدوات المحمولة والمسبارات الطبية ولوحات HMI المدمجة حيث يكون لكل ملليمتر أهمية.

2. ضوء الشمس قابل للقراءة بسطوع 400 شمعة/م2

مع معدل سطوع يبلغ 400 شمعة/م2، توفر وحدة العرض هذه إمكانية قراءة ممتازة في البيئات الداخلية وشبه الخارجية. تضمن الإضاءة الخلفية عالية الإضاءة بقاء المحتوى المعروض على الشاشة مرئيًا في ظل ظروف الإضاءة المحيطة الساطعة، مثل محطات أرضية المستودعات، أو معدات المراقبة الخارجية، أو شاشات لوحة أجهزة القياس الخاصة بالسيارات. عند دمجها مع نسبة التباين العالية الطبيعية للوحة IPS، توفر الإضاءة الخلفية البالغة 400 شمعة/م2 ألوانًا نابضة بالحياة وألوانًا سوداء عميقة تعزز تجربة المستخدم عبر سيناريوهات التطبيقات المتنوعة.

3. لمسة سعوية متكاملة مع واجهة I2C

تأتي الوحدة مزودة بلوحة لمس سعوية مرتبطة بالمصنع (CTP) تعمل على التخلص من تعقيد مصادر وتجميع مكون لمس منفصل. تتصل وحدة التحكم باللمس عبر بروتوكول I2C المتوافق مع معايير الصناعة، مما يسمح بالتكامل السلس مع معظم وحدات التحكم الدقيقة السائدة دون الحاجة إلى تطوير برنامج تشغيل إضافي. توفر عدسة الغطاء الزجاجي بسمك 0.7 ملم حماية قوية للسطح مع الحفاظ على حساسية اللمس الممتازة والوضوح البصري. يعمل هذا الحل المتكامل على تقليل تكاليف قائمة مكونات الصنف (BOM)، وتوفير مساحة PCB، وتسريع وقت الوصول إلى السوق لمطوري المنتجات.

4. مرونة الواجهة المزدوجة: SPI وi80 بالتوازي

يدعم CH190QV02A-CT كلاً من أوضاع الواجهة المتوازية 4-line 8-bit SPI ونظام i80-system 8-bit، مما يمنح المصممين حرية اختيار الواجهة الأكثر ملاءمة لتطبيقاتهم. يعد وضع SPI مثاليًا للأنظمة ذات توفر GPIO المحدود، والذي يتطلب فقط الحد الأدنى من اتصالات الدبوس للتحكم في العرض. توفر الواجهة المتوازية i80 إنتاجية أعلى للبيانات، مما يجعلها مناسبة للتطبيقات التي تتطلب تحديثات متكررة للشاشة أو محتوى متحرك. يضمن تصميم الواجهة المزدوجة هذا التوافق مع مجموعة واسعة من منصات MCU بما في ذلك STM32 وESP32 وRenesas.

5. هيكل مقاوم للماء للبيئات القاسية

تم تصميم وحدة LCD هذه بهيكل مخصص مقاوم للماء، لتعمل بشكل موثوق في البيئات التي قد توجد فيها الرطوبة أو الغبار أو التكثيف. إن الختم الواقي حول مجموعة LENS وFPC، جنبًا إلى جنب مع غطاء زجاجي مقاس 0.7 مم وهيكل DST (الشريط مزدوج الجوانب)، يخلق حاجزًا ضد دخول السوائل والجسيمات. وهذا يجعل الوحدة خيارًا ممتازًا للمعدات الخارجية، وآلات تجهيز الأغذية، ومناطق التعقيم الطبي، وأنظمة الأتمتة الصناعية حيث تعد المرونة البيئية مطلبًا بالغ الأهمية.

رسم المنتج

المواصفات التفصيلية

مقدمة مخصصة

تقدم شركة Shenzhen Chenghao Optoelectronic Co., Ltd. خدمات تخصيص شاملة لوحدات TFT LCD، وشاشات LCD الأحادية، ووحدات OLED الملونة، ووحدات OLED الأحادية. بفضل سنوات من الخبرة في تصنيع وحدات العرض، فإننا ندرك أن حلول العرض الجاهزة لا تلبي دائمًا المتطلبات المحددة لكل تطبيق. يعمل فريقنا الهندسي بشكل وثيق مع العملاء لتطوير حلول عرض مخصصة تعالج قيود التصميم الفريدة والظروف البيئية وأهداف الأداء.

تخصيص الشركة العامة للفوسفات:نحن نقدم خدمات تصميم وتصنيع FPC (دوائر مطبوعة مرنة)، بما في ذلك هيكل الشكل المخصص، وشكل الإصبع الذهبي، وتعديلات عدد الدبوس. سواء كنت بحاجة إلى اتجاه محدد للموصل، أو طول كابل ممتد، أو حماية EMI إضافية، فإن إمكانيات تخصيص FPC لدينا تضمن التكامل السلس مع تصميم PCB الرئيسي لديك.

تخصيص الواجهة:تدعم وحداتنا مجموعة واسعة من خيارات الواجهة بما في ذلك SPI وMCU وRGB وMIPI وLVDS وeDP وHDMI. يمكننا تكييف نظام القيادة ليتوافق مع MCU أو معالج التطبيقات المفضل لديك، مما يقلل الحاجة إلى محولات المستوى أو محولات البروتوكول في بنية النظام الخاص بك.

تخصيص السطوع:اعتمادًا على بيئة التطبيق لديك، نقدم مستويات سطوع قياسية (200-300 شمعة/م2)، وخيارات سطوع عالية (500 شمعة/م2 وما فوق)، وتكوينات إضاءة خلفية قابلة للتعديل. بالنسبة لشاشة CH190QV02A-CT، يمكن تخصيص السطوع القياسي البالغ 400 شمعة/م2 ليناسب متطلبات الرؤية الداخلية والخارجية المحددة.

خيارات لوحة اللمس:نحن نقدم تكوينات اللمس السعوي (CTP) واللمس المقاوم وعدم اللمس بناءً على احتياجات التطبيق الخاص بك. بالنسبة للأجهزة التي تتطلب تشغيل القفازات أو إدخال القلم، تتوفر ميزة اللمس المقاوم. بالنسبة للواجهات الحديثة التي تتطلب إيماءات اللمس المتعدد والتفاعل السلس للمستخدم، توفر حلول اللمس السعوية لدينا استجابة ممتازة.

معالجة مضادة للوهج (AG):لتحسين إمكانية القراءة في البيئات الساطعة، نقدم معالجة سطحية مضادة للتوهج تقلل من انعكاس الضوء المحيط. وهذا مفيد بشكل خاص للأجهزة الخارجية، وشاشات السيارات، والمعدات الطبية حيث يمكن أن يؤثر وهج الشاشة على قابلية الاستخدام.

تخصيص عدسة الغطاء الزجاجي:تسمح خدمة تخصيص عدسة الغطاء الزجاجي لدينا بإجراء تعديلات على السُمك (من 0.5 مم إلى 2.0 مم)، والشكل (الزوايا الدائرية، أو الشقوق، أو القواطع الخاصة)، واللون (أبيض، أو أسود، أو مخصص)، وطباعة الشاشة الحريرية (الشعارات، أو الأيقونات، أو الحدود الزخرفية). تتميز CH190QV02A-CT بعدسة غطاء مقاس 0.7 مم مع حدود شاشة حريرية سوداء، ويمكننا تعديل هذه المعلمات لتتناسب مع جمالية تصميم المنتج الخاص بك.

بفضل موكنا المرن وقدراتنا على النماذج الأولية السريعة، تعد شركة Chenghao شريكك المثالي لحلول العرض المخصصة التي تعمل على تسريع دورة تطوير منتجك وتقليل وقت طرحه في السوق.

حالات التطبيق

1. المحطة الصناعية المحمولة

إن عامل الشكل المدمج مقاس 1.9 بوصة والبنية المقاومة للماء تجعل من CH190QV02A-CT خيارًا ممتازًا للمحطات الصناعية المحمولة المستخدمة في إدارة المستودعات وتتبع الخدمات اللوجستية وتطبيقات الخدمة الميدانية. توفر الدقة البالغة 170 × 320 بكسل مساحة شاشة كافية لعرض قوائم المخزون ونتائج مسح الرمز الشريطي ومطالبات التنقل مع الحفاظ على بصمة جهاز صغيرة بما يكفي للتشغيل بيد واحدة. ويضمن السطوع الذي يبلغ 400 شمعة/م2 إمكانية القراءة في كل من المستودعات الداخلية ومناطق التحميل الخارجية، بينما تتيح واجهة اللمس السعوية إمكانية التنقل البديهي في القائمة وإدخال البيانات دون الحاجة إلى لوحات مفاتيح فعلية. يحمي الهيكل المقاوم للماء الشاشة من الرطوبة والغبار الموجودة في البيئات الصناعية، مما يطيل عمر الجهاز ويقلل متطلبات الصيانة.

2. جهاز المراقبة الطبية

في المجال الطبي، يعتبر CH190QV02A-CT مناسبًا تمامًا لمعدات التشخيص المحمولة وأجهزة مراقبة المرضى حيث يكون الحجم والموثوقية وجودة العرض أمرًا بالغ الأهمية. توفر تقنية IPS إعادة إنتاج ألوان وتباينًا متسقًا في زوايا مشاهدة واسعة، وهو أمر ضروري للمهنيين الطبيين الذين قد يحتاجون إلى مشاهدة الشاشة من مواضع مختلفة أثناء الإجراءات. تسمح واجهة اللمس السعوية بالتشغيل باستخدام القفاز عند تكوينها بشكل مناسب، مما يجعلها مناسبة للبيئات السريرية حيث تتطلب بروتوكولات النظافة حماية الحاجز. كما أن نطاق درجة حرارة التشغيل الواسع للوحدة والتصميم المقاوم للماء يجعلها مناسبة للأجهزة الطبية القادرة على التعقيم والتي يجب أن تتحمل التنظيف والتطهير الدوري.

3. لوحة تحكم المنزل الذكي

إن المظهر الجانبي النحيف وقدرة اللمس المتكاملة لشاشة CH190QV02A-CT تجعلها حل عرض مثاليًا للوحات التحكم المنزلية الذكية وأجهزة تنظيم الحرارة وواجهات المراقبة البيئية. تعد الشاشة مقاس 1.9 بوصة كبيرة بما يكفي لإظهار قراءات درجة الحرارة ومستويات الرطوبة وأيقونات حالة النظام وأدوات التحكم التي تعمل باللمس بينما تظل غير مزعجة عند تركيبها على الجدران أو دمجها في معدات التشغيل الآلي للمنزل. توفر خيارات الواجهة المزدوجة (SPI وi80) مرونة للتكامل مع وحدات التحكم المنزلية الذكية الشهيرة ومنصات بوابة إنترنت الأشياء، بينما يضمن السطوع البالغ 400 شمعة/م2 أن تظل الشاشة قابلة للقراءة في ظل ظروف الإضاءة الداخلية المختلفة بدءًا من الممرات ذات الإضاءة الخافتة وحتى غرف المعيشة المضاءة بنور الشمس.

التعليمات

Q1: هل يمكن استخدام وحدة العرض هذه في الهواء الطلق؟

نعم، تتميز شاشة CH190QV02A-CT بسطوع إضاءة خلفية يبلغ 400 شمعة/م2، مما يوفر إمكانية قراءة جيدة في البيئات شبه الخارجية والمناطق الخارجية المظللة. بالنسبة لتطبيقات ضوء الشمس المباشر، نوصي بتقييم الشاشة وفقًا لظروف الإضاءة الخاصة بك. يمكن لخدمة التخصيص لدينا أيضًا زيادة السطوع إلى 500 شمعة/م2 أو أعلى إذا لزم الأمر.

Q2: ما هو مستوى جهد الواجهة لهذه الوحدة؟

تعمل الوحدة بجهد الإدخال/الإخراج من 2.8 فولت إلى 3.3 فولت، وهو متوافق مع الأنظمة المنطقية القياسية 3.3 فولت. إذا كان نظامك يستخدم مستوى منطقيًا مختلفًا (مثل 1.8 فولت أو 5 فولت)، فيمكننا تقديم توصيات لحلول تغيير المستوى المناسبة.

س3: هل تدعم لوحة اللمس السعوية إيماءات اللمس المتعدد؟

نعم، تدعم وحدة التحكم التي تعمل باللمس بالسعة المدمجة إيماءات اللمس المتعدد الأساسية بما في ذلك النقر والنقر المزدوج والتمرير السريع والتكبير/التصغير. توفر واجهة I2C نقلًا سريعًا لبيانات اللمس من أجل تفاعل سلس للمستخدم. يمكن أيضًا تخصيص لوحة اللمس للتشغيل باليد إذا لزم الأمر للتطبيقات الطبية أو الصناعية.

س 4: ما هو الحد الأدنى لكمية الطلب (موك) لهذا النموذج؟

يبدأ موك القياسي الخاص بنا لهذا النموذج من الحد الأدنى المعقول للدفعة. بالنسبة للنماذج الأولية والإنتاج على نطاق صغير، فإننا نقدم عينات من الكميات. يرجى الاتصال بفريق المبيعات لدينا للحصول على معلومات محددة عن موك بناءً على متطلبات مشروعك.

Q5: هل يمكن تخصيص موصل FPC أو طول الكابل؟

قطعاً. كما هو موضح في مقدمة التخصيص الخاصة بنا، فإننا نقدم تخصيصًا كاملاً لـ FPC بما في ذلك نوع الموصل وعدد الدبوس وطول الكابل وتصميم الإصبع الذهبي. إذا كان تكوين موصل FH35C-25S-0.3SHW(50) القياسي لا يتطابق مع تخطيط PCB الخاص بك، فيمكن لفريقنا الهندسي تصميم حل FPC مخصص لضمان الملاءمة المناسبة والاتصال الموثوق.

س6: هل الشاشة مناسبة للأجهزة التي تعمل بالبطارية؟

س 7: هل تأتي الوحدة مع شهادة RoHS؟

نعم، يتم تصنيع جميع منتجات شركة Shenzhen Chenghao Optoelectronic Co., Ltd. وفقًا لتوجيهات RoHS. تتبع عمليات التصنيع لدينا معايير صارمة للبيئة ومراقبة الجودة. وثائق شهادة RoHS متاحة عند الطلب.
