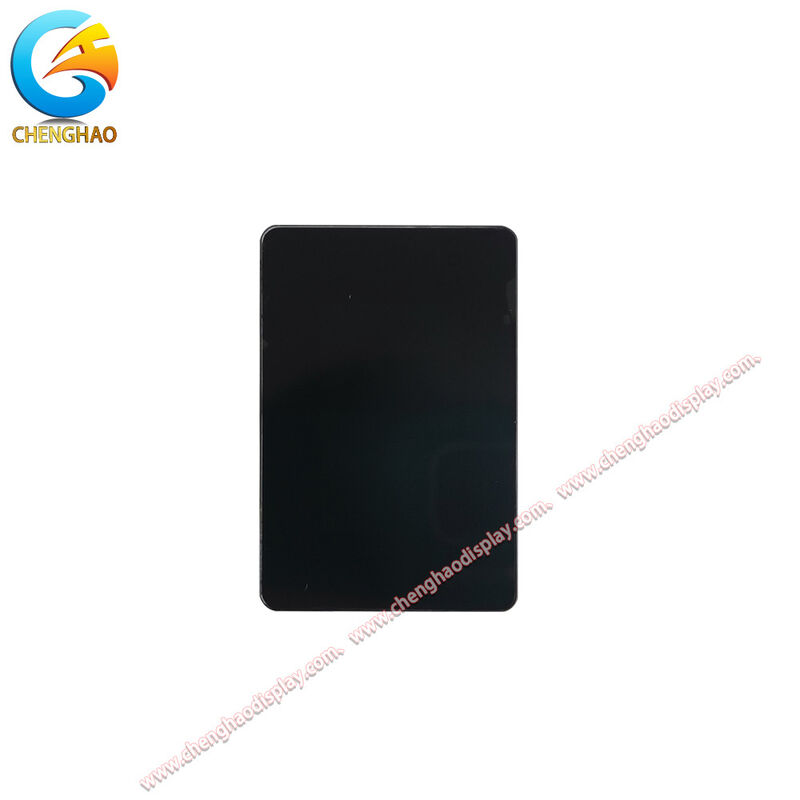

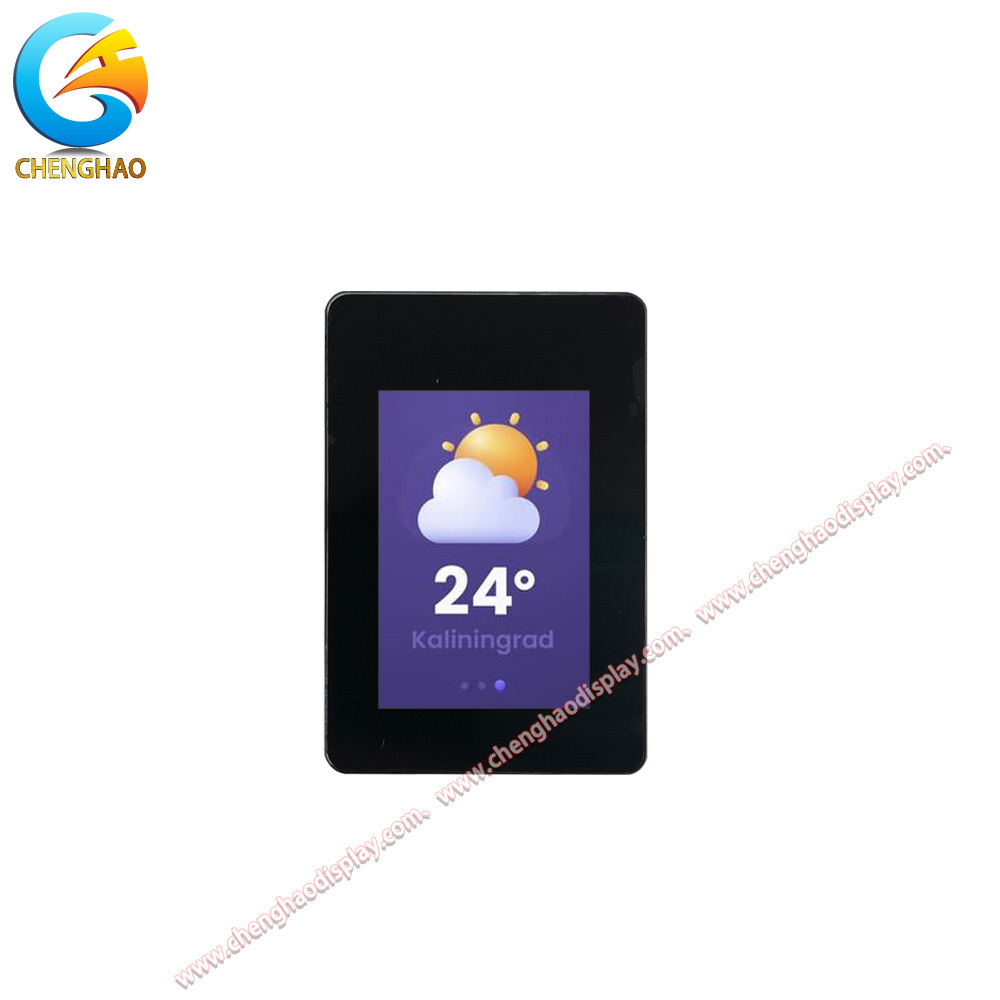

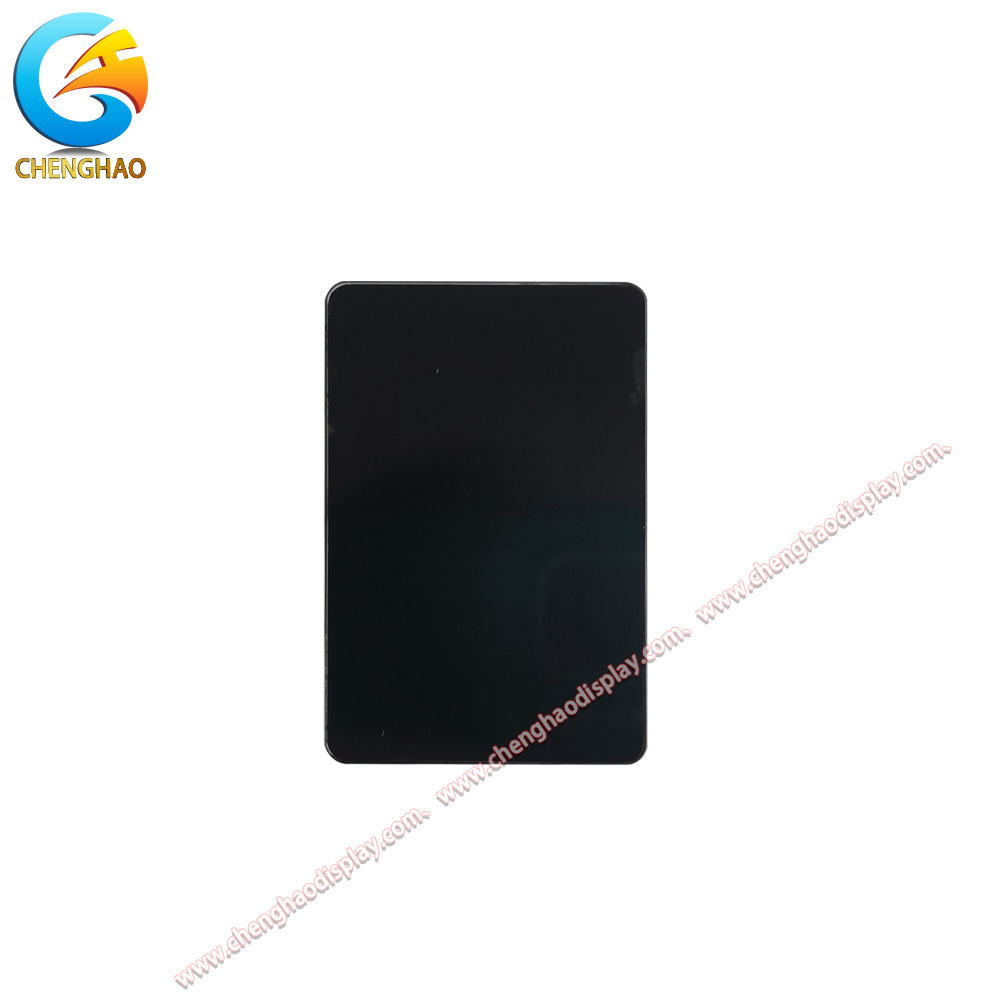

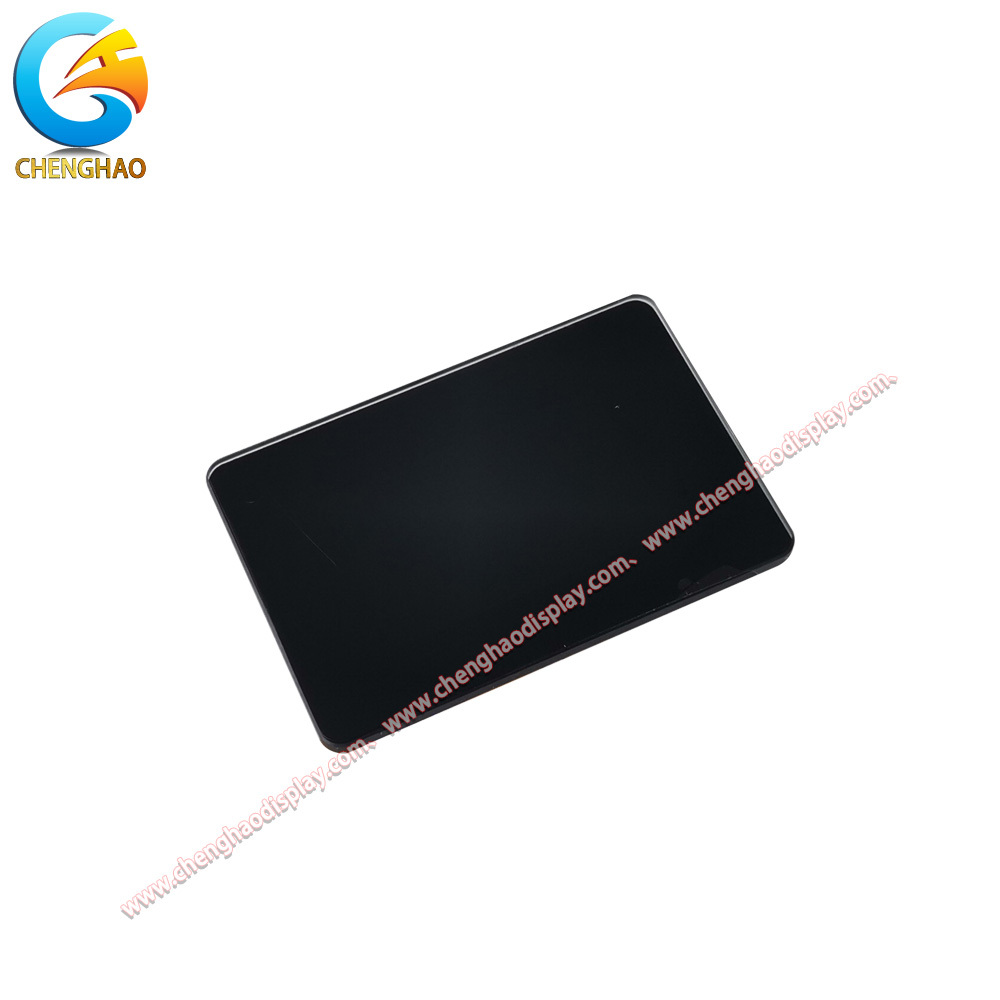

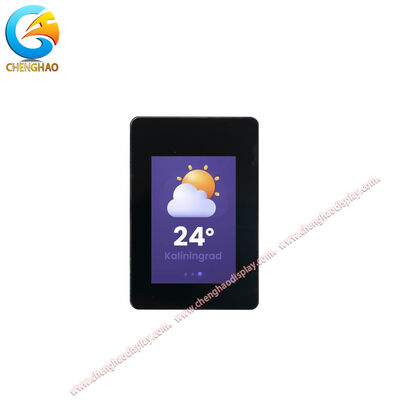

1.14 بوصة IPS TFT LCD Module SPI واجهة درجة حرارة واسعة للتطبيق الصناعي

وصف المنتج

إن CH114QV01A-L-PA هو وحدة LCD IPS TFT صغيرة الحجم مقاس 1.14 بوصة مصممة للتطبيقات الصناعية والمتضمنة التي تتطلب أداءً موثوقًا للشاشة في البيئات المحدودة بالمساحة.يحتوي هذا الشاشة الصغيرة على دقة 135 × RGB × 240 نقطة، توفر صور واضحة وحادة مناسبة لمواجهات المستخدمين ومؤشرات الحالة ولوحات تصور البيانات.

تم بناؤها بتكنولوجيا IPS المتقدمة، هذه الوحدة TFT LCD توفر زاوية مشاهدة كاملة استثنائية من 80/80/80/80 درجة،ضمان إعادة إنتاج الألوان المتسقة وجودة الصورة من أي اتجاه تقريبًا للنظريوفر وضع العرض المنقول مع الحالة السوداء عادة نسبة تباين ممتازة، مما يجعلها مثالية لكل من بيئات الإضاءة الداخلية والتي يتم التحكم فيها.

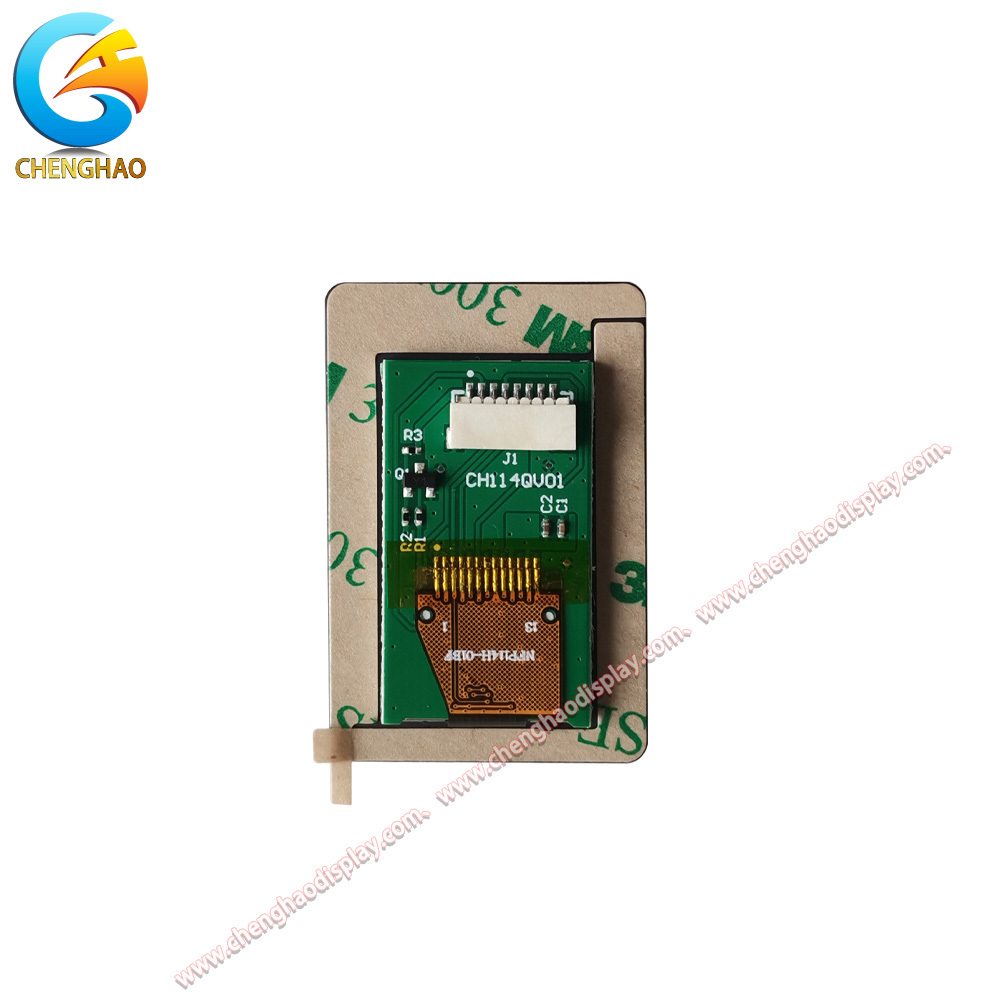

تستخدم الوحدة بروتوكول الاتصال SPI (Serial Peripheral Interface) ، مما يقلل بشكل كبير من عدد دبوس الاتصال المطلوبة إلى 8 دبوس فقط على FPC.هذه الهندسة المعمارية المتواصلة المبسطة تجعل CH114QV01A-L-PA مناسبة بشكل خاص للتكامل مع وحدات التحكم الدقيقة والأنظمة المضمنة حيث موارد GPIO محدودة.

مع إضاءة نموذجية تبلغ 350 cd / m2 ، توفر هذه الشاشة سطوعًا كافًا لمعظم التطبيقات الداخلية مع الحفاظ على كفاءة الطاقة.تم تصميم الوحدة للعمل بشكل موثوق في نطاق واسع من درجات الحرارة من -20 °C إلى +70 °C، مع قدرة التخزين التي تمتد من -30 °C إلى +80 °C، وضمان أداء موثوق به في البيئات الصناعية المطالبة.

السمة المميزة لهذه الوحدة هي الغطاء الوقائي المدمج للعدسات الزجاجية بسماكة 1.8mmتوفير حماية ميكانيكية محسنة لوحة TFT الأساسية دون وظيفة اللمسهذا البناء القوي يجعل الشاشة مناسبة للتطبيقات التي تكون فيها المتانة المادية ضرورية ولكن لا يلزم التفاعل التفاعلي.

المساحة النشطة تبلغ 14.86×24.91 ملم ضمن حجم التخطيط الكلي لـ TFT 27.80×31.00 ملم،توفير التوازن الأمثل بين العقارات العرضية والبصمة المدمجة للأجهزة المحمولة والمحمولة.

خصائص المنتج

الحجم المدمج للتطبيقات المحدودة بالمساحةعامل الشكل 1.14 بوصة يجعل هذه الوحدة IPS TFT LCD خيارًا ممتازًا للأجهزة المحمولة والأدوات المحمولة والأنظمة المدمجة حيث مساحة اللوحة وحجم الحجرة في قسط.تسمح البصمة الصغيرة للمصممين بتكامل شاشة عرض وظيفية دون زيادة أبعاد المنتج بشكل كبير.

تكنولوجيا IPS لتجربة مشاهدة متفوقةعلى عكس لوحات TN التقليدية، توفر تقنية IPS المستخدمة في هذه الوحدة دقة اللون والإشراق المتسقة عبر جميع زوايا المشاهدة.يمكن للمستخدمين مشاهدة الشاشة من أي اتجاه دون تجربة تحول الألوان أو تدهور التباين، وهو أمر ذو قيمة خاصة في البيئات التعاونية حيث يمكن لعدة مستخدمين عرض الشاشة نفسها.

واجهة SPI للتكامل البسيطبروتوكول الاتصال SPI يقلل من تعقيد الواجهة إلى 8 دبوس فقط، مما يجعل هذه الوحدة متوافقة للغاية مع مجموعة واسعة من الحواسيب الدقيقة بما في ذلك سلسلة ARM Cortex-M، ESP32،وغيرها من المنصات المضمنة الشعبيةيقلل عدد البينات البسيط أيضًا من تعقيد توجيه FPC ويحسن من موثوقية النظام بشكل عام.

نطاق تشغيل درجة حرارة واسعةمع القدرة التشغيلية التي تمتد من -20 درجة مئوية إلى +70 درجة مئوية، تم تصميم وحدة العرض هذه للعمل بشكل موثوق في البيئات الصناعية الصعبة.من مرافق التخزين البارد إلى كيوسكات في الهواء الطلق في المناخ المعتدل، CH114QV01A-L-PA يحافظ على أداء مستقر دون الحاجة إلى أنظمة التدفئة أو التبريد الإضافية.

بناء العدسات الزجاجية الواقيةيوفر غطاء العدسات الزجاجية المدمج بسماكة 1.8 ملم حماية ميكانيكية قوية ضد الخدوش والآثار والملوثات البيئية.هذه الميزة تمدد عمر الخدمة للوحدة في التطبيقات التي قد تتعرض فيها الشاشة للاتصال الجسدي أو ظروف التشغيل القاسية.

التشغيل الفعال من حيث الطاقةمستوى الوضوح 350 cd / m2 يصل إلى توازن مثالي بين الرؤية واستهلاك الطاقة.هذه الكفاءة تجعل الوحدة مناسبة للأجهزة التي تعمل بالبطارية حيث يجب إدارة ميزانية طاقة العرض بعناية لتحقيق أقصى قدر من وقت التشغيل.

رسم المنتج

المواصفات التفصيلية

مقدمة مخصصة

تشينغهاو تقدم خدمات تخصيص شاملة لوحدات TFT LCD، وشاشات LCD أحادية، وحدات OLED الملونة، ووحدات OLED أحادية. ل CH114QV01A-L-PA وشاشات IPS TFT ذات الحجم الصغير المماثلة,نحن نقدم خيارات تخصيص مرنة لتلبية متطلبات التطبيقات المتنوعة.

تخصيص FPCيمكننا تخصيص شكل FPC وطول وتكوين الدبوس وفقًا لتخطيط PCB الخاص بك. سواء كنت بحاجة إلى توجيهات خاصة للموصلات ، أو طول FPC الموسع للتوجيه المرن ،أو تعيينات دبوس معدلة، يمكن لفريق الهندسة لدينا تصميم الحل المثالي لـ FPC لمنتجك.

خيارات الواجهةفي حين أن هذه الوحدة تتميز بواجهة SPI ، فإن Chenghao تدعم مجموعة واسعة من أنواع الواجهات بما في ذلك MCU و RGB و MIPI و LVDS و eDP و HDMI.لتطبيقات تتطلب عرض نطاق ترددي أكبر أو توافق بروتوكول مختلف، يمكننا أن نوصي حلول واجهة بديلة من محفظة منتجاتنا.

تخصيص الوضوحيتناسب السطوع القياسي 350 cd / m2 مع معظم التطبيقات الداخلية. للبيئات الخارجية أو عالية الإضاءة المحيطة ، نقدم خيارات عالية السطوع تتجاوز 500 cd / m2 لقراءة ضوء الشمس.على العكس، للتطبيقات الحساسة للطاقة ، يمكن تكوين إصدارات أقل سطوعًا لتمديد عمر البطارية.

حلول الزجاج الغطاءيمكن تخصيص عدسة الزجاج المدمجة من حيث السماكة والشكل ومعالجة السطح. تشمل الخيارات طبقة مضادة للوهج (AG) لتقليل الانعكاسات ، ومعالجة مضادة لبصمات الأصابع (AF) ،والطباعة الحريرية المخصصة للعلامات التجارية أو التغطية الوظيفية.

دمج اللمسعلى الرغم من أن هذه الوحدة المحددة لا تتضمن وظائف اللمس ، إلا أن Chenghao توفر خيارات تكامل اللمس السعة (CTP) واللمس المقاوم (RTP) لوحدات العرض المتوافقة.يمكن تخصيص حلول اللمس لحالات استخدام مختلفة، من اللمسة الواحدة الأساسية إلى المتقدمة متعددة اللمسات مع دعم القفاز.

قضايا الطلب

أدوات الاختبار المحمولةالشاشة المدمجة البالغة حجمها 1.14 بوصة مثالية لعدات متعددة المحمولة، ومناظير التذبذب المحمولة، وأجهزة قياس المجال.تضمن زاوية الرؤية الكاملة IPS القراءات تبقى مرئية من مختلف المواقف، في حين أن واجهة SPI تبسط التكامل مع المعالجات المدمجة المستخدمة عادة في معدات الاختبار.

لوحات التحكم الصناعيةتتمتع لوحات HMI الصغيرة الحجم في أنظمة الأتمتة الصناعية بفائدة من نطاق درجة الحرارة الواسع لهذه الوحدة وحماية Glass LENS القوية. يمكن أن يعرض العرض مؤشرات الحالة، وقيم المعلمات،والواجهات الرسومية البسيطة في خزانات التحكم، أنظمة PLC، ووحدات الإدخال / الإخراج الموزعة.

أجهزة التشخيص الطبيةتتطلب الأدوات الطبية المحمولة مثل مقاييس أكسيمترات النبض، ومراقبي الجلوكوز، وأدوات التشخيص المحمولة شاشات صغيرة ذات أداء موثوق به.الوضوح 350 cd / m2 يضمن رؤية واضحة في البيئات السريرية، في حين أن غطاء الزجاج الواقي يتحمل التعامل المتكرر ونظام التنظيف.

أجهزة تحكم منزلية ذكيةيمكن أن تستخدم أجهزة التحكم في الحرارة المثبتة على الجدار والمفتاحات الذكية ومراكز التحكم في إنترنت الأشياء هذا العرض لعرض قراءات درجة الحرارة وأيقونات الحالة وواجهات القوائم.عدد البينات المنخفض في واجهة SPI يجعلها مناسبة لأجهزة إنترنت الأشياء ذات الموارد المحدودة، وتضمن تحمل درجة الحرارة العريضة التشغيل الموثوق به في ظروف داخلية مختلفة.

إلكترونيات المستهلكلاعبات الصوت المحمولة، وأجهزة مراقبة الصحة المحمولة، وأجهزة الألعاب المحمولة تستفيد من عامل الشكل الصغير والتشغيل الفعال في استخدام الطاقة.توفر تكنولوجيا IPS إعادة إنتاج ألوان متسقة لمواجهات المستخدم، بينما الزجاج الوقائي يزيد من مدة استمرارية المنتج في سيناريوهات الاستخدام اليومي.

الأسئلة الشائعة

س1: ما هي ميزة واجهة SPI لهذه الوحدة العرضية؟A1: تتطلب SPI (واجهة محيطية متسلسلة) فقط 4 خطوط إشارة (SCL ، SDA ، CS ، DC) بالإضافة إلى الطاقة والأرض ، مما يقلل بشكل كبير من عدد الدبابيس مقارنةً بالواجهات المتوازية.هذا يجعل الوحدة مثالية للمتحكمات الدقيقة مع موارد GPIO محدودة، يسهل توجيه PCB ، ويقلل من تكلفة النظام الإجمالية. الميزة هي معدلات تحديث أبطأ قليلاً ، وهو أمر مقبول لمواجهات المستخدمين الثابتة أو البطيئة التحديث.

س2: هل يمكن استخدام هذه الوحدة في الهواء الطلق؟A2: مع 350 cd / m2 من السطوع ، هذه الوحدة مناسبة للمناطق الخارجية المظلمة أو البيئات الداخلية مع الضوء المحيطي.نوصي بتغييرات الوضوح العالية التي تتجاوز 500 cd / m2كما يدعم نطاق درجة الحرارة العملية الواسع (من -20 درجة مئوية إلى +70 درجة مئوية) الاستخدام في الهواء الطلق في المناخات المعتدلة دون ضوابط بيئية إضافية.

س3: ما الغرض من غطاء العدسة الزجاجية؟ج3: توفر عدسة الزجاج ذات سمك 1.8 ملم حماية ميكانيكية لوحة TFT الأساسية ، مما يحميها من الخدوش والتأثيرات ودخول الغبار.هذا يجعل الوحدة مناسبة للتطبيقات حيث يمكن تعريض الشاشة للاتصال الجسدي أو البيئات القاسيةلاحظ أن هذا الزجاج الغطاء لا يتضمن وظائف اللمس.

السؤال 4: كيف تحسن تقنية IPS تجربة المشاهدة؟A4: تكنولوجيا IPS (التبديل داخل الطائرة) تلغي تحول الألوان وتدهور التباين المميز للوحات TN التقليدية عند النظر إليها من زوايا خارج المحور. مع زوايا المشاهدة 80/80/80/80,يرى المستخدمون ألوان متسقة و سطوع من أي اتجاه تقريبا، مما يجعل هذا الشاشة ممتازة للبيئات التعاونية أو الأجهزة المحمولة المستخدمة في مختلف الاتجاهات.

س5: ما هي خيارات التخصيص المتاحة لهذه الوحدة؟ج5: تشينغهاو تقدم تخصيص FPC (الشكل والطول وتكوين الدبوس) ، ومتغيرات الوضوح (القياسية إلى الوضوح العالي) ، وخيارات الزجاج الغطاء (طلاء AG ، معالجة AF ، طباعة الحرير المخصصة) ،وحلول واجهة بديلةبالنسبة للتطبيقات التي تعمل باللمس، يمكننا أن نوصي بتغيرات اللمس السعة أو المقاومة المتوافقة من محفظة منتجاتنا.

السؤال 6: ما هو الوقت المعتاد للعينات والإنتاج الضخم؟ج: عادة ما تكون العينات القياسية متوفرة في غضون 7-15 يوم عمل. بالنسبة لطلبات الإنتاج الضخم ، يعتمد الوقت الزمني على الكمية ومتطلبات التخصيص ، وتتراوح بشكل عام بين 4-8 أسابيع.اتصل بفريق مبيعاتنا للحصول على تقديرات زمنية محددة بناءً على متطلبات مشروعك.

السؤال 7: هل هناك دعم فني متاح للاندماج؟ج7: نعم، تشينغهاو يوفر دعمًا تقنيًا شاملًا بما في ذلك أمثلة كود السائقات وتسلسلات التمهيد وإرشادات التكامل والاستشارات الهندسية المباشرة.فريقنا الفني يمكن أن تساعد مع تكوين واجهة، وتحسين إدارة الطاقة، وإصلاح الأخطاء خلال عملية تطوير المنتج الخاص بك.
