اتصل شخص : Tina Fu
رقم الهاتف : +86 755-27806536
الـ (واتس اب) : +8615919862398
| الحد الأدنى لكمية : | 100 | الأسعار : | قابل للتفاوض |
|---|---|---|---|
| تفاصيل التغليف : | التعبئة والتغليف القياسية للتصدير | وقت التسليم : | 3-7 أيام عمل |
| القدرة على العرض : | 300000 قطعة / شهر |
| مكان المنشأ: | الصين | اسم العلامة التجارية: | CHENGHAO |
|---|---|---|---|
| إصدار الشهادات: | RoHS | رقم الموديل: | CH225QV01A |
| وثيقة: | كتيب المنتج PDF |
|
معلومات تفصيلية |
|||
| دقة العرض: | 240 × 320 | سطوع: | 500 شمعة/م2 |
|---|---|---|---|
| شاشة تعمل باللمس: | خياري | نوع الواجهة: | SPI |
| سائق جيم: | ST7789V | جهد التشغيل: | 3.3 فولت |
| منطقة نشطة: | 14.80 × 55.29 ملم | درجة البكسل: | 0.173 × 0.173 ملم |
| دبابيس الشركة العامة للفوسفات: | 8 | عرض الاتجاه: | الساعة 12 |
| درجة حرارة التشغيل: | -20 ~ + 70 | درجة حرارة التخزين: | -30 ~ + 80 |
| بنفايات: | نعم | إصدار الشهادات: | RoHS |
| إبراز: | وحدة شاشة TFT LCD مقاس 2.25 بوصة,وحدة LCD TFT ذات واجهة Spi,شاشة TFT LCD عالية الوضوح |
||
منتوج وصف

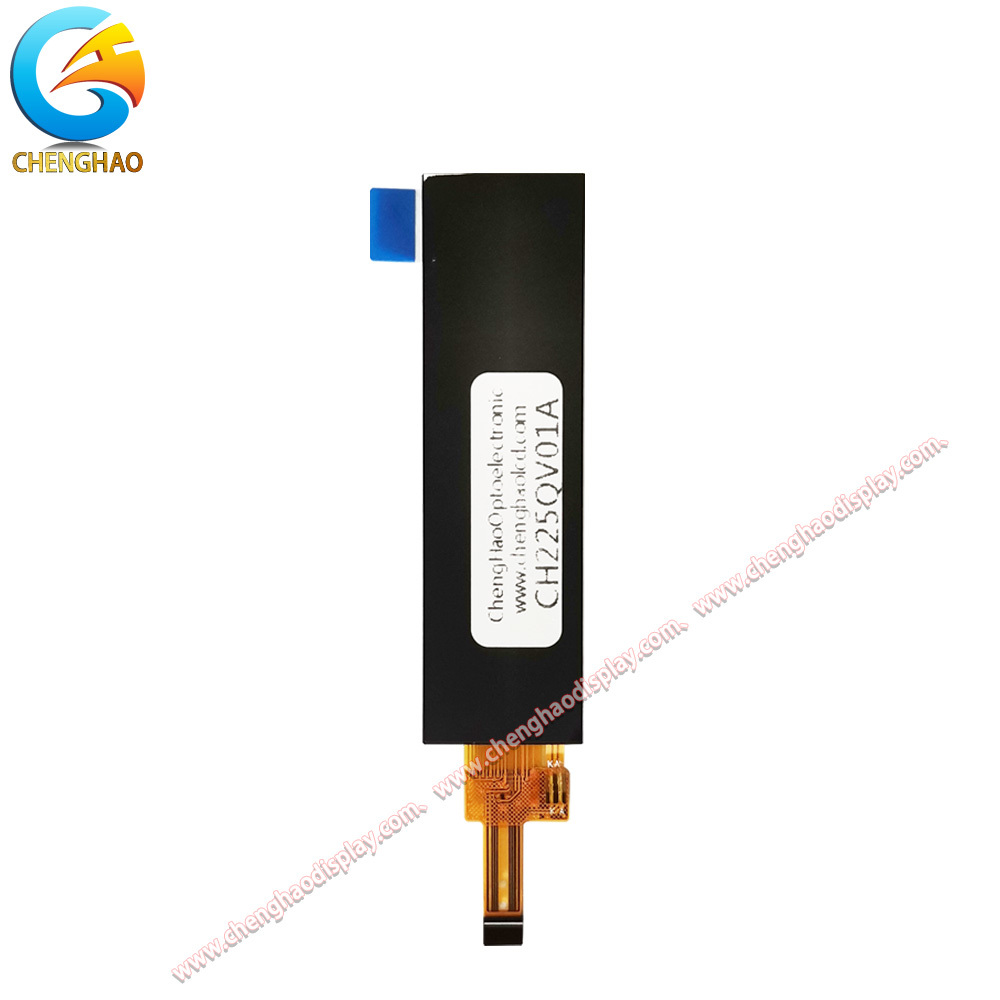

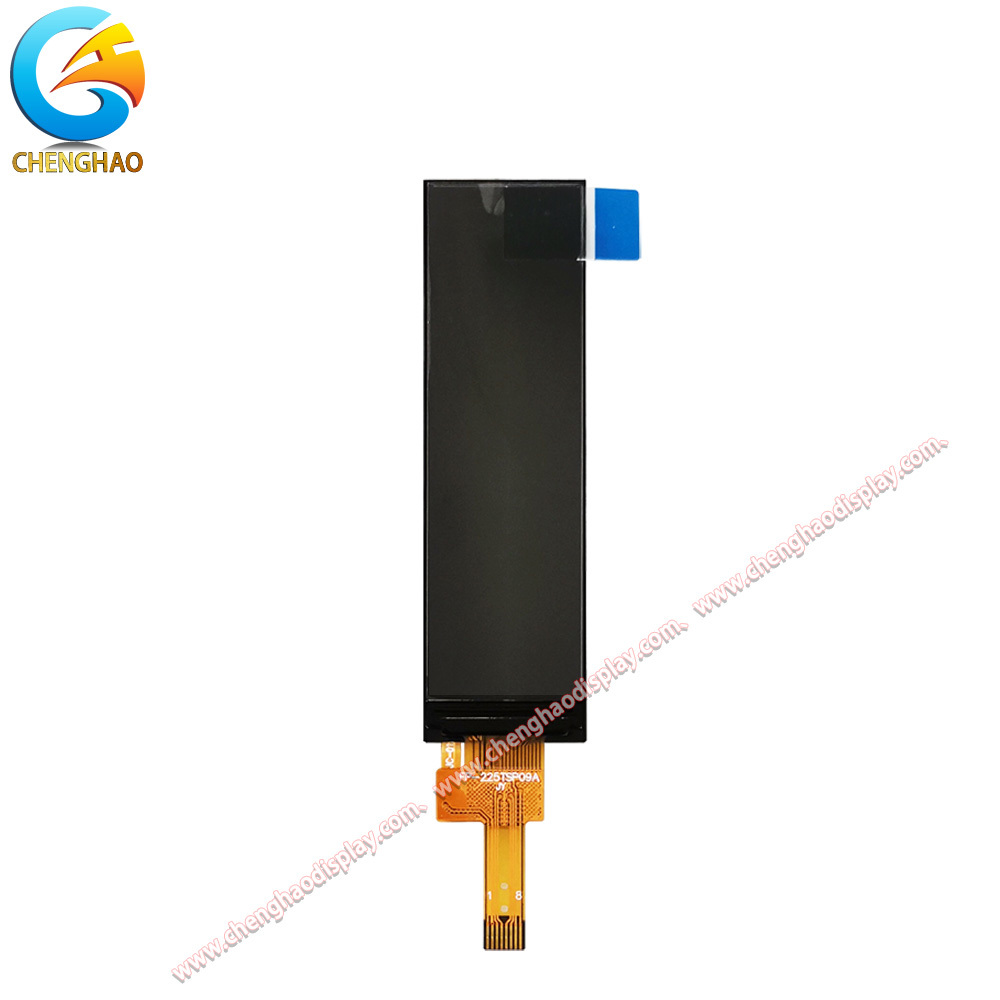

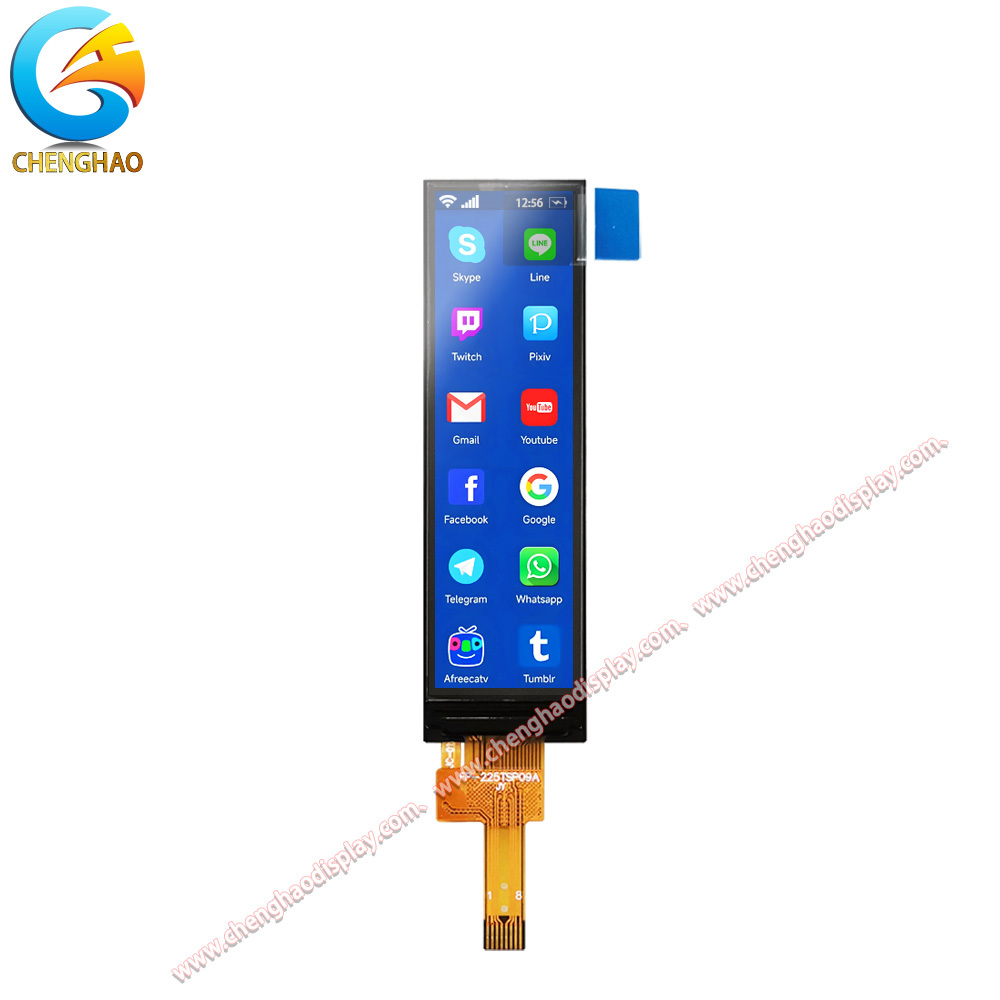

CH225QV01A هي وحدة LCD TFT a-Si بطول 2.25 بوصة بدقة QVGA تبلغ 76 × 284 بكسل ، مصممة للأجهزة الإلكترونية المرتدية والمحمولة المدمجة. النور النموذجي هو 500 cd / m2 ،توفير قابلية قراءة أشعة الشمس للتطبيقات الخارجية.
تستخدم الوحدة وحدة التحكم الداخلية *** مع واجهة متسلسلة SPI ذات 4 أسلاك ، متوافقة مع معظم أجهزة التحكم الدقيقة في عدد منخفض من الدبابيس. نطاق درجة الحرارة التشغيلية من -20 °C إلى +70 °C ،نطاق التخزين من -30°C إلى +80°Cالوحدة متوافقة مع RoHS وتقاس 17.90 × 62.50 ملم.
·2.25 بوصة شعبة a-Si TFT شاشة مصفوفة نشطة مع 76 * 284 دقة
·سطوع عالي يبلغ 500 cd/m2 (عادة) للقراءة الممتازة في ضوء الشمس
·واجهة متسلسلة ذات 4 أسلاك SPI للاتصال السهل والسريع مع MCUs
·12 ساعة اتجاه المشاهدة المثالي للتطبيقات الموجهة نحو الصورة
·مجموعة واسعة من درجات حرارة التشغيل: -20°C إلى +70°C
·تصميم إضاءة خلفية LED منخفضة الطاقة مناسبة للأجهزة التي تعمل بالبطاريات
·ملف رقيق وبناء خفيف الوزن لدمج الأجهزة المحمولة
·وضع الاستقطاب البيضاء العادية للجودة الصورة الواضحة
·متوافقة مع RoHS ، تلبية متطلبات حماية البيئة
| المعلم | المواصفات |
|---|---|
| الحجم | 2.25 بوصة |
| القرار | 76×284 |
| المنطقة النشطة | 14.80 × 55.29 ملم |
| حجم الوحدة | 17.90 × 62.50 ملم |
| السطوع | 500 cd/m2 (عادة) |
| اتجاه الرؤية | 80/80/80 |
| درجة حرارة العمل | -20 ~ +70 درجة مئوية |
| درجة حرارة التخزين | -30 ~ +80 درجة مئوية |
تخصيص FPC ، تكامل لوحة اللمس (RTP / CTP) ، عدسة الغطاء متوفرة.
ورقة بيانات كاملة، رمز التمهيد، دعم العينة، الدعم الفني المقدم.
س: ما هو دقة شاشة CH225QV01A؟
الجواب: يحتوي جهاز CH225QV01A على دقة QVGA تبلغ 76 * 284 بكسلًا ، مما يوفر جودة صورة حادة مناسبة للنص والرموز والرسومات الأساسية.
س: ما هي الواجهة التي تستخدمها هذه الوحدة؟
ج: يستخدم واجهة متسلسلة SPI ذات 4 أسلاك ، مما يسهل الاتصال مع معظم وحدات التحكم الصغيرة باستخدام خطوط تحكم 4 فقط (CS ، SCL ، SDA ، RS).
س: هل هذا العرض مناسب للاستخدام في الهواء الطلق؟
ج: نعم، مع سطوع نموذجي 500 cd / m2، يعطي الشاشة قابلية قراءة جيدة في ضوء الشمس، مما يجعلها مناسبة للتطبيقات في الهواء الطلق.
س: ما هي نطاق درجة حرارة التشغيل؟
ج: نطاق درجة الحرارة التشغيلية هو -20°C إلى +70°C، مع نطاق تخزين من -30°C إلى +80°C، مما يضمن أداء موثوق به في بيئات مختلفة.
س: هل يمكن تخصيص موصل FPC؟
ج: نعم، تشينغهاو تقدم خيارات تخصيص لـ FPC بما في ذلك الطول وتعيين الدبوس ونوع المرفق لتتناسب مع تصميم PCB الخاص بك.
س: هل يمكن إضافة لوحة لمسة إلى هذا الشاشة؟
ج: نعم، يمكننا دمج إما لوحة لمس سعة (CTP) أو لوحة لمس مقاومة (RTP) ، أو عدسة غطاء للحماية حسب الحاجة.
