شاشة LCD TFT IPS مقاس 2.8 بوصة بدقة 240x320 مع لمس مقاومة وواجهات متعددة

وصف المنتج:

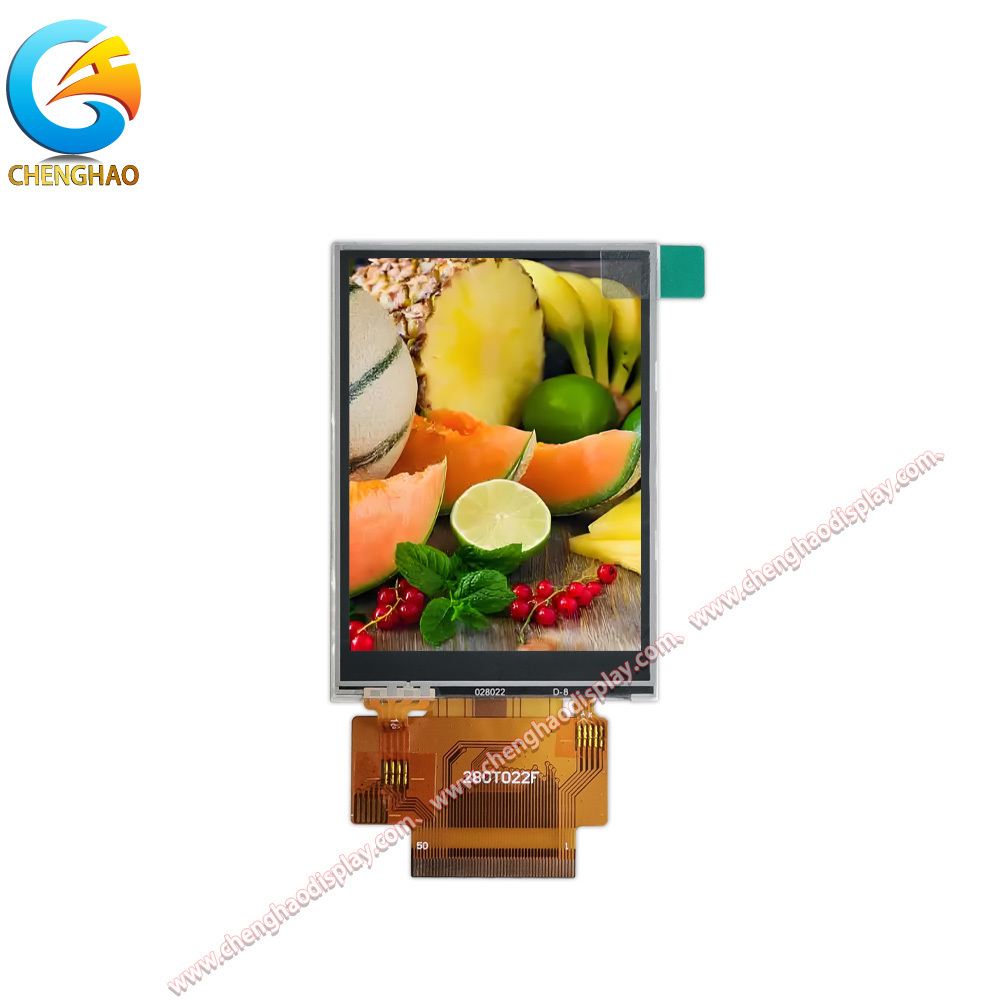

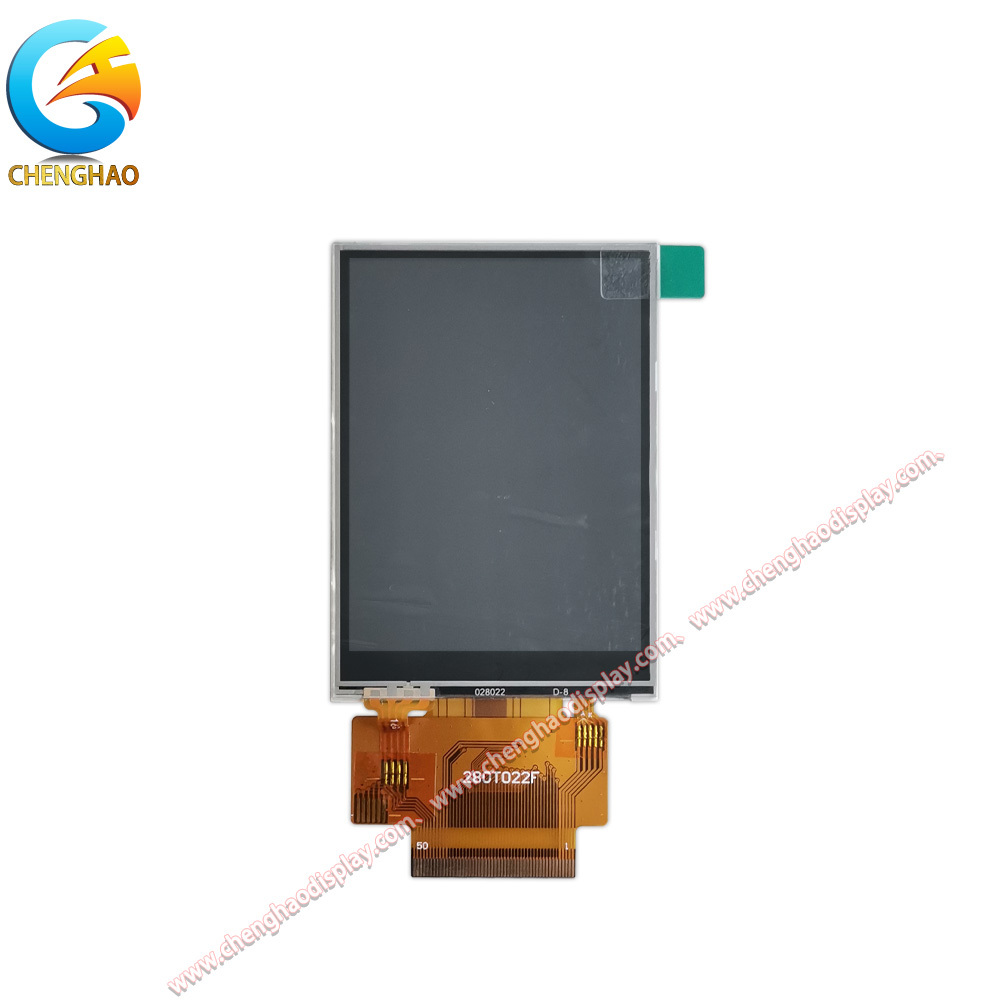

إن CH280QV22F-T عبارة عن وحدة شاشة LCD TFT عالية الأداء مقاس 2.8 بوصة تم تصميمها بواسطة Chenghao Optoelectronic للتطبيقات المدمجة متعددة الاستخدامات. تتميز بدقة QVGA تبلغ 240 × 320 بكسل، مما يوفر صورًا مرئية واضحة ومفصلة بألوان 65 ألف لون ضمن مساحة نشطة مضغوطة تبلغ 43.2 × 57.6 مم. باستخدام تقنية IPS (التبديل داخل اللوحة)، توفر الوحدة زوايا عرض واسعة استثنائية تبلغ 80/80/80/80 (لأعلى/لأسفل/يسار/يمين)، مما يضمن جودة صورة متسقة من وجهات نظر متعددة.

تدمج هذه الوحدة لوحة لمس مقاومة مع واجهة USB، مما يوفر تحكمًا موثوقًا ودقيقًا في الإدخال. لمزيد من المرونة في التصميم، يمكن ترقية حل اللمس اختياريًا إلى لمس سعوي أو حذفه تمامًا بناءً على متطلبات المشروع. تتميز الشاشة بسطوع عالٍ يبلغ 500 شمعة/متر مربع، مع توفر التخصيص من 300 إلى 1000 شمعة/متر مربع لتناسب ظروف الإضاءة المختلفة. وهي مصممة للعمل بشكل موثوق عبر نطاق درجة حرارة واسع من -20 درجة مئوية إلى +70 درجة مئوية، مما يجعلها مناسبة للبيئات الصناعية والسيارات والخارجية.

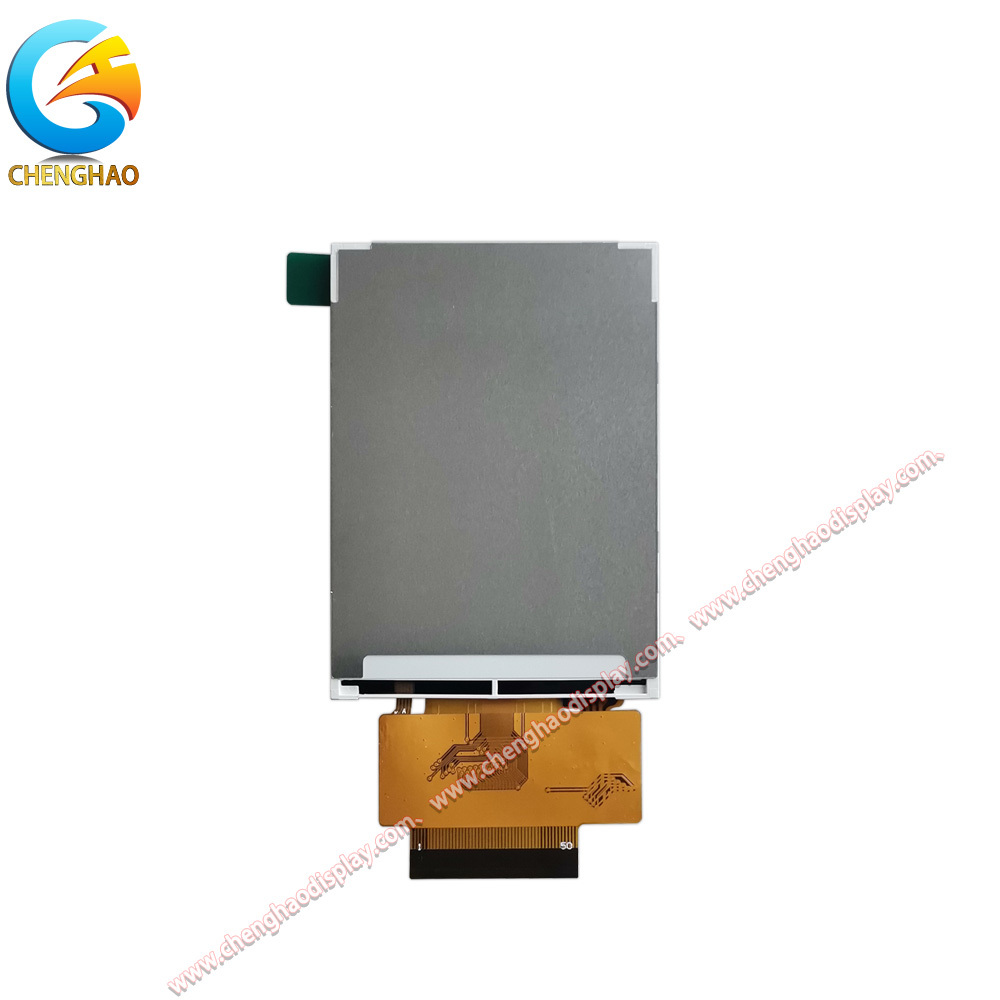

لضمان التكامل السلس، تدعم CH280QV22F-T بروتوكولات واجهة متعددة، بما في ذلك SPI وMCU (متوازي) وRGB، مما يوفر للمطورين خيارات اتصال متعددة الاستخدامات. أبعادها المادية المدمجة التي تبلغ 50.0 × 69.2 × 3.4 مم وموصل FPC ذو 50 سنًا تسهل التثبيت السهل في التصميمات المقيدة بالمساحة.

الميزات:

• تجربة عرض IPS فائقة:بفضل زوايا الرؤية المتماثلة بزاوية 80 درجة في جميع الاتجاهات، تضمن لوحة IPS الحد الأدنى من تغير الألوان وفقدان التباين، مما يجعلها مثالية للتطبيقات التي يشاهد فيها مستخدمون متعددون الشاشة من زوايا مختلفة.

• توافق متعدد الواجهات: يمكن للمهندسين الاختيار من بين واجهات SPI أو MCU أو RGB لتتناسب مع بنية نظامهم. تعمل هذه المرونة على تبسيط تصميم الأجهزة وتقليل الحاجة إلى ICs جسر خارجية أو تحويل إشارات معقدة.

• تحمل بيئي قوي: تم تصميم الوحدة للظروف الصعبة، وتعمل من -20 درجة مئوية إلى +70 درجة مئوية وتخزن من -30 درجة مئوية إلى +80 درجة مئوية. تضمن هذه المتانة أداءً مستقرًا في لوحات التحكم الصناعية ولوحات القيادة في السيارات ومعدات المراقبة الطبية.

• سطوع ولمس قابلان للتخصيص:يمكن تعديل السطوع القياسي البالغ 500 شمعة/متر مربع من 300 إلى 1000 شمعة/متر مربع لقابلية القراءة في ضوء الشمس أو لتوفير الطاقة. علاوة على ذلك، يمكن استبدال اللمس المقاوم القياسي بلمس سعوي أو عدم وجود لمس، مما يسمح بمحاذاة دقيقة مع احتياجات تفاعل المستخدم وأهداف التكلفة.

المعلمات الفنية:

التخصيص:

تقدم Chenghao Optoelectronic خدمات تخصيص واسعة النطاق لوحدة CH280QV22F-T، مما يسمح بتكييفها بشكل مثالي لتلبية احتياجات التطبيق الخاصة بك. عملية التخصيص لدينا تعاونية وتغطي الجوانب الرئيسية التالية:

1) تخصيص FPC والموصل: يمكننا تعديل شكل الدائرة المطبوعة المرنة (FPC) وطولها وهيكلها وعدد الدبابيس (من 50 سنًا قياسيًا) لتناسب تصميم PCB الفريد وتصميم الغلاف، مما يبسط التجميع ويحسن الموثوقية.

2) خيارات واجهة العرض: بالإضافة إلى دعم SPI وMCU وRGB القياسي، يمكننا دمج واجهات أخرى مثل MIPI أو LVDS أو EDP أو HDMI بناءً على الطلب، مما يضمن التوافق مع المعالج المضيف أو نظام التشغيل على الشريحة.

3) ضبط سطوع الإضاءة الخلفية: اضبط سطوع الإضاءة الخلفية LED في أي مكان من 300 شمعة/متر مربع إلى 1000 شمعة/متر مربع (مع خيارات تصل إلى 1500 شمعة/متر مربع للاحتياجات المحددة) لتحقيق الرؤية المثلى في البيئات التي تتراوح من الإعدادات الداخلية الخافتة إلى ضوء الشمس المباشر.

4) نطاق درجة الحرارة الممتد: يمكن تخصيص درجة حرارة التشغيل لنطاقات أوسع أو متخصصة، مثل -45 درجة مئوية إلى +90 درجة مئوية لتطبيقات البيئات القاسية، مما يضمن استقرار الأداء في ظل أقسى الظروف.

5) الزجاج الواقي والتحسين البصري: قم بتخصيص شكل الزجاج الواقي وسمكه وطلاءات مقاومة الوهج (AG) أو المضادة للانعكاس (AR)، وأضف طباعة حريرية (مثل الشعارات والحدود) للأغراض الوظيفية والجمالية.

6) اختيار لوحة اللمس: اختر بين اللمس المقاوم (قياسي)، واللمس السعوي الإسقاطي لإيماءات اللمس المتعدد، أو اختر عدم وجود لوحة لمس بناءً على متطلبات تطبيقك.

7) درع EMI/EMC: قم بدمج درع التداخل الكهرومغناطيسي لتلبية المعايير التنظيمية الصارمة وضمان التشغيل المستقر في البيئات الصاخبة كهربائيًا.

يعمل فريق الهندسة لدينا عن كثب معك من المفهوم إلى الإنتاج، ويوفر نماذج أولية للتحقق من الصحة ويضمن أن الوحدة المخصصة تلبي جميع المواصفات الفنية والجودة الخاصة بك.

الدعم والخدمات:

يمنحك اختيار CH280QV22F-T الوصول إلى الدعم الفني الشامل وخدمة العملاء من Chenghao Optoelectronics، وهو نظام مصمم لضمان نجاح مشروعك من التطوير إلى الإنتاج الضخم.

وثائق فنية: احصل على تعريفات دبابيس مفصلة ومواصفات توقيت الواجهة لتبسيط عملية التصميم الخاصة بك.

دعم التصميم والتكامل: يقدم مهندسو التطبيقات ذوو الخبرة لدينا إرشادات حول تصميم المخططات وتخطيط PCB وتكامل برنامج التشغيل لمنصات MCU المختلفة.

توفير العينات: نقدم وحدات عينة قياسية أو مخصصة من CH280QV22F-T لاستخدامك أثناء مراحل النماذج الأولية والتقييم للتحقق من الأداء والتوافق قبل الطلب الجماعي.

تصنيع موثوق به وضمان الجودة: تخضع جميع الوحدات لاختبارات صارمة، بما في ذلك التحقق الكهربائي والفحص البصري واختبارات الشيخوخة. نلتزم بإجراءات مراقبة الجودة الصارمة لضمان أن كل وحدة تلبي معاييرنا العالية للموثوقية والمتانة.

الطلب والمرونة اللوجستية: نحن ندعم أحجام الطلبات المختلفة، من الدفعات الصغيرة للبحث والتطوير إلى الإنتاج على نطاق واسع. يضمن شركاؤنا في سلسلة التوريد والخدمات اللوجستية الفعالون التسليم الموثوق به وفي الوقت المناسب في جميع أنحاء العالم.

خدمة ما بعد البيع والضمان: نقدم دعم الضمان للمنتجات القياسية. فريق الدعم المخصص لدينا على استعداد لمساعدتك في أي مشكلات فنية أو أسئلة قد تكون لديك طوال دورة حياة المنتج.

الأسئلة الشائعة:

س1: ما هو رقم طراز شاشة اللمس بالسعة LCD TFT؟

ج1: رقم الطراز هو CH280QV22F-T.

س2: ما هي الشهادات التي تحملها شاشة اللمس هذه؟

ج2: حاصلة على شهادات CE وRoHS وFCC.

س3: هل هناك متطلبات الحد الأدنى لكمية الطلب لهذا المنتج؟

ج3: لا، لا يوجد حد أدنى لكمية الطلب (لا يوجد موك) لهذا المنتج.

س4: كيف يتم تغليف المنتج لضمان السلامة أثناء الشحن؟

ج4: يتم تعبئة جميع المنتجات بشكل آمن. يتم تعبئة الأحجام الصغيرة باستخدام صينية بالإضافة إلى الكرتون، بينما تستخدم الأحجام الأكبر فتحة رغوية بالإضافة إلى الكرتون. يمكن أيضًا تخصيص العبوة وفقًا لمتطلبات العميل.

س5: ما هو وقت التسليم النموذجي للطلبات؟

ج5: عادةً ما يكون وقت التسليم بين 3 إلى 7 أيام.

س6: ما هي شروط الدفع المقبولة؟

ج6: يمكن الدفع عن طريق TT (التحويل البرقي) أو الطرق المتفق عليها الأخرى.

س7: ما هي القدرة الإنتاجية الشهرية لشاشة اللمس هذه؟

ج7: يمكن لـ Chenghao Optoelectronic توفير ما يصل إلى 20,000,000 قطعة شهريًا.
