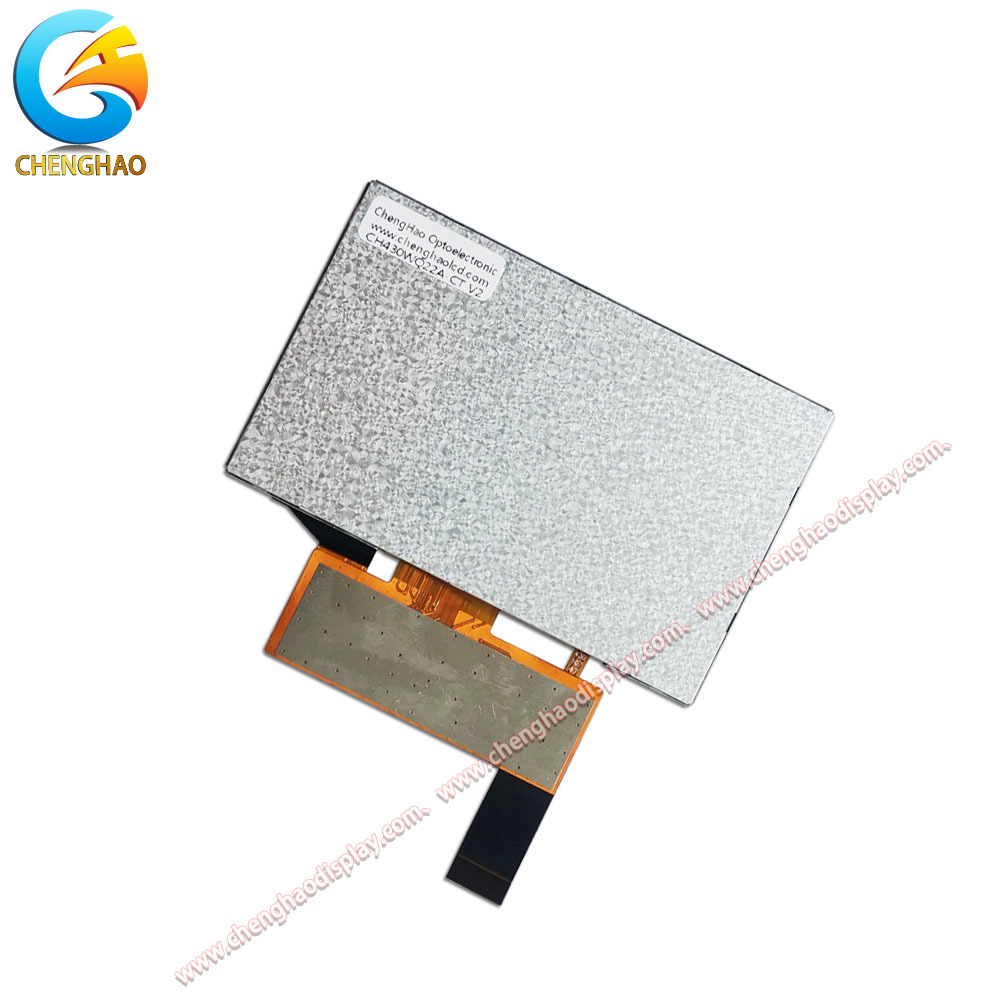

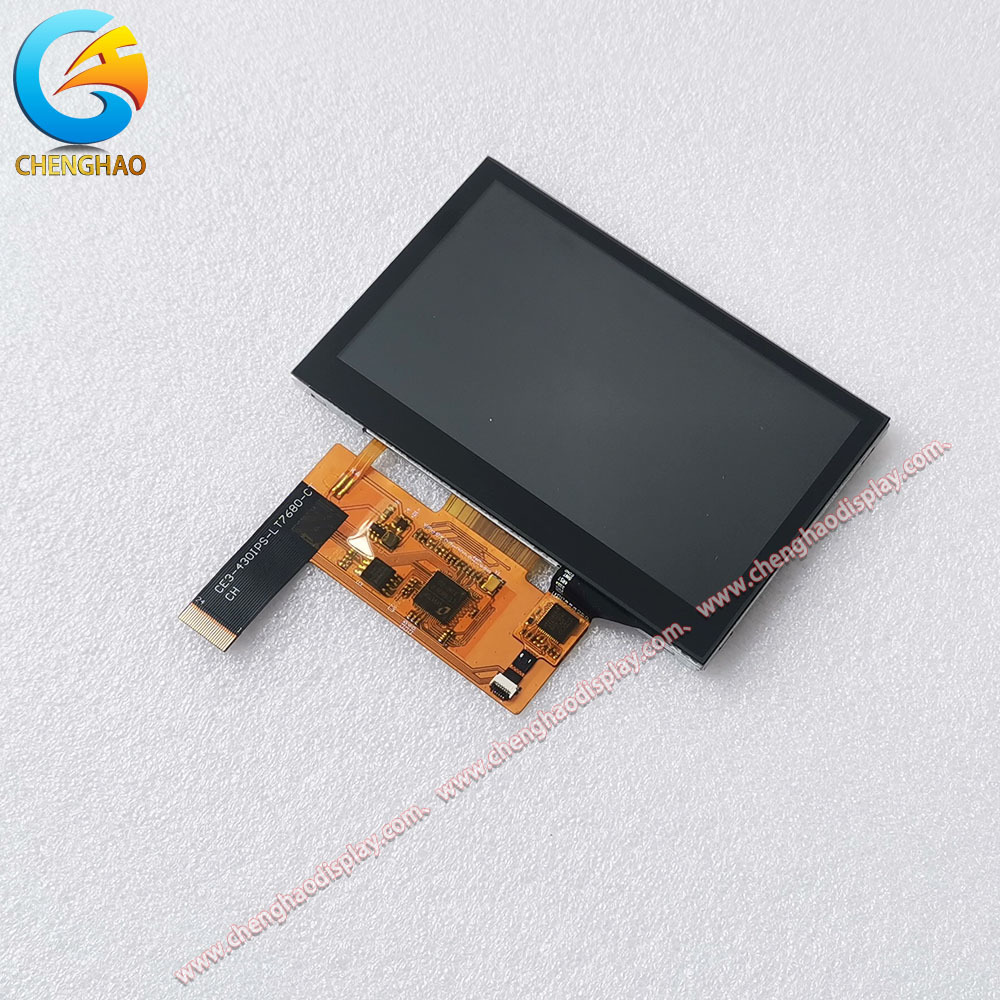

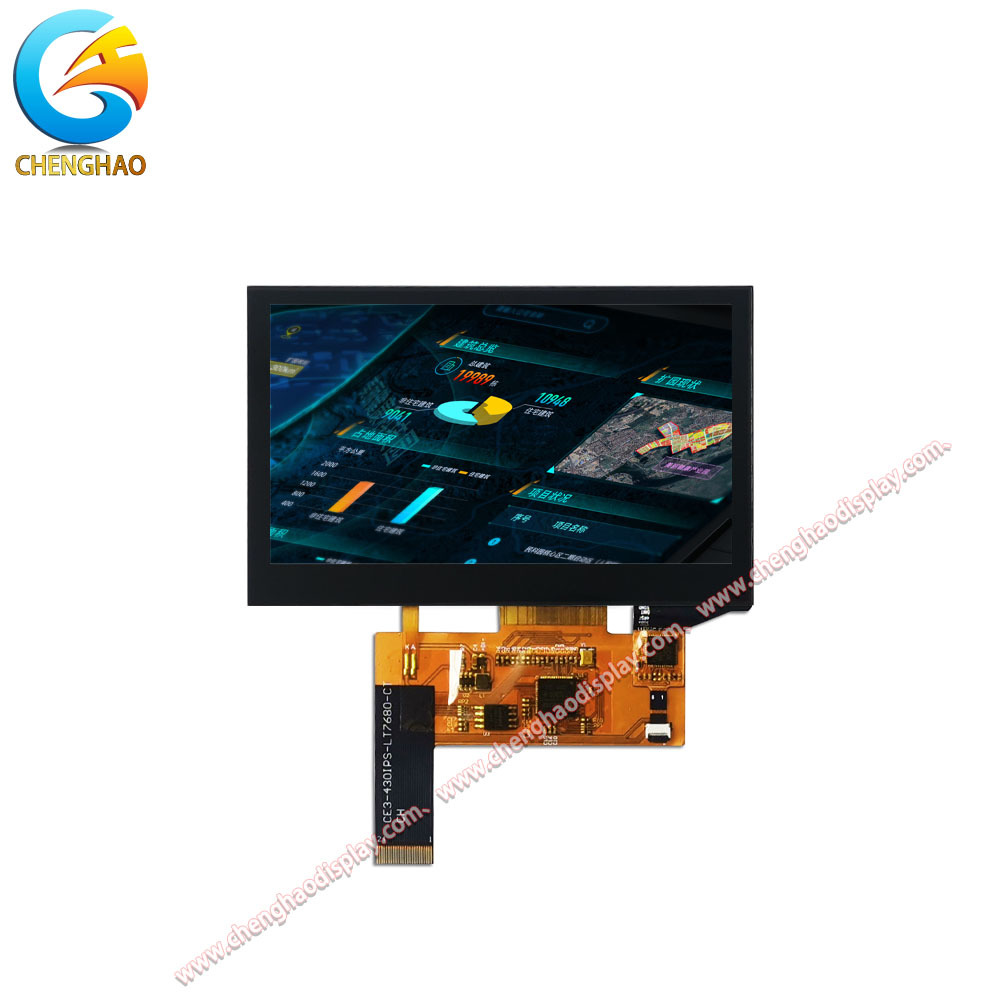

وحدة شاشة TFT مقاس 4.3 بوصة 800x480 IPS LCD 24 سنًا SPI مع لمس سعوي

وصف المنتج:

CH430WQ22A-CT هي وحدة عرض LCD TFT مقاس 4.3 بوصة مع لمسة سعة ، مصممة لمجموعة واسعة من التطبيقات الصناعية والمستهلكية. مع دقة 800 × 480 بكسل ،الوحدة تقدم صور واضحة ونص واضح، مما يجعلها مناسبة لواجهات الإنسان والآلة (HMI) والأجهزة المحمولة والأجهزة.

تستخدم الوحدة لوحة IPS (التبديل داخل الطائرة) مع وضع عرض ناقل ، عادةً أسود ، يوفر زوايا عرض واسعة من 80/80/80/80 (يسار / يمين / أعلى / أسفل).هذا يضمن لون متسق وتباين حتى عند النظر من اتجاهات منحنيةمع سطوع نموذجي من 800 cd / m2 (يمكن تخصيصه من 300 إلى 1500 cd / m2) ، تظل الشاشة قابلة للقراءة تحت الضوء المحيطي الساطع.7 مليون لون (16M) ونسبة تباين 800:1، توفير صور حيوية ومختلفة بشكل جيد.
		يستخدم لوحة اللمس السعة المدمجة واجهة I2C للرد السريع والموثوق به على اللمس.ولكن يمكن تخصيص الوحدة لدعم MCU، RGB ، LVDS ، HDMI ، وغيرها من الواجهات الشائعة. الدوائر المطبوعة المرنة (FPC) لديها 24 دبوسًا ، مما يسمح بالاندماج بسهولة في تصاميم الأنظمة المختلفة. نطاق درجة الحرارة التشغيلية هو 20 ° C إلى + 70 ° C ، ودرجة حرارة التخزين هي 30 ° C إلى + 80 ° C ، مما يضمن أداءً موثوقًا به في البيئات الصعبة. أبعاد الوحدة المدمجة هي 105.5 ملم × 67.2 ملم × 4.75 ملم ، مع مساحة نشطة 95.04 ملم × 53.86 ملم.

باختصار ، يجمع CH430WQ22A-CT بين شاشة IPS عالية الوضوح ، وملامسة قابلة للاستجابة ، وخيارات واجهة مرنة ،مما يجعلها الخيار المثالي للتطبيقات التي تتطلب أداء قوي وتخصيص.

الخصائص:

• شاشة IPS عالية الوضوحمع ضوء نموذجي يبلغ 800 cd / m2 (ويمكن تخصيصه حتى 1500 cd / m2) ، توفر الوحدة قابلية قراءة ممتازة في الهواء الطلق.توفر تقنية IPS ألوان متسقة وزوايا عرض واسعة 80 °/80 °/80 °/80 °يضمن أن المحتوى يبقى مرئياً من أي اتجاه تقريباً دون تحول لون

• لمسة سعة مع واجهة I2Cيمنح لوحة اللمس السعة المدمجة تشغيل سلس متعدد اللمسات.الاتصالات I2C تبسط التكامل وتقلل من عدد GPIOs المطلوبة مقارنة مع حلول اللمس المقاومة;

• خيارات واجهة مرنةبينما تكون واجهة العرض الافتراضية SPI ، يمكن تخصيص الوحدة لدعم MCU و RGB و LVDS و HDMI و واجهات قياسية أخرى.تتيح هذه القدرة على التكيف للمصممين مطابقة الوحدة مع مجموعة واسعة من معالجات المضيف وهياكل النظام;

• تصميم ميكانيكي صغير وقوييبلغ حجم الوحدة 105.5 ملم × 67.2 ملم × 4.75 ملم فقط، مما يجعلها مناسبة للتطبيقات ذات المساحة المحدودة.نطاق درجة حرارة التشغيل (من 20 درجة مئوية إلى +70 درجة مئوية) ونطاق التخزين (من 30 درجة مئوية إلى +80 درجة مئوية) يضمن أداء موثوق به في البيئات الصناعية والسيارات;

• قدرة تخصيص واسعةوبالإضافة إلى المواصفات القياسية ، يمكن للعملاء تعديل شكل FPC / عدد الدبوسات ، واختيار تقنيات اللمس البديلة (المقاومة أو عدم اللمس) ، وتعديل السطوع ، وتوسيع درجة حرارة التشغيل ،إضافة معالجات مضادة للوهج، وتدمج EMI الدرع. وهذا يجعل من CH430WQ22A-CT منصة متعددة الاستخدامات للمشاريع المخصصة؛

المعلمات التقنية:

التخصيص:

باعتبارها مصنعًا محترفًا لوحدات TFT LCD ، تقدم Chenghao Optoelectronic خيارات تخصيص واسعة للـ CH430WQ22A-CT لتلبية متطلبات التطبيق المحددة.عملية التخصيص عادة ما تنطوي على الخطوات التالية:

(1) تحليل الاحتياجات فريقنا الهندسي يعمل مع العميل لفهم بيئة التطبيق وتفضيلات الواجهة والقيود الميكانيكية وأهداف الأداء.

(2) تخصيص FPC يمكن تخصيص الدائرة المطبوعة المرنة في الشكل والبنية وعدد الدبابيس (المعيار الافتراضي 24 دبابيس).هذا يضمن التوجيه الأمثل والتوافق مع تخطيط PCB العميل.

(3) اختيار واجهة العرض بينما تستخدم الوحدة القياسية واجهة SPI ، يمكننا تكييف التصميم لدعم MCU ، RGB ، LVDS ، MIPI ، EDP ، HDMI ، أو مزيج من واجهات متعددة.هذه المرونة تسمح للوحدة بالاتصال مباشرة بالنظام المضيف دون محولات إضافية.

(4) تعديل الوضوح الوضوح الافتراضي هو 800 cd / m2 ، ولكن يمكننا توفير وحدات مع ضوء تتراوح من 300 cd / m2 إلى 1500 cd / m2 (و حتى 2800 cd / m2 لبعض النماذج).هذا أمر بالغ الأهمية لتطبيقات الضوء في الهواء الطلق أو عالية.

(5) تمديد درجة حرارة التشغيل نطاق التشغيل القياسي هو 20 °C إلى + 70 °C. يمكن تصميم إصدارات مخصصة لـ 10 °C إلى + 60 °C أو تمديدها إلى 45 °C إلى + 90 °C ، مناسبة للسيارات ،الصناعيةأو استخدامها في الهواء الطلق.

(6) تخصيص الغطاء الزجاجي يمكن تعديل شكل الغطاء الزجاجي وسمكها وقطعها (للأزرار والكاميرات وما إلى ذلك) وطباعة الشاشة الحريرية ومعالجات السطح (مناهضة اللمعان ، مناهضة بصمة الأصابع).

(7) خيارات لوحة اللمسات ‬ تأتي الوحدة مع لوحة لمسة سعة (واجهة I2C). يمكن للعملاء اختيار اللمسات المقاومة أو اختيار نسخة غير اللمسات ، اعتمادًا على التكلفة واحتياجات التطبيق.

(8) التحسينات البصرية يمكن تطبيق طلاءات مضادة للوهج لتقليل الانعكاساتويمكن إضافة درع التداخل الكهرومغناطيسي لتحسين سلامة الإشارة في البيئات الصاخبة.

(9) النموذج الأولي والتحقق من صحته بمجرد الانتهاء من مواصفات التخصيص ، فإننا ننتج النماذج الأولي للاختبار والموافقة. بعد تأكيد العميل ، يبدأ الإنتاج الضخم.

من خلال الاستفادة من إمكانيات التخصيص هذه، يمكن تحويل CH430WQ22A-CT إلى حل مصمم خصيصًا يتناسب تمامًا مع تصميم المنتج الخاص بالعميل.

الدعم والخدمات:

توفر Chenghao Optoelectronic دعمًا فنيًا شاملًا وخدمات ما بعد البيع لضمان التكامل الناجح والموثوقية طويلة الأجل لوحدة عرض CH430WQ22A-CT.

الدعم التقني
استشارات ما قبل المبيعات: يساعد مهندسو تطبيقاتنا العملاء على اختيار الواجهة المناسبة والإضاءة ومجموعة درجات الحرارة والتكوين الميكانيكي بناءً على متطلبات مشروعهم.
إرشادات التكامل نقدم أوراق بيانات مفصلة وشرائح دبوسية ومواصفات توقيت الواجهة وعينة رمزية للمنصات الشائعة (على سبيل المثال ، Arduino ، Raspberry Pi ، STM32).
المساعدة في التصميم المخصص

ضمان الجودة
كل وحدة تخضع لاختبارات صارمة لتوحيد الشاشة، وحساسية اللمس، والأداء الكهربائي، والتحمل البيئي.
نحن نقدم ضمانات قياسية للصناعة (عادة 12 إلى 24 شهرا) ويمكن أن نقدم خيارات ضمان موسعة لتطبيقات عالية الموثوقية.

الخدمات اللوجستية وسلسلة التوريد
كميات الطلبات المرنة من الدفعات الصغيرة إلى الإنتاج الضخم.
الشحن في جميع أنحاء العالم مع تعبئة مناسبة مضادة للصدمات والصدمات.
برامج إدارة المخزون لتسليم في الوقت المحدد.

خدمة ما بعد البيع
فريق خدمة العملاء المخصص لتتبع الطلبات، الاستفسارات التقنية، وطلبات الاستبدال.
خدمات تحليل الخلل وإصلاح الوحدات الخاضعة للحماية.
تحسين مستمر للمنتج بناء على ملاحظات العملاء.

من خلال تقديم خدمات الدعم هذه، نهدف إلى جعل CH430WQ22A-CT ليس مجرد مكون عرض، ولكن حل مدعوم بالكامل الذي يسرع تطوير المنتج الخاص بك ونشره.

الأسئلة الشائعة:

السؤال 1: ما هي الشهادات التي تمتلكها وحدة عرض LCD من Chenghao Optoelectronic CH430WQ22A-CT؟

A1: و CH430WQ22A-CT وحدة شاشة LCD معتمدة مع CE، RoHS، و FCC، وضمان الامتثال للمعايير الدولية للسلامة والبيئة.

س2: ما هو الحد الأدنى لكمية الطلب لمودول شاشة LCD CH430WQ22A-CT؟

ج2: الحد الأدنى للكمية الطلبية لهذا المنتج هو 100 قطعة.

السؤال 3: كيف يتم تعبئة وحدة العرض LCD CH430WQ22A-CT للشحن؟

ج3: يتم تعبئة جميع المنتجات بأمان لضمان السلامة أثناء النقل. يتم تعبئة المنتجات الصغيرة باستخدام الصحن بالإضافة إلى الكرتون ، بينما تستخدم الأحجام الكبيرة فتحة الرغوة بالإضافة إلى الكرتون.يمكن أيضا تخصيص التعبئة والتغليف وفقا لمتطلبات العملاء.

السؤال 4: ما هو وقت التسليم النموذجي لطلب لوحدة عرض LCD CH430WQ22A-CT؟

ج4: عادة ما يتراوح وقت التسليم بين 3 إلى 7 أيام بعد تأكيد الطلب.

السؤال 5: ما هي شروط الدفع المقبولة لشراء وحدة شاشة LCD CH430WQ22A-CT؟

ج5: شروط الدفع المقبولة تشمل TT (تحويل تلغرافي) وغيرها من الطرق كما تم الاتفاق عليها.
