شاشة LCD TFT IPS مقاس 4.3 بوصة بدقة 800×480 واجهة SPI بشاشة لمس سعوية

وصف المنتج:

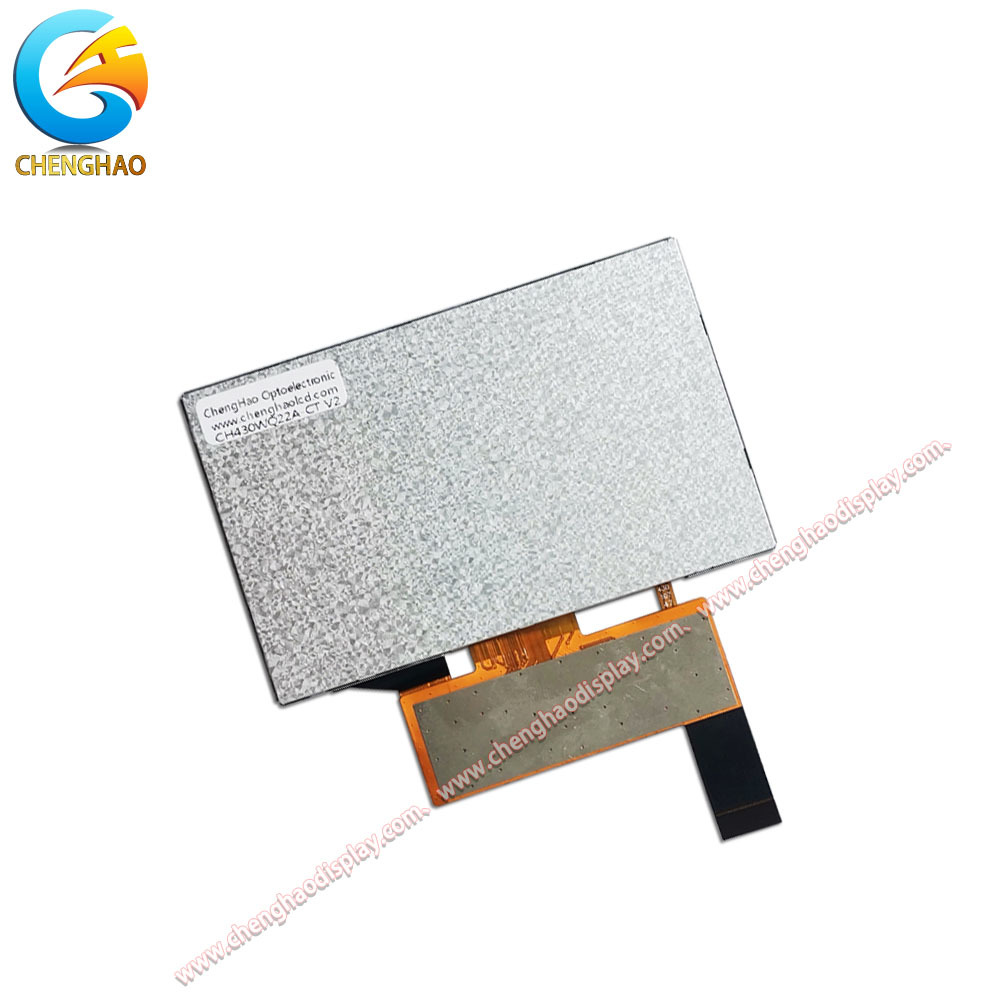

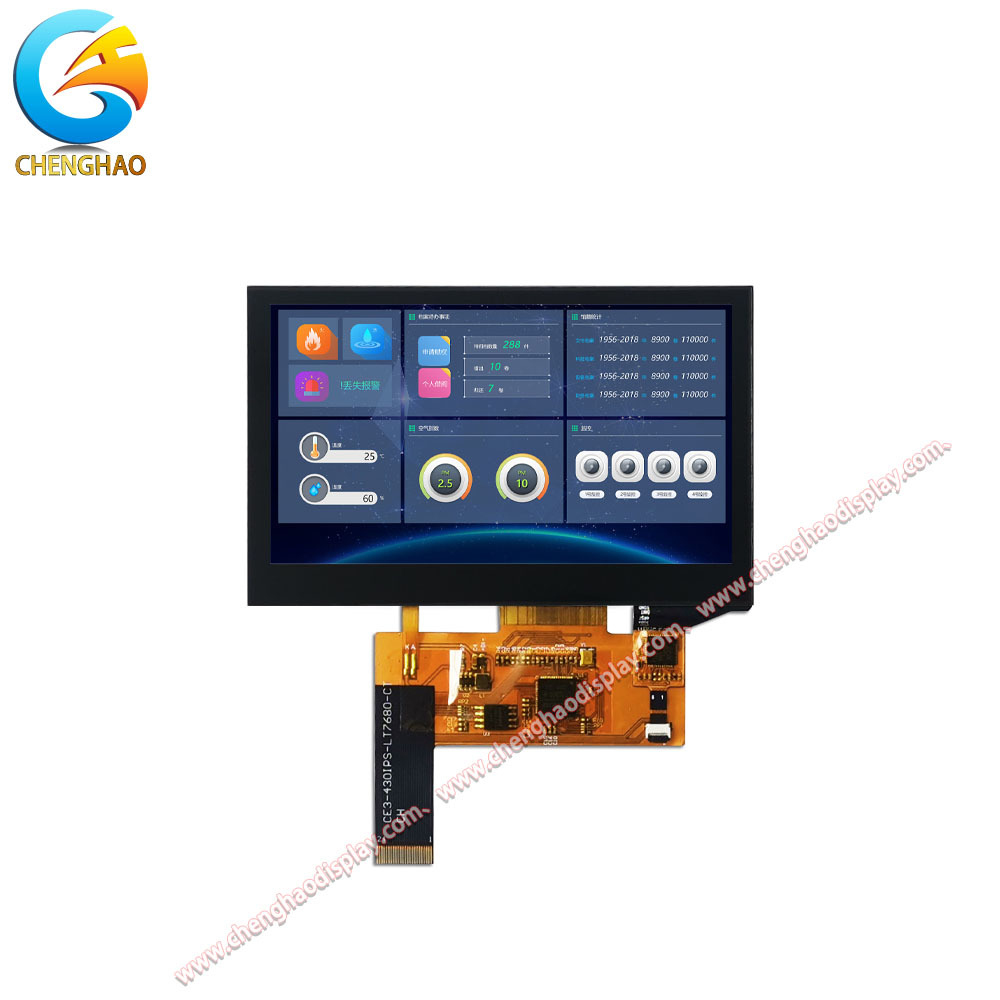

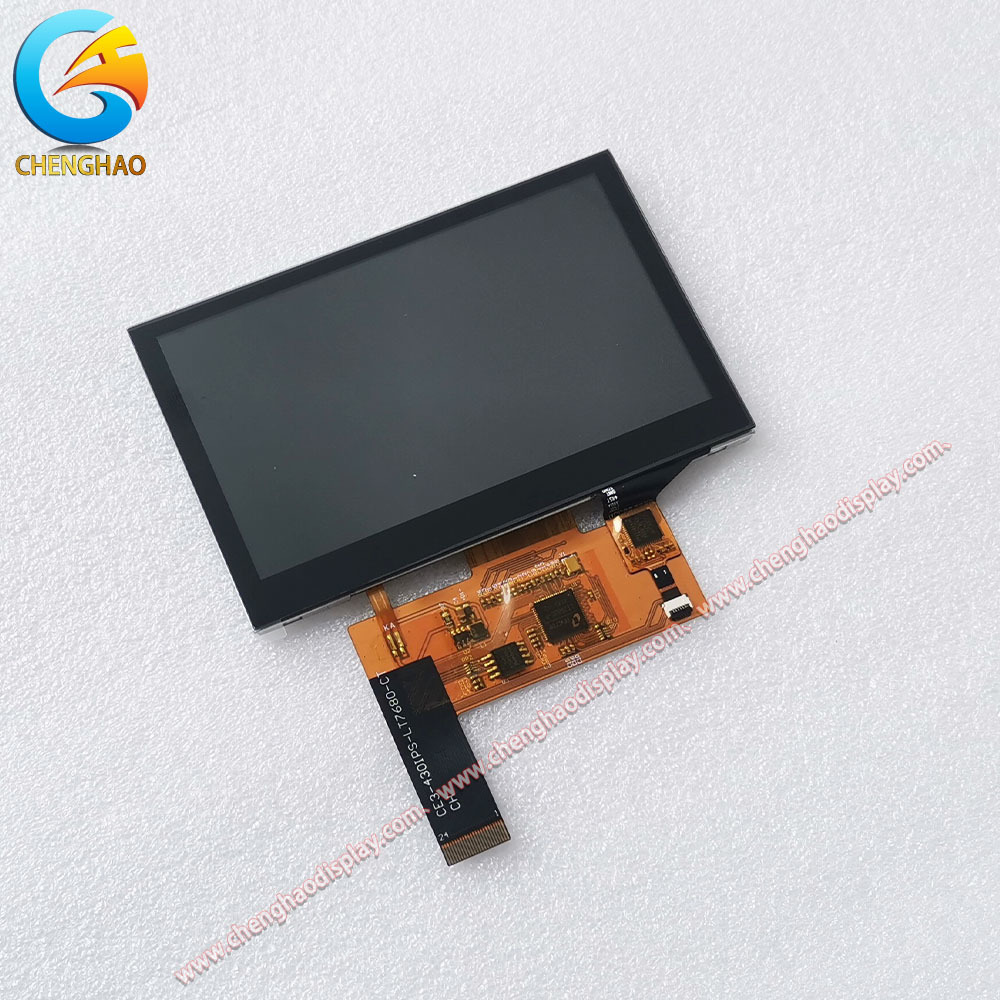

CH430WQ22A-CT عبارة عن وحدة شاشة LCD TFT عالية الأداء مقاس 4.3 بوصة ذات تصميم أفقي، تتميز بدقة 800 × 480 ولوحة لمس سعوية مدمجة. تم تصميمها بتقنية IPS، فهي توفر ألوانًا زاهية تبلغ 16.7 مليون لون، وزاوية رؤية واسعة تبلغ 80 درجة في جميع الاتجاهات، وسطوعًا عاليًا يبلغ 800 شمعة/متر مربع - قابلة للتخصيص حتى 1500 شمعة/متر مربع للبيئات الصعبة. يبلغ حجم الوحدة 105.5 × 67.2 × 4.75 ملم مع منطقة عرض نشطة تبلغ 95.04 × 53.86 ملم، مما يجعلها مثالية للتطبيقات المدمجة وعالية الوضوح. تدعم خيارات واجهة متعددة بما في ذلك SPI و MCU و RGB و LVDS و HDMI، بينما تعمل وظيفة اللمس السعوي عبر I²C. مصممة من أجل الموثوقية، فهي تعمل بسلاسة من -20 درجة مئوية إلى +70 درجة مئوية ويمكن تخزينها بين -30 درجة مئوية و +80 درجة مئوية. هذه الشاشة متعددة الاستخدامات مناسبة لواجهات المستخدم الصناعية، والأجهزة الطبية، وأنظمة السيارات، ومحطات البيع بالتجزئة الذكية.

الميزات:

• وضوح عالٍ ورؤية واسعة:تضمن دقة 800 × 480 على لوحة IPS مقاس 4.3 بوصة صورًا حادة بألوان متسقة من أي زاوية (80/80/80/80).

• إضاءة خلفية ساطعة وقابلة للتكيف:سطوع قياسي يبلغ 800 شمعة/متر مربع، قابل للتطوير إلى 1500 شمعة/متر مربع للاستخدام في الهواء الطلق أو في الإضاءة المحيطة العالية.

• دعم واجهة مرن:يتم شحنها مع SPI ولكن يمكن تكوينها لـ MCU أو RGB أو LVDS أو MIPI أو eDP أو HDMI بناءً على احتياجات النظام.

• تحمل بيئي قوي:تعمل بشكل موثوق من -20 درجة مئوية إلى +70 درجة مئوية؛ تمتد نطاق التخزين إلى -30 درجة مئوية ~ +80 درجة مئوية.

• لمس سعوي مدمج:يعزز CTP المستند إلى I²C سريع الاستجابة تفاعل المستخدم دون المساس بجودة العرض.

المعايير الفنية:

حجم الشاشة	4.3 بوصة
اتجاه العرض	80/80/80/80
درجة حرارة التشغيل	-20 ~ +70 درجة مئوية
التباين	800
سطوع الشاشة	800 شمعة/متر مربع
واجهة اللمس	IIC
نوع الوحدة	4.3" TFT+CTP
اللون	16 مليون
درجة حرارة التخزين	-30 ~ +80 درجة مئوية
وضع العرض	IPS / Transmissive / Normally Black

التخصيص:

توفر Chenghao Optoelectronic تخصيصًا شاملاً لـ CH430WQ22A-CT لتلبية متطلبات التطبيقات المتنوعة. يمكن للعملاء تخصيص تخطيط FPC - بما في ذلك عدد الدبابيس والشكل والتوجيه - لمطابقة تصميم PCB الخاص بهم. تتيح مرونة الواجهة دمج معايير إشارة واحدة أو متعددة مثل SPI أو RGB أو LVDS أو HDMI داخل وحدة واحدة. يمكن تعديل شدة الإضاءة الخلفية من 300 إلى 1500 شمعة/متر مربع (أو أعلى عند الطلب)، مما يضمن رؤية مثالية عبر ظروف الإضاءة. بالنسبة للبيئات القاسية، يمكن تمديد نطاقات درجة حرارة التشغيل إلى -45 درجة مئوية ~ +90 درجة مئوية. تشمل التخصيصات الإضافية معالجة السطح المضادة للتوهج، والتدريع الكهرومغناطيسي، وأغطية زجاجية مقواة مع فتحات مخصصة أو طباعة حريرية، وتكوينات لمس مقاومة اختيارية أو بدون لمس. يخضع كل تعديل للتحقق الصارم للحفاظ على السلامة البصرية والميكانيكية.

الدعم والخدمات:

توفر Chenghao Optoelectronics دعمًا فنيًا شاملاً لـ CH430WQ22A-CT، بدءًا من التقييم وحتى الإنتاج الضخم. يتلقى العملاء وثائق فنية كاملة، بما في ذلك أوراق البيانات ومخططات التوقيت والمخططات المرجعية. يمكن لفريق الهندسة لدينا المساعدة بسرعة في تكامل برنامج التشغيل ومعايرة اللمس وتكوين الواجهة. نقدم أيضًا عينات للنماذج الأولية ويمكننا إجراء اختبار التوافق بناءً على الطلب. تتضمن خدمة ما بعد البيع ضمانًا للمنتج لمدة 13 شهرًا ومساعدة فنية عبر الإنترنت عن بُعد لمساعدة العملاء على تسريع إطلاق المنتج. من خلال الاستفادة من خطوط الإنتاج المعتمدة من ISO ونظام لوجستي عالمي فعال، تضمن Chenghao تسليمًا مستقرًا وضمانات إمداد طويلة الأجل للعملاء الصناعيين والتجاريين في جميع أنحاء العالم.

الأسئلة الشائعة:

س1: ما هو رقم طراز وحدة شاشة LCD هذه؟

ج1: رقم طراز وحدة شاشة LCD هذه هو CH430WQ22A-CT.

س2: ما هي الشهادات التي تحملها وحدة شاشة LCD من Chenghao Optoelectronic؟

ج2: هذا المنتج معتمد بشهادات CE و RoHS و FCC.

س3: ما هو الحد الأدنى لكمية الطلب لوحدة شاشة LCD CH430WQ22A-CT؟

ج3: الحد الأدنى لكمية الطلب لوحدة شاشة LCD هذه هو 100 قطعة.

س4: كيف يتم تغليف وحدة شاشة LCD للشحن؟

ج4: يتم تعبئة جميع المنتجات بشكل آمن لضمان السلامة أثناء الشحن. تستخدم المنتجات صغيرة الحجم عبوات صينية بالإضافة إلى الكرتون، بينما تستخدم الأحجام الأكبر فتحة رغوية بالإضافة إلى عبوات الكرتون. يمكن أيضًا تصميم التغليف المخصص وفقًا لمتطلبات العملاء.

س5: ما هو وقت التسليم النموذجي لطلبات طراز CH430WQ22A-CT؟

ج5: وقت التسليم المعتاد هو ما بين 3 إلى 7 أيام.

س6: ما هي شروط الدفع المقبولة لشراء وحدة شاشة LCD هذه؟

ج6: تشمل شروط الدفع TT (التحويل البرقي) أو الطرق الأخرى المتفق عليها بشكل متبادل.

س7: ما هي القدرة الإنتاجية الشهرية لوحدة شاشة LCD من Chenghao Optoelectronic؟

ج7: تبلغ القدرة الإنتاجية ما يصل إلى 50,000,000 قطعة شهريًا.
