| Minimum Order Quantity : | No Moq | Packaging Details : | All The Products Are Packed In Right Way To Keep It Safe. For Small Sizes Of Products We Use Tray + Carton, For Bigger Sizes We Use Foam Slot + Carton. We Also Design Packages According To Customers' Requirements |
|---|---|---|---|
| Delivery Time : | 3~7 Days | Payment Terms : | TT Or Others |
| Supply Ability : | 20000000 Pcs/month |
| اسم العلامة التجارية: | Chenghao Optoelectronic | إصدار الشهادات: | CE 、RoHS、FCC |
|---|---|---|---|
| Model Number: | CH101WX05C-CT | وثيقة: | كتيب المنتج PDF |
|
معلومات تفصيلية |
|||
| وضع العرض: | IPS / معبر / أسود طبيعي | حجم لوحة HDMI: | 46x50x5 ملم |
|---|---|---|---|
| واجهة الوحدة: | HDMI | اسم المنتج: | شاشة اتش دي ام اي 10.1 بوصة |
| عرض الاتجاه: | 80/80/80/80 | حجم المنطقة النشطة TFT: | 135.36x216.576 ملم |
| إمدادات الطاقة العاملة: | USB-DC5V | نوع الوحدة: | لوحة تشغيل TFT + CTP + HDMI مقاس 10.1 بوصة |
| إبراز: | 10شاشة لمسة TFT صناعية بطول 1 بوصة,وحدة TFT للوحة المحركات HDMI,شاشة LCD تعمل باللمس 800x1280,HDMI driver board TFT module,capacitive touchscreen LCD 800x1280 |
||
منتوج وصف

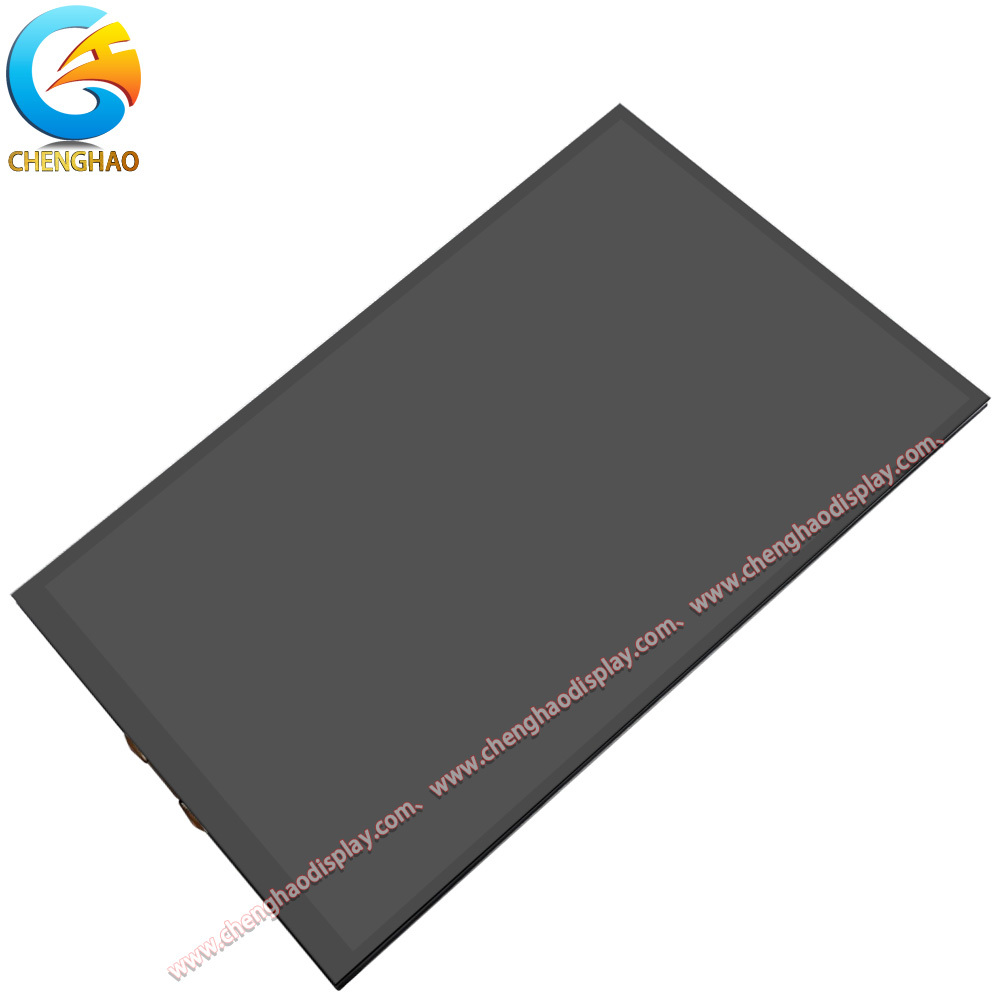

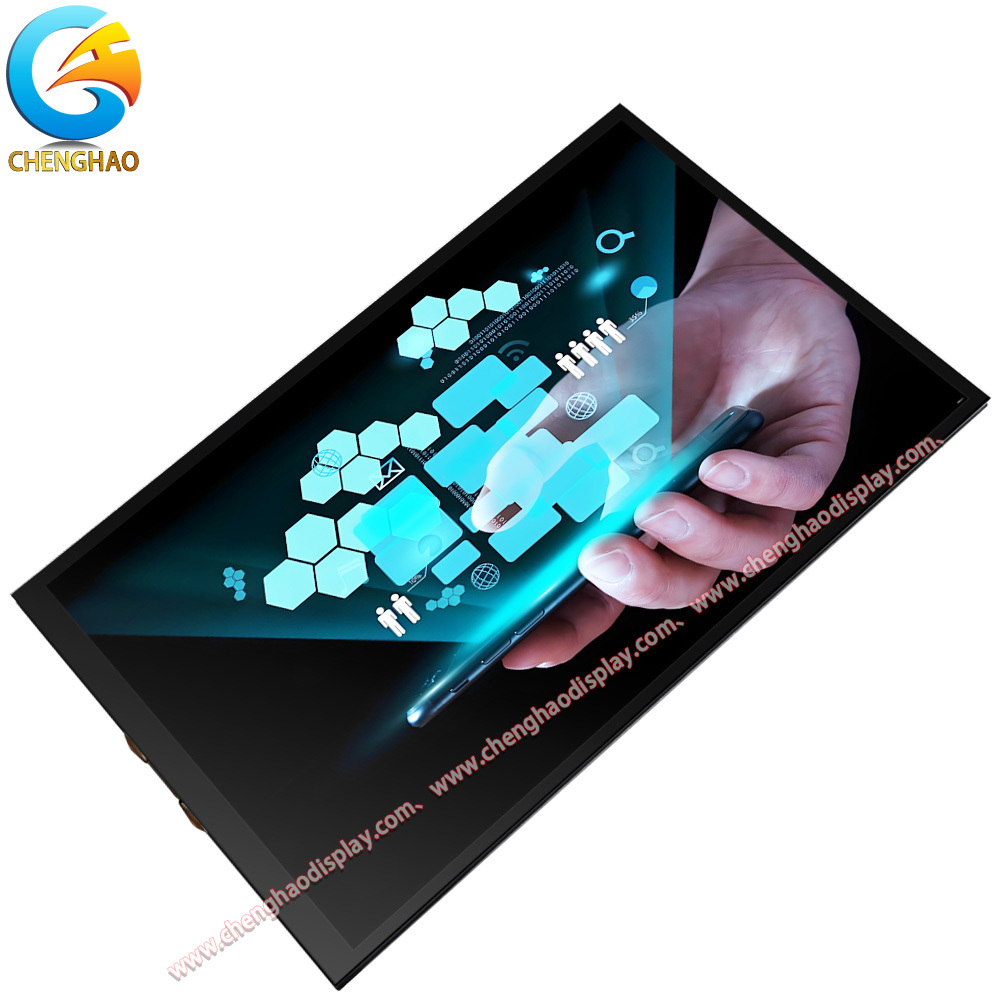

CH101WX05C-CT هي وحدة TFT LCD مقاس 10.1 بوصة مصممة لتوفير أداء بصري موثوق به مع تقنية IPS (In-Plane Switching) ،الذي يضمن إعادة إنتاج الألوان المتسقة وزوايا عرض واسعة من 80 درجة في جميع الاتجاهاتتمتلك وحدة العرض هذه دقة 800×1280 بكسل، مما يوفر صور واضحة وحادة مناسبة لمختلف التطبيقات التي تتطلب مخرجات بصرية مفصلة.وضع العرض المنقول جنبا إلى جنب مع خلفية سوداء عادة يعزز التباين، مما يجعل الشاشة قابلة للقراءة في ظروف إضاءة مختلفة.
 |
واحدة من الجوانب الرئيسية لـ CH101WX05C-CT هي دمج لوحة لمسة سعة مع عمق عدسة زجاجية 1.1 ملم. يدعم لوحة اللمس إدخال متعدد اللمسات ،تمكين تفاعلات مستخدم بديهية ومتجاوبةيتم تشغيل وظيفة اللمس عبر USB (DC 5V) ، مما يسهل الاتصال وإدارة الطاقة ، مما يجعلها متوافقة مع مجموعة واسعة من الأجهزة وأنظمة التشغيل بما في ذلك Windows ،لينكس، macOS، وبرامج Raspberry Pi. يستخدم نظام الضوء الخلفي للوحدة مصابيح LED بيضاء توفر ضوءًا يصل إلى 300 cd / m2 ، وهو مناسب للبيئات الداخلية ويمكن تخصيصه لتلبية متطلبات سطوع محددة.مسافة نقطة TFT من 0.1692 ملم يضمن كثافة البكسل الدقيقة، مما يسهم في قدرة الشاشة على عرض الرسومات المفصلة والنص بحرارة. تبلغ مساحة الشاشة النشطة 135.36 ملم × 216.576 ملم،توفير مساحة واسعة لمواجهات المستخدمين والمحتوى الوسائط المتعددة. من حيث التصميم المادي ، تحتفظ CH101WX05C-CT بملف رقيق بسماكة إجمالية تبلغ 4.45 مم ، بما في ذلك PCBA والمكونات. أبعاد المخططات للوحدة هي 143.4 ملم في العرض و 228.9 ملم في الارتفاع، مما يجعلها مناسبة لدمجها في الأجهزة المدمجة حيث كفاءة المساحة أمر بالغ الأهمية. يشمل البناء القوي طبقات متعددة مثل جهاز الاستشعار الزجاجي،SCA (مسمار المسافة والغطاء)، والحشو الرغوة، والتي مع بعضها تعزز المتانة والحفاظ على حساسية اللمس. |

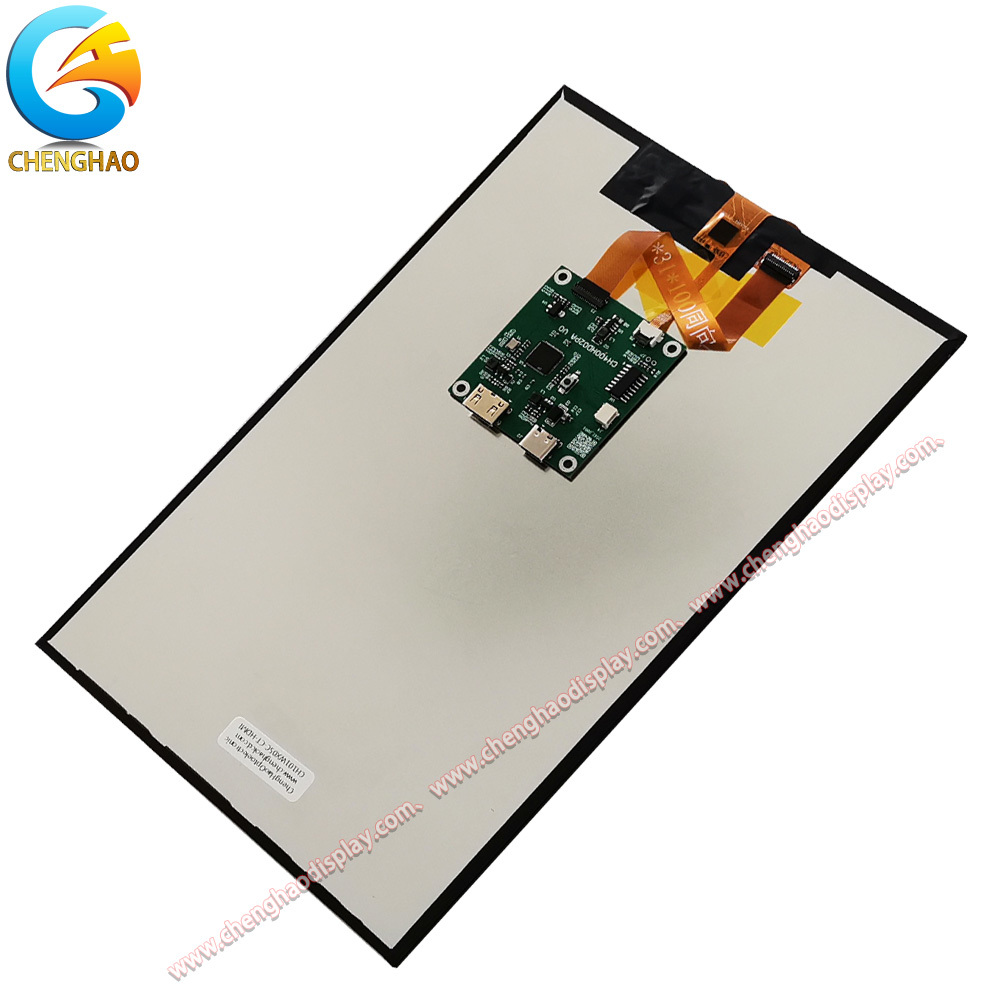

يتم تسهيل الاتصال من خلال لوحة واجهة HDMI بحجم 46 ملم × 50 ملم × 5 ملم ، تدعم نقل الفيديو عالي الجودة. هذه الواجهة ، جنبا إلى جنب مع اتصال لوحة اللمس USB ،يسمح بالاندماج السلس في مختلف الأنظمة المدمجة، والمعدات الصناعية، والإلكترونيات الاستهلاكية. تتوافق الوحدة مع أنظمة تشغيل متعددة لتوسيع نطاق تطبيقها.
بشكل عام، فإن CH101WX05C-CT هو حل عرض متعدد الاستخدامات مصمم لصناعات مثل التحكم الصناعي والأجهزة الطبية وعروض السيارات وأنظمة المنازل الذكية ومعدات إنترنت الأشياء.مزيج من الصور عالية الدقة، وملامسة قابلة للاستجابة ، وخيارات واجهة مرنة تجعلها خيارًا عمليًا للمطورين الذين يبحثون عن وحدة TFT LCD موثوقة وقابلة للتخصيص.
الأبعاد الخارجية الدقيقة
تتمتع وحدة CH101WX05C-CT بأبعاد خارجية دقيقة تبلغ 143.4 مم في العرض ، و 228.9 مم في الارتفاع ، وأقصى سمك 4.45 مم بما في ذلك PCBA والمكونات.هذا التقييم الدقيق يدعم التكامل في الأجهزة حيث تحسين المساحة أمر بالغ الأهمية، مثل الأجهزة الإلكترونية المحمولة والأنظمة المدمجة.
دقة عالية
يقدم هذا الشاشة دقة 800 (RGB) × 1280 بكسل، مما يضمن عرض صورة مفصلة وحادة. كثافة البكسل تدعم تقديم واضح للنص والرسومات،مما يجعلها مناسبة للتطبيقات التي تتطلب وضوحا بصريا عاليا، بما في ذلك الأجهزة الطبية والواجهات الصناعية.
واجهة HDMI LCD
يستخدم CH101WX05C-CT واجهة HDMI لإدخال الفيديو ، مما يسهل نقل الإشارة الرقمية عالية الجودة.هذه الواجهة متوافقة على نطاق واسع مع منصات الحوسبة الحديثة والأنظمة المدمجة، مما يسمح بالاتصال المباشر وتقليل تدهور الإشارة مقارنة بالواجهات التناظرية.
زوايا رؤية واسعة
مع زاوية مشاهدة 80 درجة في جميع الاتجاهات (أعلى، أسفل، يسار، يمين) ، يحتفظ الشاشة بالألوان والإضاءة المتسقة حتى عند النظر خارج المحور.هذه السمة ضرورية في البيئات التعاونية أو الشاشات متعددة المستخدمين حيث تكون رؤية الشاشة من زوايا مختلفة ضرورية.
وظيفة لمسة سعة
مجهزة لوحة لمسة سعة ، تدعم الوحدة الإيماءات متعددة اللمسات وتوفر حساسية اللمس الاستجابة. يتم تشغيل لوحة اللمس عبر USB (DC 5V) ،تبسيط التكامل وضمان التوافق مع مجموعة متنوعة من أنظمة التشغيل بما في ذلك ويندوز، لينكس، و macOS.
| واجهة لوحة اللمس | USB |
| نوع الضوء الخلفي | مصباح ليد أبيض |
| واجهة الوحدة | HDMI |
| إمدادات الطاقة | USB-DC5V |
| TFT نقطة الطوق | 0.1692 × 0.1692 ملم |
| حجم منطقة TFT النشطة | 135.36 × 216.576 ملم |
| حجم لوحة HDMI | 46 × 50 × 5 ملم |
| وضع العرض | IPS / ناقل / عادةً أسود |
| القرار | 800 × 1280 نقطة |
| السطوع | 300 Cd / m2 (300 ~ 3000 اختياري) |
التحكم الصناعي
في أنظمة التحكم الصناعية، غالبًا ما يتم دمج وحدة CH101WX05C-CT في لوحات المشغل وواجهات الإنسان والآلة.شاشة IPS 1 بوصة بدقة 800x1280 بكسل توفر تصورًا واضحًا لمعلمات العملية، ووضعيات النظام ، وقوائم التحكم. تضمن زاوية المشاهدة الواسعة 80 درجة أن العديد من المشغلين يمكنهم عرض الشاشة في وقت واحد دون تشويه أو تحول في اللون.لوحة اللمس السعة يسمح لدخول التحكم البديهي، مما يتيح للمشغلين التنقل بفعالية في البرمجيات الصناعية المعقدة، وتبسيط واجهة HDMI الاتصال بالتحكم الصناعي والأنظمة المدمجة،مما يجعلها خيارًا موثوقًا لأتمتة المصانع ومعدات المراقبة.
المنزل الذكي
في تطبيقات المنازل الذكية ، يعمل CH101WX05C-CT كشاشة تحكم مركزية لأجهزة مثل الحرارة الذكية واللوحات الأمنية ومحاور الأتمتة المنزلية.حجمها المدمج وملفها الرقيق يسمح لها أن تكون مضمنة بسلاسة في وحدات التحكم المثبتة على الجدارتعمل وظيفة التلامس المتعدد السعة على دعم الأوامر القائمة على الإيماءات، مما يعزز تجربة المستخدم لضبط الإضاءة أو درجة الحرارة أو إعدادات الأمان.توافق الوحدة مع أنظمة تشغيل متعددة، بما في ذلك لينكس و Raspberry Pi ، يسهل الاندماج مع منصات المنزل الذكي الشائعة.ضمان مشاهدة مريحة دون استهلاك طاقة مفرط.
المعدات الطبية
في الأجهزة الطبية، يستخدم جهاز CH101WX05C-CT في معدات مثل أنظمة مراقبة المرضى والأدوات التشخيصية والأجهزة الصحية المحمولة.توفر تقنية الدقة العالية وتكنولوجيا IPS إعادة إنتاج الألوان بدقة ومتسقة، وهو أمر بالغ الأهمية لعرض العلامات الحيوية والتصوير الطبي بوضوح. تتيح لوحة اللمس السعة لمهنيي الرعاية الصحية التفاعل مع الجهاز بسهولة،تحسين كفاءة سير العملإن بناء الوحدة القوي وأدائها الموثوق به تحت نطاق درجة حرارة واسع يجعلها مناسبة للبيئات السريرية.واجهة HDMI تدعم الاتصال السلس مع مختلف منصات الحوسبة الطبيةلضمان الرؤية السلسة للبيانات والتحكم فيها.
س1: ما هو رقم طراز شاشة تشينغهاو التشينغهاو التشينغهاو التشينغهاو التشينغهاو التشينغهاو التشينغهاو؟
A1: رقم الطراز هو CH101WX05C-CT.
السؤال الثاني: هل لهذه الشاشة لمس أي شهادات؟
ج2: نعم، المنتج معتمد مع CE، RoHS، و FCC.
س3: هل هناك حد أدنى للكميات المطلوبة لهذا المنتج؟
ج3: لا، لا يوجد حد أدنى لكمية الطلب لشاشة لمسة CH101WX05C-CT.
س4: كيف يتم تعبئة المنتج لضمان السلامة أثناء التسليم؟
ج4: يتم تعبئة جميع المنتجات بأمان. بالنسبة للأحجام الصغيرة ، نستخدم عبوة الصحن بالإضافة إلى الكرتون ؛ بالنسبة للأحجام الكبيرة ، يتم استخدام فتحة الرغوة بالإضافة إلى الكرتون.يمكننا أيضا تصميم التعبئة والتغليف وفقا لمتطلبات العملاء.
السؤال 5: ما هو وقت التسليم النموذجي لهذه الشاشة اللمسية؟
ج5: فترة التسليم تتراوح عادة بين 3 إلى 7 أيام.
س6: ما هي شروط الدفع المقبولة لشراء هذا المنتج؟
ج6: يمكن الدفع عن طريق TT (تحويل تلغرافي) أو غيرها من الطرق المتفق عليها.
س7: ما هي قدرة توريد تشينغهاو أوبتوإلكترونيك لهذه الشاشة اللمسية؟
الجواب: قدرة التوريد تصل إلى 20،000ألف قطعة شهرياً
