10.1 بوصة HDMI شاشة LCD 1280x800 IPS وحدة TFT دعم ويندوز،لينكس،راسبري باي،ماك أوس نظام التشغيل

وصف المنتج:

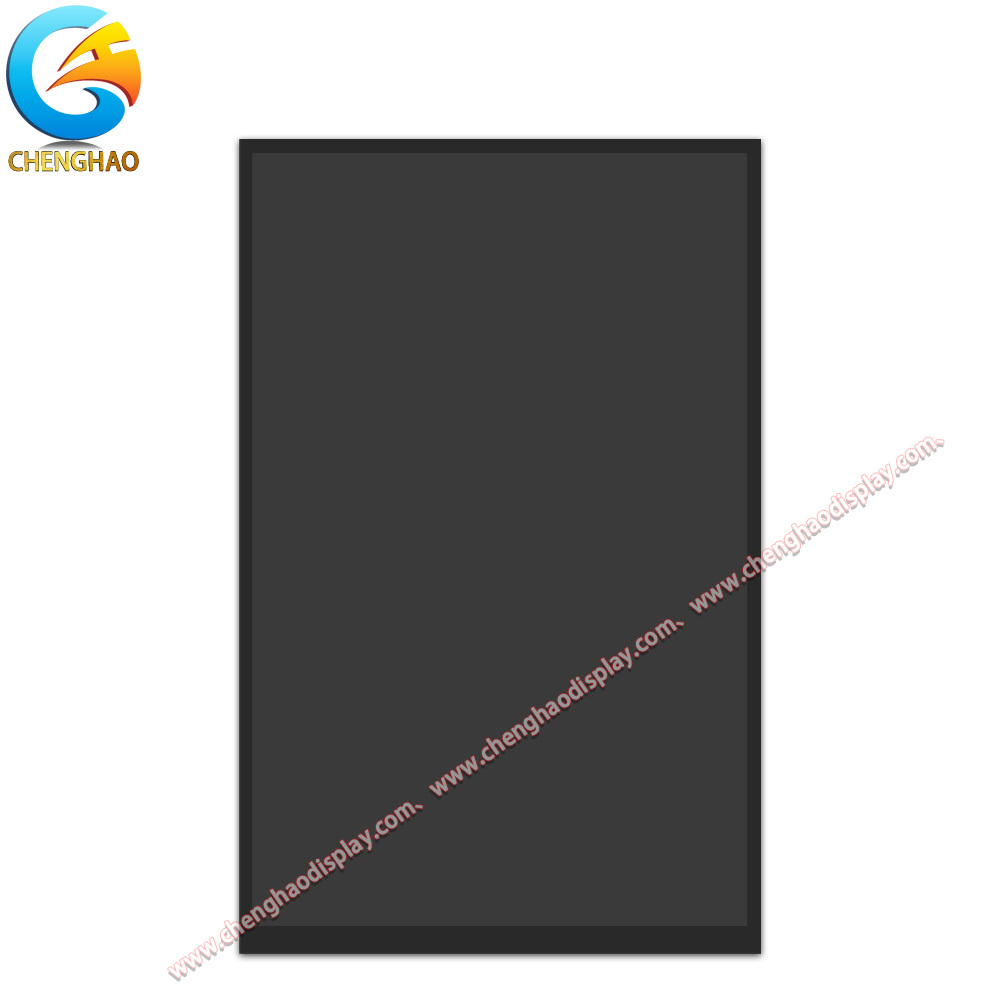

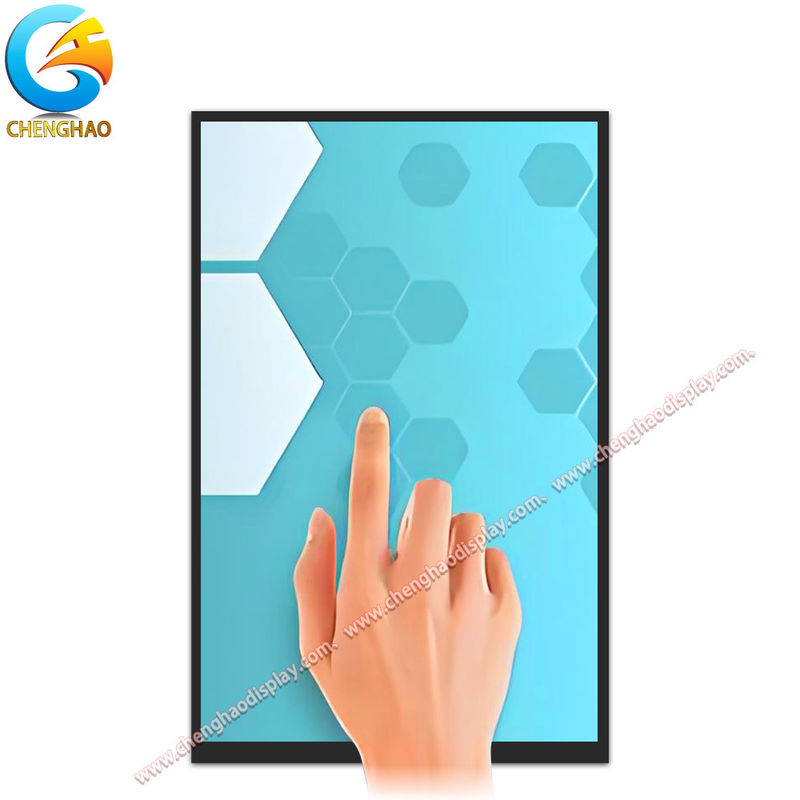

CH101WX05C-CT هي وحدة عرض LCD TFT مقاس 10.1 بوصة تلبي احتياجات التطبيقات المتنوعة مع مزيج متوازن من الحجم والقرار وخيارات الواجهة.مع دقة 800x1280 بكسل، فإنه يوفر صور واضحة ومفصلة مناسبة للتطبيقات الصناعية والطبية والإلكترونيات الاستهلاكية.تكنولوجيا لوحة IPS تضمن زاوية عرض واسعة من 80 درجة أفقيا و عموديا، الحفاظ على لون ثابت وتباين حتى عند النظر من الجانب. تتضمن الوحدة شاشة لمسة قابلة للكهرباء من الزجاج بقوة 1.1 ملم ، يتم تشغيلها عبر USB (DC 5V) ، وتدعم استشعار اللمس بخمس نقاط.يستخدم العرض إضاءة خلفية LED بيضاء بدقة 300 cd / m2، مناسبة للبيئات الداخلية، وتوازن بين الوضوح واستهلاك الطاقة.
		يتم تجهيز CH101WX05C-CT مع لوحة واجهة HDMI 46 × 50 × 5 مم لسهولة الاتصال بالأجهزة الرقمية الحديثة والأنظمة المدمجة ، ودعم الاستخدام المباشر على منصات مثل ويندوز ، لينكس ،macOS، و Raspberry Pi. مقاس 143.4 ملم × 228.9 ملم مع سمك إجمالي قدره 4.45 ملم (بما في ذلك PCBA والمكونات) ، وهو مناسب للتطبيقات التي تتطلب حلًا عرضيًا رقيقًا وخفيف الوزن. يتضمن هيكل الوحدة مستشعر زجاجي ، SCA ، وطبقة عازلة رغوة لضمان المتانة وحساسية اللمس. يدعم تصميمه القوي أداءً مستقرًا على نطاق درجة حرارة واسع ،مما يجعلها مناسبة للسيطرة الصناعية، المنزل الذكي، الأجهزة الطبية، وتطبيقات السيارات.

بشكل عام ، يوازن CH101WX05C-CT بين الأداء والتنويع وسهولة التكامل ، مما يجعله خيارًا عمليًا للمطورين الذين يبحثون عن وحدات TFT LCD قابلة للتخصيص والموثوقية.

الخصائص:

واجهات HDMI و USB متكاملة
تتضمن وحدة CH101WX05C-CT واجهة HDMI لإدخال الفيديو واجهة USB لتشغيل لوحة اللمس السعة.هذا المزيج يسمح بالاتصال بسهولة مع أجهزة مختلفة وأنظمة تشغيل مثل ويندوز، لينكس، ماكوس، وراسبري باي، وتعزيز التوافق وتبسيط تكامل النظام.

سطوع عالي مع ضوء خلفي أبيض LED
مجهزة بإضاءة خلفية LED بيضاء ، توفر الوحدة ضوءًا يصل إلى 300 cd / m2 ، وهذا المستوى من الوضوح يضمن مرئية واضحة في البيئات الداخلية مع الحفاظ على كفاءة الطاقة ،مما يجعلها مناسبة لمجموعة واسعة من التطبيقات.

البناء المتعدد الطبقات
تم بناء وحدة العرض مع طبقات متعددة بما في ذلك عدسة زجاجية سميكة 1.1 ملم ، SCA (Spacer and Cover Adhesive) ، مستشعر زجاجي ، ومحشو رغوة.هذا التصميم الطبقي يزيد من متانة الوحدة ويحافظ على حساسية اللمس موثوق بها أثناء الاستخدام.

تصميم رقيق ومدمج
مع سمك إجمالي قدره 4.45 مم فقط (بما في ذلك PCBA والمكونات) وأبعاد الخطوط العريضة 143.4 مم × 228.9 مم ، يوفر CH101WX05C-CT عامل شكل رقيق ومدمج.هذا يجعلها مثالية لدمجها في الأجهزة ذات المساحة المحدودة والتطبيقات التي تتطلب حل عرض خفيف الوزن.

المعلمات التقنية:

التخصيص:

توفر وحدة العرض CH101WX05C-CT خيارات تخصيص واسعة مصممة لتلبية متطلبات المشروع المحددة داخل صناعة TFT LCD.عادة ما تبدأ عملية التخصيص بمشورة مفصلة لفهم احتياجات الطلب الفريدة للعميل، بما في ذلك حجم الشاشة المطلوب، والدقة، ونوع الواجهة، ووظائف اللمس، والظروف البيئية.

أحد جوانب التخصيص الرئيسية هو التصميم الميكانيكي. يمكن للعملاء طلب تعديلات على أبعاد المخططات للوحدة،أو مواقع فتحات التثبيت لضمان الاندماج السلس في أغلفة المنتجاتعلى سبيل المثال ، يمكن ضبط سمك العدسة الزجاجية أو الوحدة الكلية لتناسب تصاميم الأجهزة الرقيقة أو المدمجة. هذه المرونة حاسمة للتطبيقات في لوحات التحكم الصناعية ،الأجهزة الطبيةأو لوحات التحكم في السيارات حيث تقييدات المساحة شائعة.

تخصيص الواجهة هو مجال مهم آخر. في حين أن CH101WX05C-CT القياسي يأتي مع واجهة HDMI و لوحة لمسة سعة تعمل بالوسيط USB،قد يتطلب العملاء واجهات بديلة مثل MIPIتشينغهاو أوبتوإلكترونيك تدعم إعادة تعريف واجهات شاشة LCD و لوحة اللمستمكين التوافق مع مختلف لوحات التحكم وأنظمة التشغيل، مما يقلل من وقت التطوير ويعزز استقرار النظام.

الضوء الخلفي والإضاءة المعدلة متاحة أيضا. The module’s white LED backlight with a default luminance of 300 cd/m² can be customized to higher brightness levels for outdoor or high ambient light environments or dimmed for power-saving in portable devicesبالإضافة إلى ذلك، يمكن للعملاء تحديد ميزات مثل الطلاء المضاد للوهج أو التحسينات القابلة للقراءة في ضوء الشمس لتحسين الرؤية في ظل ظروف الإضاءة الصعبة.

تتضمن تخصيص لوحة اللمس خيارات لتقنيات اللمس المختلفة ، مثل السعة أو المقاومة ،ويمكن تصميم جهاز الاستشعار باللمس لتقديم الدعم للإيماءات المفردة أو متعددة اللمساتيمكن تعديل واجهات لوحة اللمس إلى I2C أو SPI أو USB اعتمادًا على متطلبات العميل ، مما يضمن اندماج سلس مع النظام المستهدف.

خلال عملية التخصيص، تشينغهاو أوبتوإلكترونيك تتعاون عن كثب مع العملاء،توفير تطوير النموذج الأولي واختبار تكراري لضمان أن المنتج النهائي يلبي جميع المواصفات الوظيفية والجماليةهذا النهج الحل من محطة واحدة من التصميم والنموذج الأولي إلى الإنتاج الضخم يسمح للعملاء بالحصول على وحدة TFT LCD مصممة خصيصًا خصيصًا لاحتياجات التطبيقات الخاصة بهم.

الأسئلة الشائعة:

س1: ما هو رقم الطراز لهذه الشاشة الملموسة LCD TFT؟

ج1: رقم النموذج هو CH101WX05C-CT من Chenghao Optoelectronic.

س2: هل هذا المنتج لديه أي شهادات؟

ج2: نعم، شاشة لمسة LCD TFT السعة معتمدة مع CE، RoHS، و FCC.

س3: هل هناك حد أدنى للكميات المطلوبة لهذا المنتج؟

ج3: لا، لا يوجد حد أدنى لكمية الطلب (لا يوجد حد أقصى للطلب) لهذا المنتج.

س4: كيف يتم تعبئة المنتج لضمان السلامة أثناء التسليم؟

ج4: يتم تعبئة جميع المنتجات بشكل مناسب للحفاظ عليها آمنة. يتم تعبئة الأحجام الصغيرة باستخدام الصحن + الكرتون ، في حين أن الأحجام الكبيرة تستخدم فتحة الرغوة + الكرتون.يمكن أيضا تخصيص التعبئة والتغليف وفقا لمتطلبات العملاء.

س5: ما هو الوقت النموذجي للتسليم وشروط الدفع لطلب هذه الشاشة اللمسية؟

ج5: عادة ما يكون وقت التسليم بين 3 إلى 7 أيام. شروط الدفع تشمل TT (تحويل تلغرافي) أو غيرها من الطرق المتفق عليها.

س6: ما هي قدرة توريد تشينغهاو أوبتوإلكترونيك لهذا المنتج؟

ج6: تشينغهاو أوبتو إلكترونيك يمكن أن توفر ما يصل إلى 20،000ألف قطعة شهرياً
