2.8 بوصة شاشة لمسة LCD Tft 50pin واجهة SPI 240x320 شاشة IPS

Minimum Order Quantity : 100 Pcs Packaging Details : All The Products Are Packed In Right Way To Keep It Safe. For Small Sizes Of Products We Use Tray + Carton, For Bigger Sizes We Use Foam Slot + Carton. We Also Design Packages According To Customers' Requirements
Delivery Time : 3~7 Days Payment Terms : TT
Supply Ability : 300K Pcs/month
اسم العلامة التجارية: Chenghao Optoelectronic إصدار الشهادات: RoHS,CE、FCC
Model Number: CH280QV22H-CTB وثيقة: كتيب المنتج PDF

معلومات تفصيلية

نوع LCD: 2.8 "TFT+ CTP حجم المنطقة النشطة: 43.2 * 57.6 مم
اتجاه الرؤية: 80/80/80/80 واجهة تعمل باللمس: IIC
التباين: 800: 1 درجة حرارة التخزين: -30 ~ +80 درجة
نوع اللمس: بالسعة وضع العرض: IPS / معبر / أسود طبيعي
إبراز:

2.8 بوصة شاشة لمسة LCD Tft,شاشة لمسة LCD 240x320

,

240x320 Lcd Tft Touch Screen

منتوج وصف

وصف المنتج:




CH280QV22H-CTB هي وحدة عرض LCD TFT لمسة سعة 2.8 بوصة من شركة Chenghao Optoelectronic. لديها دقة 320 × 240 وتستخدم واجهة SPI.يستخدم على نطاق واسع في التحكم الصناعيالمنزلية الذكية والمعدات الطبية ومحطات إنترنت الأشياء والمعدات المثبتة على المركبات.يدعم ألوان 262K، وله سطوع يصل إلى 300 cd/m2.



هذه الوحدة لديها تصميم هيكلي مضغوط ، بحجم إجمالي 56 × 74 × 3.74 مم ومساحة عرض 43.2 × 57.6 مم. وهي مجهزة بزجاج غطاء بسماكة 0.7 مم ،مع معدل تسرب ≥ 87٪، وقسوة السطح من 6H. مع ضمان جودة العرض، كما لديها مقاومة جيدة للخدش. نوع لوحة اللمس هو سعة، ويستخدم واجهة I2C ولها نطاق الجهد التشغيلي من 2.8 فولت إلى 3.3 فولت، والتي يمكن أن توفر استجابة حساسة ومستقرة لللمس.

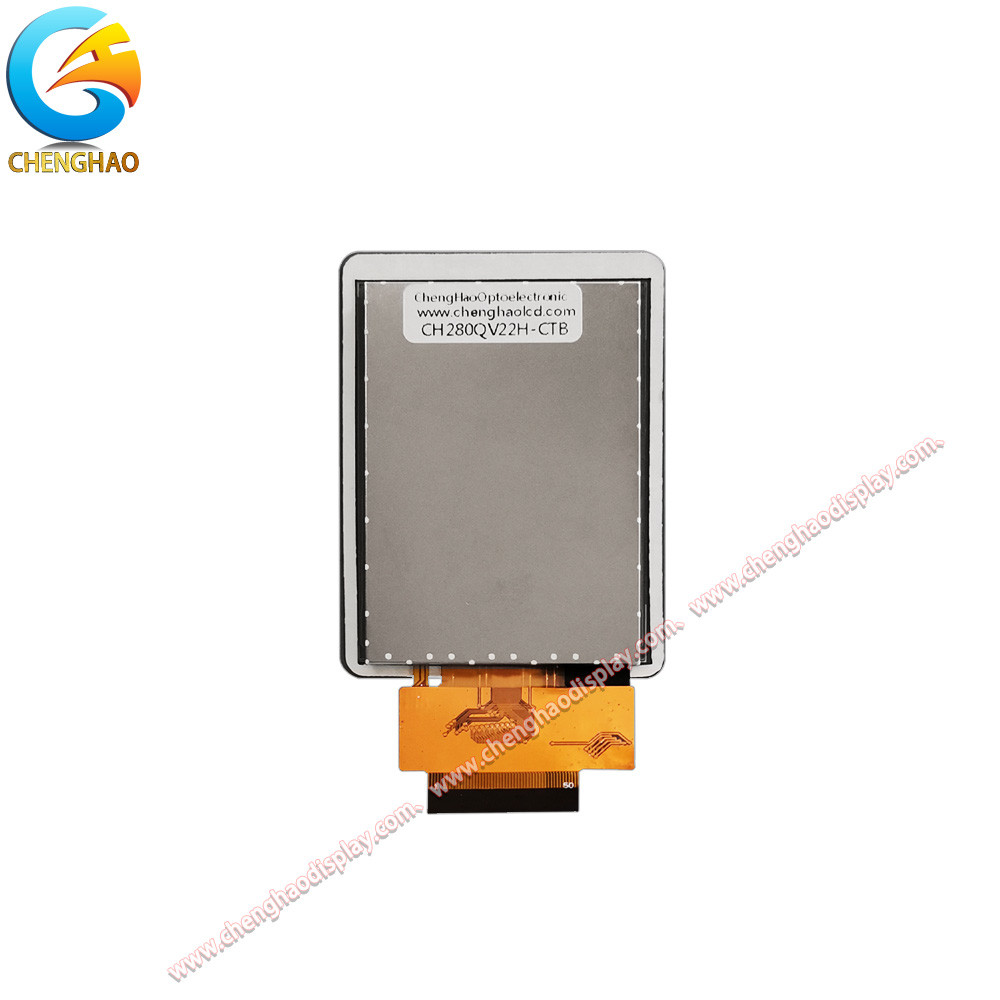

2.8 بوصة شاشة لمسة LCD Tft 50pin واجهة SPI 240x320 شاشة IPS 0

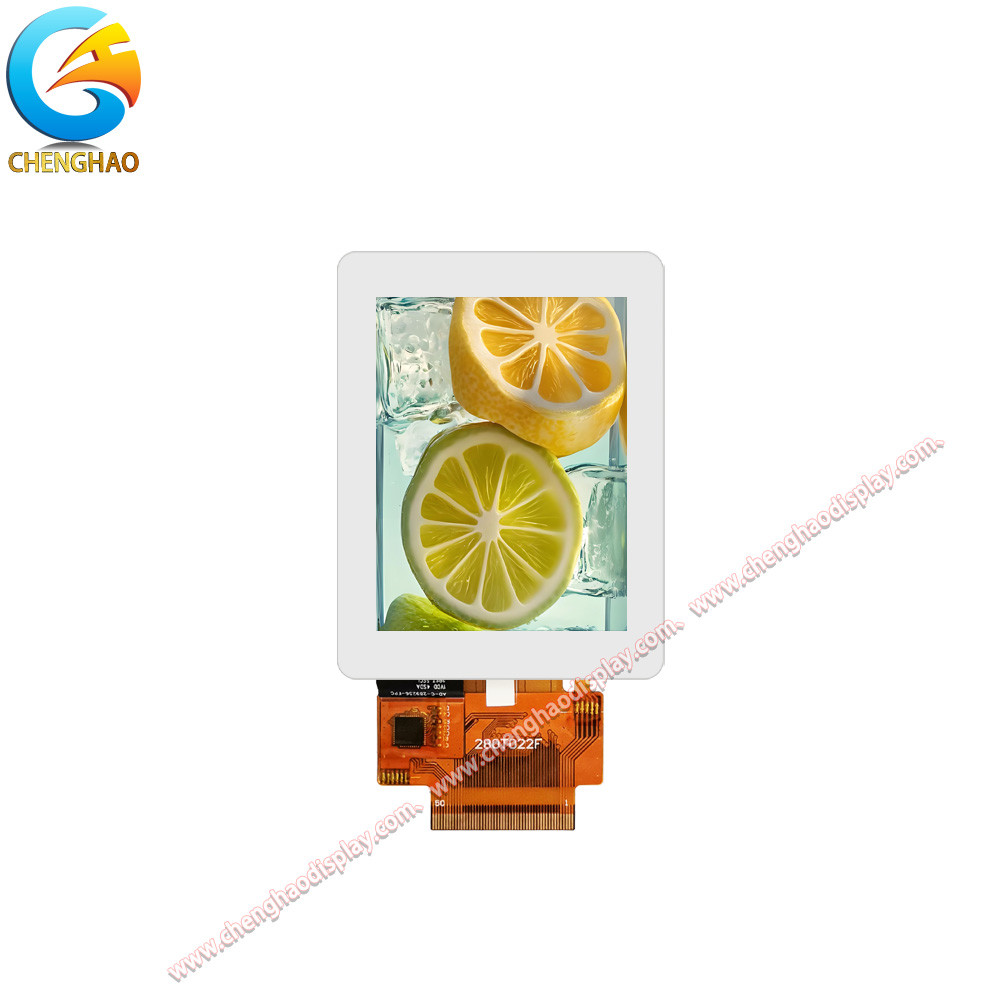

2.8 بوصة شاشة لمسة LCD Tft 50pin واجهة SPI 240x320 شاشة IPS 1

نطاق درجة حرارة تشغيل وحدة عرض CH280QV22H-CTB هو -20 °C إلى +70 °C ونطاق درجة حرارة التخزين هو -30 °C إلى +80 °C ،تمكينها من العمل بشكل مستقر في مجموعة متنوعة من البيئات المعقدةبالإضافة إلى ذلك ، تدعم الوحدة اختبار عينات دفعات صغيرة ويمكن تخصيصها وفقًا لاحتياجات العميل ، بما في ذلك تعديل هيكل كابل FPC ، وتعديل سطوع الضوء الخلفي ،تعديل تعريف الواجهة، وتصميم تخصيص لوحة اللمس ، وما إلى ذلك ، لتلبية الاحتياجات التطبيقية المختلفة لمختلف الأجهزة النهائية.


سواء في أدوات الدقة، أو محطات الذكاء الاصطناعي، أو أنظمة تحكم المركبات،أصبح CH280QV22H-CTB خيارًا مثاليًا لحل العرض مع موثوقيته العالية وقدرات التخصيص المرنة.


الخصائص:


  • عرض دقة عالية

مجهزة بشاشة TFT LCD عالية الجودة مع 320x240 نقطة ، فإنها تدعم عرض الصور الحساسة وهي مناسبة لعرض الصور المكثفة من المعلومات.


  • تجربة مشاهدة كاملة

يتبنى تقنية IPS، لديه زاوية عرض واسعة من 80 درجة في أربعة اتجاهات، فوق، أسفل، يسار، والحق،التأكد من عدم وجود ألوان و زوايا مظلمة عند مشاهدة الصورة من أي اتجاه.


  • لمسة سعة متعددة النقاط

لوحة لمسة قابلة للشغف مدمجة ، تستجيب ، سهلة التشغيل ، تدعم لمسة متعددة النقاط ، مناسبة لسيناريوهات تطبيق تفاعلية معقدة.


  • زجاج لللمس ذو قوة عالية

تستخدم طبقة اللمس غطاء زجاجي بقسوة 6H ، والذي لديه مقاومة ممتازة للخدوش والضغط ومناسبة للبيئات الخارجية أو الصناعية.


  • ناقل ضوء ممتاز

يصل نسبة انتقال الضوء للزجاج اللمس إلى أكثر من 87٪ ، ولا يزال بإمكانه الحفاظ على تأثيرات عرض جيدة في بيئات ذات ضوء قوي.


  • الهيكل الخفيف والمقرب

يتم التحكم في سمك الوحدة الإجمالي ضمن 3.74mm ، وهو مناسب للتطبيقات المدمجة الحساسة للمساحة.


  • تصميم الإضاءة الخلفية لتوفير الطاقة

مصدر ضوء خلفي عالي الكفاءة ، مع توفير سطوع مستقر ، يقلل من استهلاك الطاقة ويمدد عمر الجهاز.


  • تكوين واجهة طاقة منخفضة

يستخدم جزء الشاشة الاتصالات SPI ، ويستخدم الجزء اللمس واجهة I2C ، مما يسهل تصميم النظام ويقلل من استهلاك الطاقة.


  • قابلة للتطبيق على مجموعة واسعة من نطاقات درجات الحرارة

مع قدرة درجة حرارة التشغيل من -20 ° C إلى + 70 ° C ، فإنه يدعم التشغيل المستقر في مجموعة متنوعة من البيئات الصناعية والخارجية.


  • دعم تخصيص المشروع وتطويره

يمكن تخصيص هيكل FPC وسرعة الإضاءة الخلفية وشكل الواجهة ومخطط اللمس ، وما إلى ذلك وفقًا لاحتياجات العميل لتعزيز قابلية تكييف المنتج.


المعلمات التقنية:

وضع العرض IPS/ Transmissive/ عادةً أسود
اتجاه الرؤية 80/80/80
نوع شاشة LCD 2.8 ‬ TFT+ CTP
عدد النقاط 240×320
حجم الوحدة 56 * 74 * 3.74 مم
درجة حرارة التخزين -30 ~ +80 درجة مئوية
حجم المنطقة النشطة 43.2 * 57.6 ملم
واجهة الـ LCD SPI
السطوع 300 Cd/m2 الضوء
درجة حرارة العمل -20 ~ +70 درجة مئوية

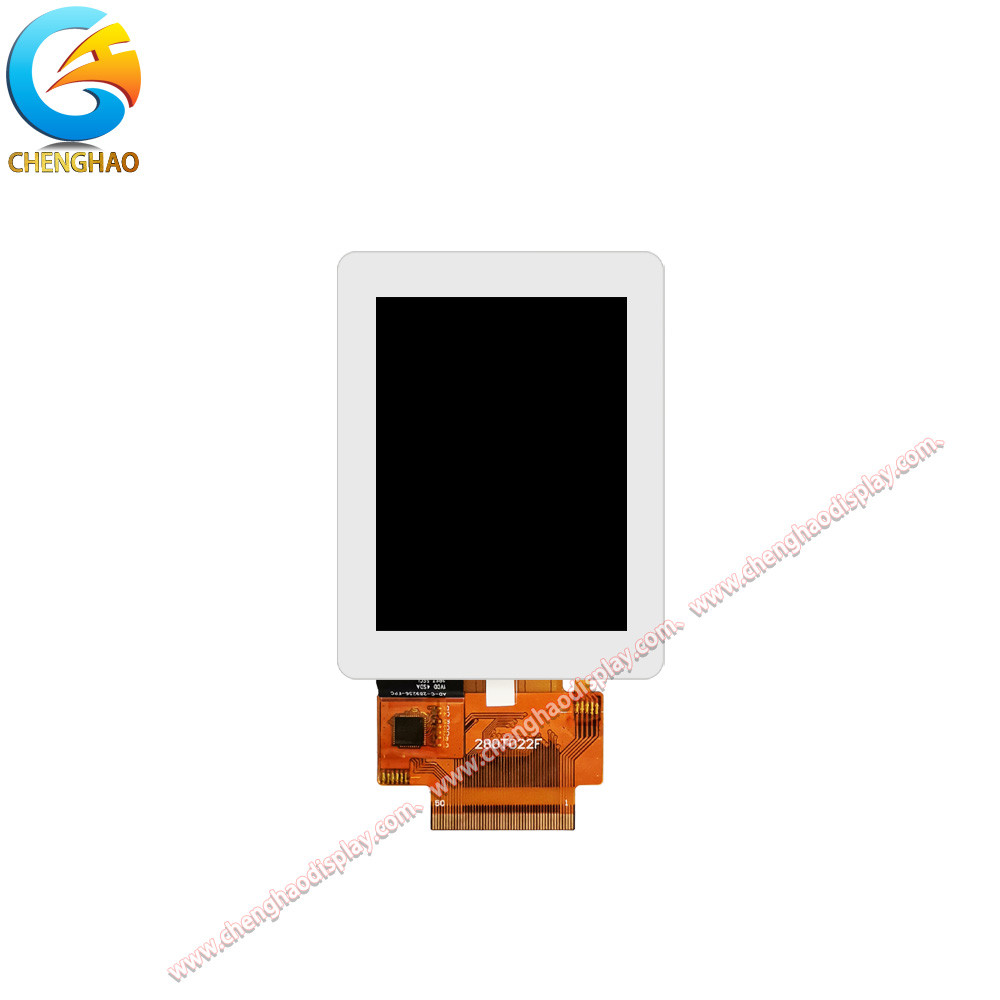

2.8 بوصة شاشة لمسة LCD Tft 50pin واجهة SPI 240x320 شاشة IPS 2

التطبيقات:

CH280QV22H-CTB هي وحدة LCD TFT عالية الأداء 2.8 بوصة التي تدمج العرض واللمس.القدرة المتميزة على التكيف مع البيئة وقدرات التخصيص المرنة، وقد استخدمت على نطاق واسع في العديد من الصناعات وأنظمة المعدات. فيما يلي اتجاهات تطبيقها الرئيسية:

  • معدات المحطة المحمولة
    الوحدة صغيرة الوزن وخفيفة الوزن ، وهي مناسبة بشكل خاص للأدوات المحمولة مثل معدات الكشف عن الميدان ، والماسحات الطبية المحمولة ، والمحطات المحمولة ، إلخ.توفير عرض بيانات واضح وواجهة تفاعل مريحة بين الإنسان والكمبيوتر.
  • واجهة التشغيل الصناعي
    في مجال الأتمتة الصناعية ، غالبًا ما يتم دمج CH280QV22H-CTB في لوحات التحكم أو محطات التشغيل لعرض حالة المعدات أو ضبط المعلمات أو واجهة إشارة العطل ،مع مزايا قوية لمكافحة التدخل، زاوية مشاهدة واسعة وتكيف منطقة درجة حرارة عالية.
  • معدات طبية محمولة
    إن إمكانات العرض عالية الوضوح والتشغيل باللمس تجعله مناسبًا للمعدات الإلكترونية الطبية مثل مقاييس الجلوكوز في الدم، وأجهزة الكارديوجراف، ومراقبي درجة حرارة الجسم،الخ.، توفير المستخدمين مع تجربة تفاعلية بديهية ومستقرة وتحسين التشخيص والرصد الكفاءة.
  • محطة أمن ذكية
    يمكن نشر CH280QV22H-CTB في منتجات الأمن مثل أنظمة التحكم في الوصول ، ومحطات التعرف على بصمات الأصابع ، وأجهزة إدارة الزوار ، إلخ.لتحقيق وظائف مثل عرض المعلومات وتأكيد الهوية، وتحسين تفاعلية وأمن النظام.
  • نظام تحكم منزلي ذكي
    في محطات التحكم المنزلية مثل الأجهزة المنزلية الذكية، المفاتيح الذكية، والحرارة الذكية،تستخدم هذه الوحدة كمكون للجهاز اللمس لتمكين المستخدمين من إدارة وتحكم المركزي للمعدات مثل الأضواءو مكيفات الهواء و ستائر
  • الإلكترونيات الاستهلاكية
    يستخدم CH280QV22H-CTB أيضًا في الأجهزة الإلكترونية الاستهلاكية مثل أجهزة التعلم للأطفال والقوالب الإلكترونية وأجهزة التحكم في الألعاب الصغيرة. مع أدائه المستقر واللمس الحساس ، يستخدم CH280QV22H-CTB أيضًا في الأجهزة الإلكترونية الاستهلاكية مثل أجهزة التعلم للأطفال والقوالب الإلكترونية وأجهزة تحكم الألعاب الصغيرة.تحسين تجربة تشغيل المستخدم.
  • نظام مراقبة الزراعة والبيئة
    في الزراعة الذكية ومعدات الاختبار البيئي ، تستخدم الوحدة لعرض بيانات المستشعرات في الوقت الحقيقي ، مثل درجة الحرارة والرطوبة وكثافة الضوء ومعلومات التربة ، إلخ.لمساعدة المستخدمين على اتخاذ قرارات بيئية بكفاءة.
  • معدات إدارة الحركة والطاقة
    تستخدم هذه الوحدة أيضًا بشكل شائع في مجالات محطات عرض الحالة في المركبات ، وأدوات المركبات الكهربائية ، واجهات كومة الشحن ، وما إلى ذلك ، وتستخدم لعرض بيانات رئيسية مثل الطاقة ،السرعة، ومعلومات الخطأ.

التخصيص:

CH280QV22H-CTB ليس فقط وحدة عرض موحدة، ولكن أيضا حل لمسة الشاشة مع قدرات مرنة للغاية وقابلة للتخصيص.يمكن أن تلبي على نطاق واسع الاحتياجات المخصصة لمختلف مشاريع العملاء من حيث الوظيفة، الهيكل، والأداء، الخ ما يلي هي خيارات التخصيص الرئيسية التي يمكن أن يقدم هذا المنتج:

  • التصميم الشخصي لبنية كابلات FPC
    لمتطلبات تخطيط لوحات التحكم الرئيسية المختلفة أو واجهات النظام، فإنه يدعم تخصيص الطول والعرض واتجاه التوجيه،تعريف دبوس PIN وموقع واجهة FPC (لوحة الدوائر المرنة) لتحقيق توافق عال مع هيكل الأجهزة للجهاز بأكمله.
  • التكوين الاختياري لوظيفة اللمس
    يمكنك أن تختار ما إذا كنت ستحمل وظيفة اللمس حسب الاحتياجات الفعلية للعميل، ويمكنك أيضا أن تختار بين اللمس السعة والمقاومة.حساسية اللمس، نقاط اللمس ونموذج رقاقة التحكم باللمس يمكن تعديلها حسب الحاجة.
  • تخصيص حصري لهيكل المظهر
    يدعم التخصيص الشخصي لحجم الوحدة ونسبة مساحة العرض وشكل غطاء الزجاج وما إلى ذلك وفقًا لمتطلبات فتح لوحة جهاز العميل وطريقة التثبيت ومساحة حماية الإطار ،الخلضمان التثبيت.
  • نوع الواجهة وتحويل البروتوكول
    بالإضافة إلى واجهات SPI و I2C القياسية ، يمكن تخصيصها أيضًا لتحويل إلى منفذ مواز (RGB) ، واجهة MCU ،MIPI أو بروتوكولات الاتصال الأخرى وفقًا للمتطلبات المختلفة لمنصة التحكم الرئيسية لتعزيز التوافق والقدرة على التوسع.
  • تخصيص سطوع نظام الإضاءة الخلفية
    يمكن تعديل عدد حبات الضوء الخلفي، وضع القيادة الحالية ومواد فيلم الانتشار وفقًا سيناريو استخدام المحطة (مثل ضوء الشمس الخارجي،بيئة صناعية عالية الوضوح، وما إلى ذلك) لتحقيق مستويات مختلفة من الناتج الساطع.
  • توسيع نطاق درجة حرارة التشغيل
    إذا كان تطبيق العميل ينطوي على بيئة باردة للغاية أو عالية درجة الحرارة،يمكن للوحدة استخدام مواد بلورية سائلة محسنة وحلول تعبئة هيكلية للحفاظ على التشغيل المستقر في ظل ظروف مناخية أكثر شدة.
  • طباعة الغلاف وتخصيص الشعار
    يدعم طباعة شعار العلامة التجارية وأيقونات التشغيل وشعارات الوظائف وما إلى ذلك على الغلاف الزجاجي لمساعدة العملاء على تحسين التعرف على العلامة التجارية والصورة المهنية للمنتجات النهائية.
  • معالجة مكافحة التداخل والتعزيز
    للسيناريوهات الصناعية أو تطبيقات البيئة الكهرومغناطيسية القوية ، يمكن للوحدة إضافة واقي EMI ، إطار مطاطي موصل مكثف ،البنية الثابتة المحسنة والتصاميم الأخرى لتحسين الاستقرار العام للنظام.
  • تكامل حلول الوحدات المشتركة
    توفير تصميم متكامل لـ LCD + TP + الضوء الخلفي + IC السائق ،أو دمج الوحدة مع المقصورة ولوح التحكم الرئيسي للتحقق وفقا لتطبيقات العملاء لتقصير دورة تطوير المنتج.

الأسئلة الشائعة:

س: ما هو اسم العلامة التجارية لشاشة LCD لمسة صغيرة؟

الجواب: اسم العلامة التجارية للشاشة الملموسة LCD الصغيرة هو تشينغهاو أوبتوإلكترونيك.

س: ما هو رقم طراز الشاشة الملموسة الصغيرة؟

الجواب: رقم الطراز للشاشة الملموسة LCD الصغيرة هو CH280QV22H-CTB.

س: ما هي الشهادات التي تمتلكها شاشة LCD الصغيرة؟

الجواب: الشاشة الملموسة الصغيرة LCD معتمدة مع RoHS و CE و FCC.

س: ما هو الحد الأدنى للكمية الطلبية لشاشة لمسة LCD الصغيرة؟

الجواب: الحد الأدنى للكمية الطلبية لشاشة LCD لمسة صغيرة هو 100 قطعة.

س: ما هي تفاصيل التعبئة والتغليف لشاشة LCD لمسة صغيرة؟

ج: جميع المنتجات معبأة بالطريقة الصحيحة للحفاظ عليها آمنة. بالنسبة للأحجام الصغيرة من المنتجات نستخدم الصحن + الكرتون، بالنسبة للأحجام الكبيرة نستخدم فتحة الرغوة + الكرتون.نحن أيضا تصميم حزم وفقا لمتطلبات العملاء.
