800×480 بكسل شاشة لمس سعة 7 بوصات مثالية للمنازل الذكية -30 80C

وصف المنتج:

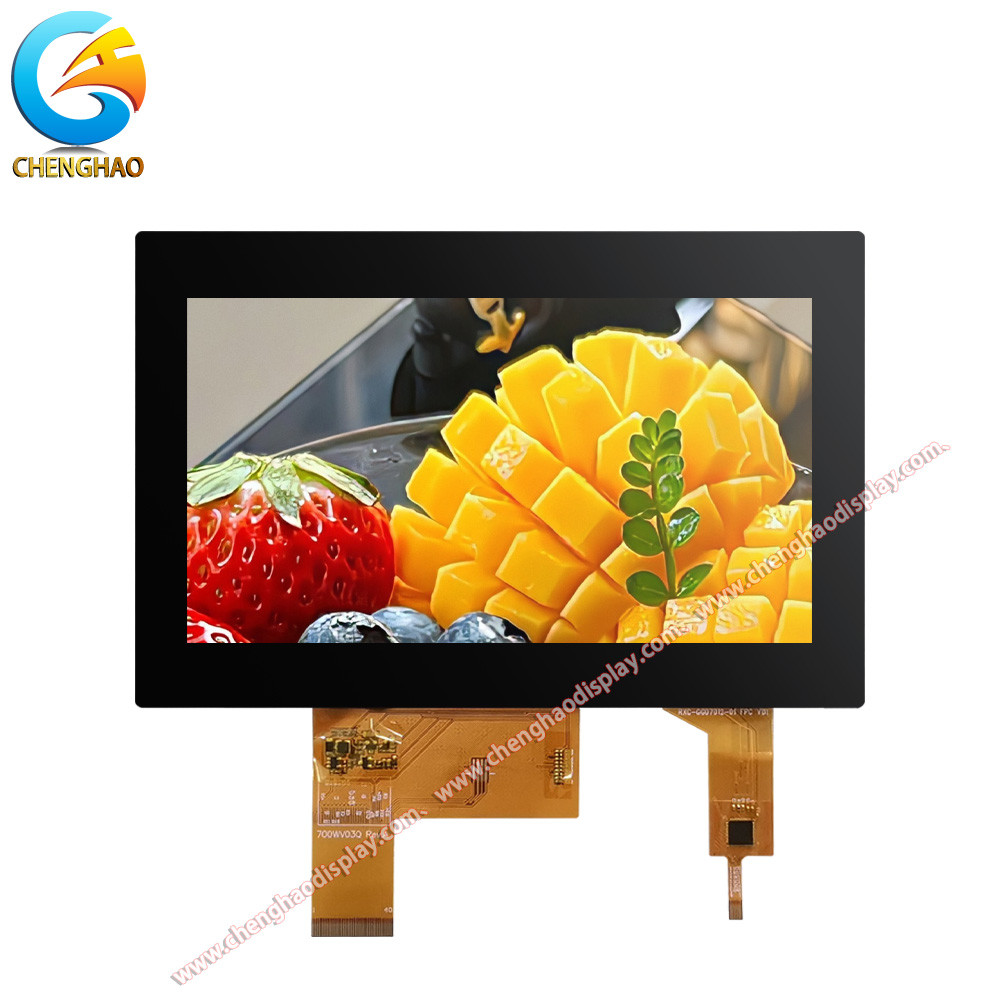

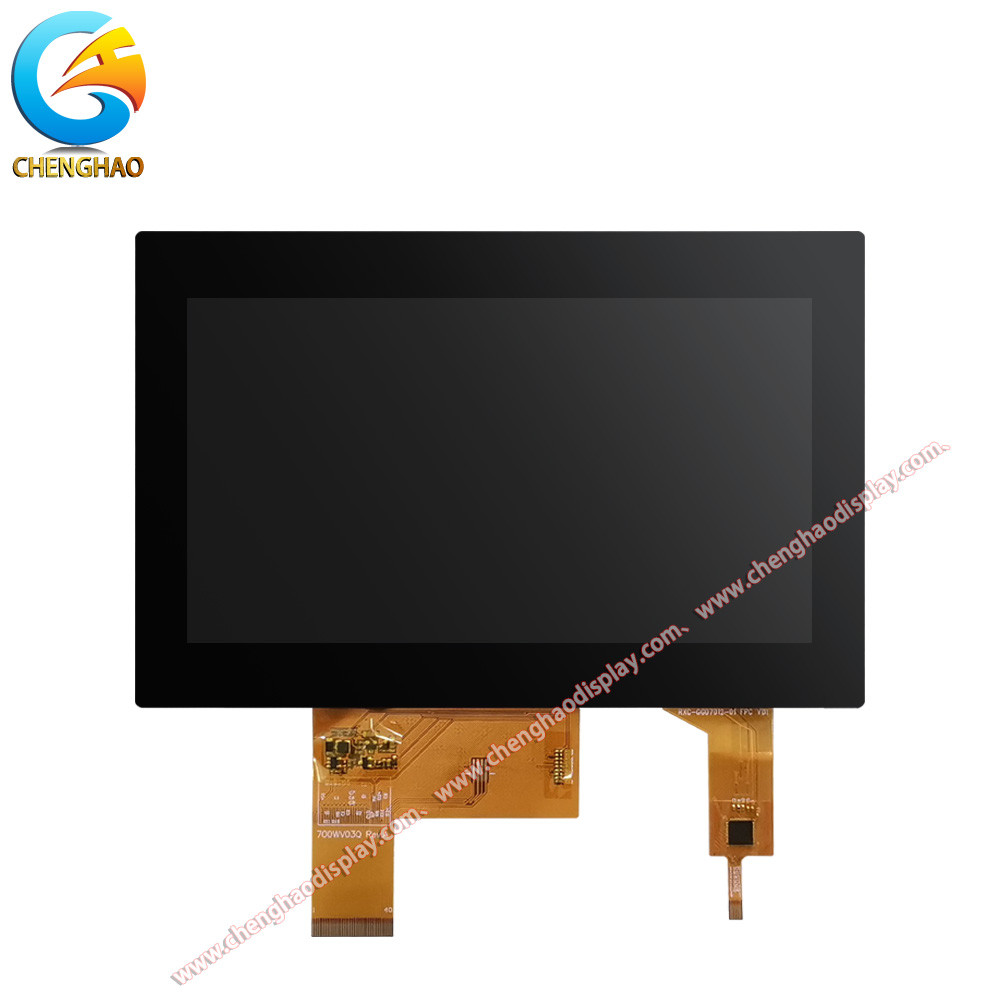

		إن CH700WV03A-CTBA هو وحدة عرض LCD لمسة سعة 7 بوصات متميزة مصممة لتلبية احتياجات التطبيقات المتنوعة.هذه الوحدة تجمع بين تكنولوجيا العرض المتقدمة ووظائف تفاعل المستخدم المرنة، مما يجعلها مكونا لا غنى عنه في المعدات في مختلف الصناعات.والتي تمكنها من توفير تجربة بصرية ممتازة في بيئات مختلفة. أولاً وقبل كل شيء ، فإن CH700WV03A-CTBA لديها دقة 800 × 480 ، والتي يمكن أن تعرض صور واضحة وحساسة.هذا الدقة العالية يضمن أن المستخدمين يمكن الحصول على معلومات بصرية دقيقة وغنية في مختلف سيناريوهات التطبيقسواء في الأتمتة الصناعية أو المنزل الذكي أو المعدات الطبية ، يمكن لهذه الوحدة تحسين قابلية قراءة المعلومات وسهولة التشغيل بشكل فعال.
تستخدم الوحدة تقنية اللمس السعة وتدعم اللمسات المتعددة ، مما يسمح للمستخدمين بالتفاعل مع الجهاز بشكل بديهي ومرن.وقت استجابة اللمس القصير للغاية يضمن تشغيل سلس وفوري، مناسبة لسيناريوهات التطبيق التي تتطلب استجابة سريعة ، مثل معدات الألعاب والشاشات التفاعلية. لوحة اللمس لديها انتقال الضوء يصل إلى 87٪ ،مما يجعل العرض أكثر وضوحا ويمكن للمستخدمين الحصول على تجربة جيدة في ظل ظروف الإضاءة المختلفة.
تصميم CH700WV03A-CTBA يأخذ في الاعتبار تماماً القدرة على التكيف مع البيئة. نطاق درجة حرارة تشغيلها هو من -20°C إلى +70°C ويمكن أن تعمل بشكل مستقر في ظروف شديدة،مناسبة بشكل خاص للبيئات الصناعية والتطبيقات الخارجية. بالإضافة إلى ذلك، فإن التصميم الرقيق والخفيف لـ CH700WV03A-CTBA هو واحدة من مزاياه الرئيسية. السماكة هي 5.27 مم فقط، مما يسهل دمجها في أجهزة إلكترونية مختلفة.هذا التصميم المدمج ليس فقط توفير المساحة، ولكنه يضيف أيضًا شعورًا عصريًا إلى الجمال العام للمنتج. كما تم تصميم مظهره وهيكله بعناية لضمان متانة جيدة وموثوقية طويلة الأجل. من حيث الجودة ، خضع CH700WV03A-CTBA لفحوصات جودة صارمة ويتوافق مع المعايير الدولية لضمان استيفاء المنتج لمتطلبات جودة عالية عندما يغادر المصنع.تشينغهاو أوبتوإلكترونيكس ملتزمة بتوفير خدمة ما بعد البيع عالية الجودة لمساعدة العملاء على حل المشاكل المختلفة التي واجهتها أثناء الاستخدام وضمان أن العملاء يمكن استخدامها دون قلق.

الخصائص:

1وضع العرض وأداء الألوان: يتم اعتماد وضع العرض TN / transflective / عادة أبيض ، يدعم عرض الألوان الحقيقية 16.7M ، مع ارتفاع ملء الألوان واستعادة دقيقة ،تلبية الاحتياجات البصرية المتنوعة.
2معايير الدقة والإضاءة: مع دقة 800 × 480 بكسل و 300 cd / m2 الوضوح، فإنه يأخذ في الاعتبار كل من وضوح الشاشة والقدرة الأساسية على التكيف مع البيئة،وهي مناسبة للاستخدام في مشاهد الإضاءة التقليدية.
3أداء اللمس:
(1) مجهزة بزجاج لمسة سميك 0.7 ملم ، مع معدل انتقالات الضوء ≥ 87٪ ، عملية اللمس حساسة ولا تؤثر على التأثير البصري.
(2) يصل صلابة الزجاج إلى 6H ، وهو مقاوم للارتداء ومقاوم للخدوش ، مما يضمن الاستقرار على المدى الطويل.
(3) يعتمد على لوحة لمسة سعة ، يدعم واجهة I2C ، وله نطاق فولتاج تشغيل من 2.8V-3.3V ، مع توافق قوي.
4التصميم الهيكلي:
(1) حجم الوحدة هو 180 × 119 × 5.27 ملم ، وهو خفيف ، رقيق ومدمج ، وسهل التكامل في أجهزة مختلفة.
(2) المساحة المرئية هي 164.9 × 100 ملم ، مع مساحة عرض فعالة كبيرة مناسبة لمتطلبات العرض في سيناريوهات متعددة.

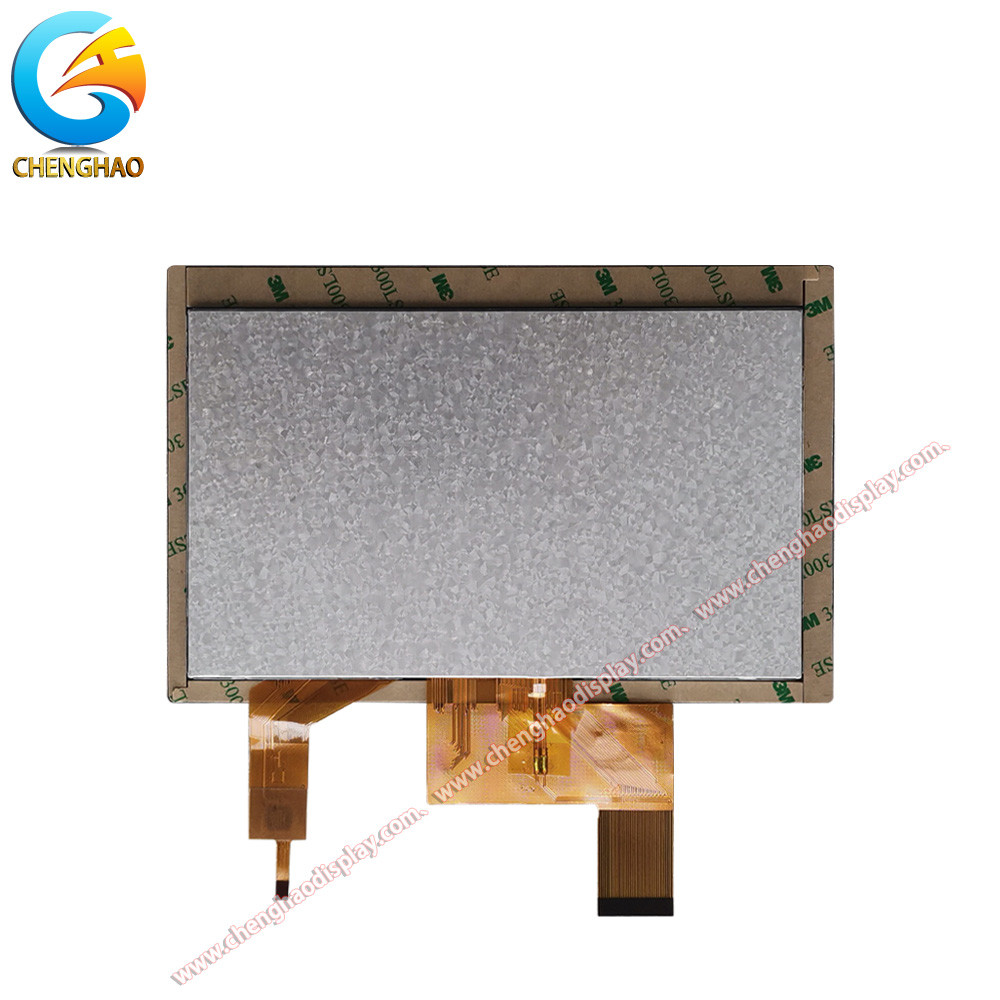

(3) وهي تتكون من مكونات مثل لوحة TFT LCD ، لوحة اللمس ، وحدة تحكم السائق ، والضوء الخلفي و FPC ، وتصميم الهيكل الوحدي مريح للصيانة والترقية.
5الواجهة والتوافق: يتبنى واجهة الكريستال السائل RGB، يدعم نقل الإشارة الموحدة، يتكيف مع أنظمة التحكم الرئيسية،وتبسيط عملية تكامل المعدات.
6التكيف مع البيئة:
(1) نطاق درجة حرارة التشغيل هو -20 ~ + 70 °C، ودرجة حرارة التخزين هي -30 ~ + 80 °C.يمكن أن تتكيف مع بيئات درجة حرارة واسعة ويمكن استخدامها في سيناريوهات معقدة مثل الصناعة والمركبات;
(2) يتم الجمع بين ناقل المرور الزجاجي اللمس مع تصميم انبعاث الحرارة للوحدة لضمان التشغيل المستقر في بيئات درجات الحرارة العالية والمنخفضة.
7إمكانية تخصيص: يدعم تعديل شكل و هيكل FPC ، ضبط سطوع الضوء الخلفي ، تعريف واجهة LCD وتخصيص لوحة اللمس ،تطابق مرن مع احتياجات العملاء الشخصية.
8- الشهادة وضمان الجودة: إنتاج يتبع نظام إدارة الجودة ISO9001 ونظام إدارة البيئة ISO14001.ويجري اختبار صارم من المواد الخام إلى المنتجات النهائية لضمان الموثوقية ومعايير حماية البيئة.

المعلمات التقنية:

التطبيقات:

مع تصميمها الدقيق للمعلمات والأداء المستقر، يمكن تكييف CH700WV03A-CTBA على نطاق واسع لمجالات متعددة مثل الصناعة، الإلكترونيات الاستهلاكية، السيارات، والطب،وتصبح العرض الأساسي والعنصر التفاعلي لعدة أجهزةفيما يلي سيناريو تطبيق محدد وتحليل ميزة:

معدات التحكم والأتمتة الصناعية
في المجال الصناعي ، يمكن استخدام CH700WV03A-CTBA كوحدة عرض أساسية لواجهة الإنسان والآلة (HMI).** 800 × 480 بيكسل دقة ** و ** 300 cd / m2 الوضوح ** ضمان أن معايير تشغيل المعدات، يمكن عرض معلومات إنذار الخطأ ودليل التشغيل بوضوح في بيئات الإضاءة التقليدية مثل ورش العمل وغرف التحكم.
1تطبيقات نموذجية:
(1) لوحة تشغيل أدوات الماكينة CNC: عرض في الوقت الحقيقي من التقدم في المعالجة، بيانات الإحداثيات، الخ، ودعم لمسة سعة لتعديل المعلمات بسرعة؛
(2) جهاز بوابة الإنترنت الصناعي للأشياء (IIoT): واجهات متكاملة لمراقبة درجة الحرارة والرطوبة واستهلاك الطاقة وغيرها من البيانات ، والتفاعل المحلي من خلال واجهة اللمس I2C ؛
(3) وحدة تحكم خط الإنتاج الآلي: جنبا إلى جنب مع واجهة RGB ونظام التحكم PLC، مزامنة في الوقت الحقيقي من حالة خط الإنتاج، وتحسين كفاءة التشغيل والصيانة.
2المزايا الرئيسية:
(1) قابلية التكيف مع درجة الحرارة الواسعة: -20 ~ + 70 °C نطاق درجة حرارة التشغيل ، يمكن أن تتحمل تقلبات درجة الحرارة في البيئة الصناعية ؛
(2) متانة هيكلية: زجاج لمسة صلابة 6H وتصميم وحدات، مضاد للتذبذب، مضاد للغبار، مناسبة للعمل على المدى الطويل في ظروف العمل القاسية.

أوتوماتيكية المنازل والبنايات الذكية
في سيناريو المنزل الذكي ، يمكن استخدام هذه الوحدة كشاشة تحكم مركزية ذكية أو عرض محطة جهاز لتحقيق الإدارة المركزية والتفاعل البصري للأجهزة المنزلية.
1تطبيقات نموذجية:
(1) لوحة التحكم في المنزل الذكي: واجهات التحكم المتكاملة في الإضاءة وتكييف الهواء وأنظمة الأمن، وتبديل وضع المشهد من خلال تشغيل اللمس.
(2) شاشة أجهزة المنزل الذكية: عرض المعلمات وواجهة اختيار الوظائف للمعدات مثل الفرن وآلة الغسيل ، تدعم تعليمات تشغيل رسومية.
(3) نظام مكالمة داخلية للمبنى: كشاشة عرض لأجهزة باب الوحدة أو الإضافات الداخلية ، يعرض صور الزوار وحالة مراقبة الوصول ومعلومات أخرى.
2المزايا الرئيسية:
(1) تصميم خفيف الوزن: الحجم المدمج من 180 × 119 × 5.27 ملم، سهلة لإدراجها في الجدار أو جسم الجهاز، وتوفير مساحة التثبيت.
(2) استهلاك طاقة منخفض: فولتاج تشغيل لوحة اللمس هو 2.8V-3.3V ، مناسبة للأجهزة التي تعمل بالبطاريات ، وتطيل عمر البطارية للمحطات المنزلية الذكية.

أجهزة الكترونية داخل المركبات والأجهزة المتنقلة
الاستقرار والقدرة على التكيف مع البيئة من CH700WV03A-CTBA تجعله خيارا مثاليا للشاشات داخل السيارة، وخاصة للقيادة المساعدة وأنظمة الترفيه داخل السيارة.
1تطبيقات نموذجية:
(1) نظام الملاحة للسيارات: عرض مسار الخريطة، معلومات حركة المرور في الوقت الحقيقي، يدعم اللمس الكهربائي تكبير الإيماءات والبحث عن الموقع.
(2) نظام الصوت والفيديو للسيارة: تشغيل قوائم الفيديو والصوت، وتحقيق إنتاج جودة الصورة عالية الوضوح مع واجهة RGB؛
(3) لوحة أجهزة الهندسة: مثل شاشة مراقبة حالة الرافعة الشوكية والحفر، عرض البيانات الرئيسية مثل مستوى الزيت والسرعة.
2المزايا الرئيسية:
(1) القدرة على مكافحة التداخل: من خلال تصميم التوافق الكهرومغناطيسي الكهرومغناطيسي ، تقليل تأثير تداخل الإشارة على الشاشة في بيئة المركبة.
(2) خصائص زاوية النظر الواسعة: على الرغم من أن معيار زاوية النظر هو 12 (قد يكون رمز زاوية النظر في اتجاه محدد) ،وضع TN لديه سرعة استجابة سريعة وهو مناسب لعرض صورة ديناميكية.

المعدات والأجهزة الطبية
في مجال الأدوات الطبية والدقيقة، يمكن لهذه الوحدة تلبية المتطلبات العالية للسيناريوهات المهنية لدقة العرض وموثوقيته.
1تطبيقات نموذجية:
(1) أجهزة مراقبة طبية: عرض في الوقت الحقيقي لبيانات العلامات الحيوية مثل معدل ضربات القلب وأكسجين الدم، وتدعم واجهة اللمس الموظفين الطبيين لضبط معايير المراقبة بسرعة؛
(2) معدات التشخيص المحمولة: شاشات عرض صغيرة مثل أجهزة الموجات فوق الصوتية تعرض تفاصيل الصورة بوضوح وتساعد في التشخيص في الموقع.
(3) أدوات التحليل المختبرية: تعرض الإجراءات التجريبية، منحنيات البيانات وإشارات التشغيل، وتدعم تبديل واجهة متعددة اللغات.
2المزايا الرئيسية:
(1) دقة اللون: 16.7M عرض اللون الحقيقي يلبي متطلبات إعادة إنتاج اللون بدقة عالية من الصور الطبية.
(2) تصميم سهل التنظيف: يمكن تطهير سطح الزجاج الناعم لللمس بسرعة ويتوافق مع معايير النظافة في بيئة الطب.

الإلكترونيات التجارية والمستهلكة
في السيناريوهات التجارية، يمكن استخدام CH700WV03A-CTBA كمنفذ عرض خفيف الوزن لمساعدة الشركات على تحسين كفاءة الخدمة وتجربة المستخدم.
1تطبيقات نموذجية:
(1) نظام نقطة البيع بالتجزئة: عرض تفاصيل الطلبات ومبلغ الدفع ومعلومات الترويج ، تدعم عملية اللمس التسجيل السريع ؛
(2) معدات الطرفية ذات الخدمة الذاتية: مثل أجهزة الترتيب وأجهزة استفسار المعلومات ، توفر واجهة توجيه رسومية لتقليل ضغط الخدمة اليدوية ؛
(3) علامات الأسعار الإلكترونية وشاشات العرض على الرف: تحديث أسعار المنتجات، والمخزون والأنشطة الترويجية بشكل ديناميكي لتحسين مرونة تشغيل المتجر.
2المزايا الرئيسية:
(1) تكلفة منخفضة وكفاءة عالية: نموذج التوريد المباشر للمصنع يقلل من تكاليف المشتريات، واجهة RGB موحدة تقصير دورة التطوير.
(2) إمكانات تخصيص مرنة: دعم تعديل هيكل FPC وتعديل الضوء الخلفي، التكيف مع المعدات التجارية من مختلف الأحجام وطرق التثبيت.
