300nits SPI Circular Tft Lcd Display 40P Open Frame Lcd Module
اتصل شخص : Tina Fu
رقم الهاتف : +86 755-27806536
ال WhatsApp : +8615919862398
الحد الأدنى لكمية : | 1PCS | الأسعار : | / |
---|---|---|---|
تفاصيل التغليف : | All the products are packed in right way to keep it safe. For small sizes of products we use tray + carton, For bigger sizes we use foam slot + carton. we also design packages according to customers' requirements | وقت التسليم : | 7-15 working days |
شروط الدفع : | T/T | القدرة على العرض : | 300Kpcs/month |
مكان المنشأ: | ShenZhen, China | اسم العلامة التجارية: | Chenghao/Oem |
---|---|---|---|
إصدار الشهادات: | ROHS、ISO9001、CE | رقم الموديل: | CH80480M070 |
معلومات تفصيلية |
|||
اسم المنتج: | شاشة USART HMI | دقة: | 800x480 بكسل |
---|---|---|---|
لون: | 65K , 16 بت RGB | الانارة: | 220 شمعة / م 2 |
التباين: | 200: 1 | اتجاه الرؤية: | 55/55/55/30 |
نوع الإضاءة الخلفية: | الصمام الأبيض | درجة الحرارة التشغيل: | -20 درجة مئوية +70 درجة مئوية |
تسليط الضوء: | شاشة USART HMI الطبية,شاشة USART HMI 800x480,شاشة USART HMI مع RTP |
منتوج وصف

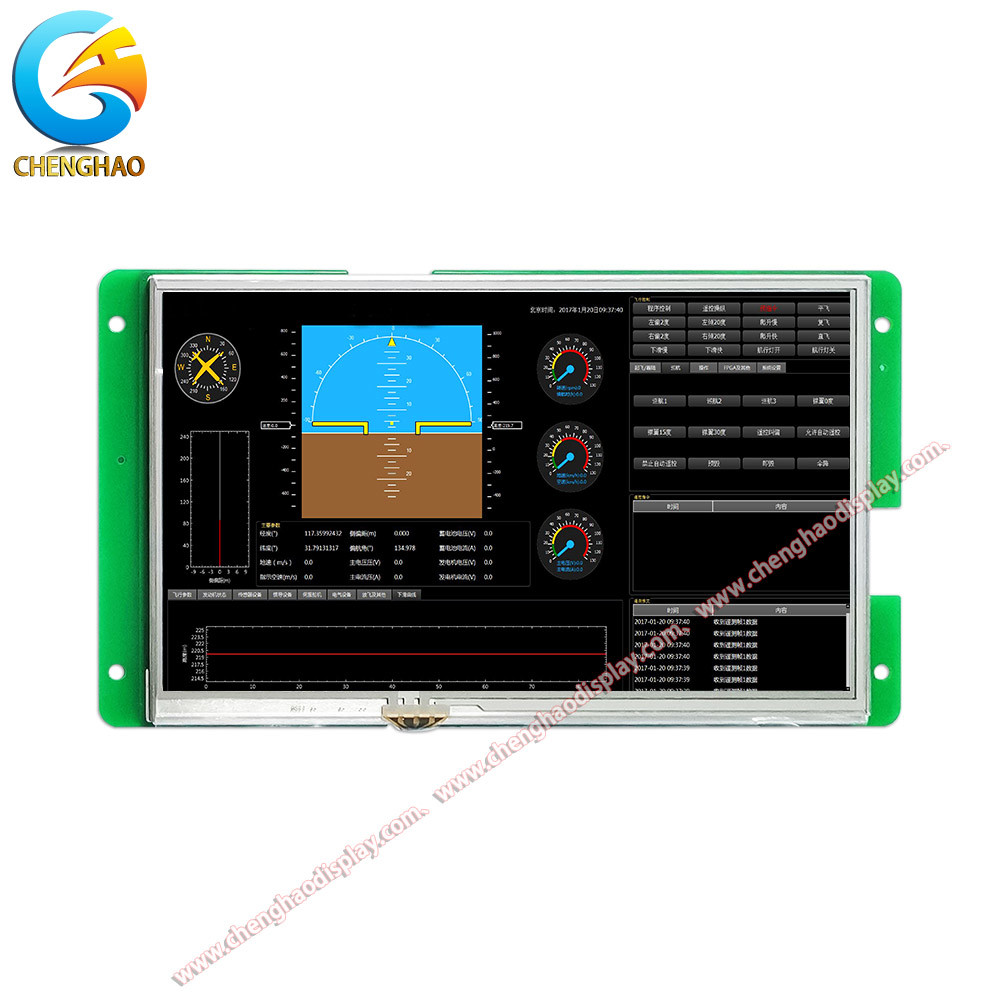

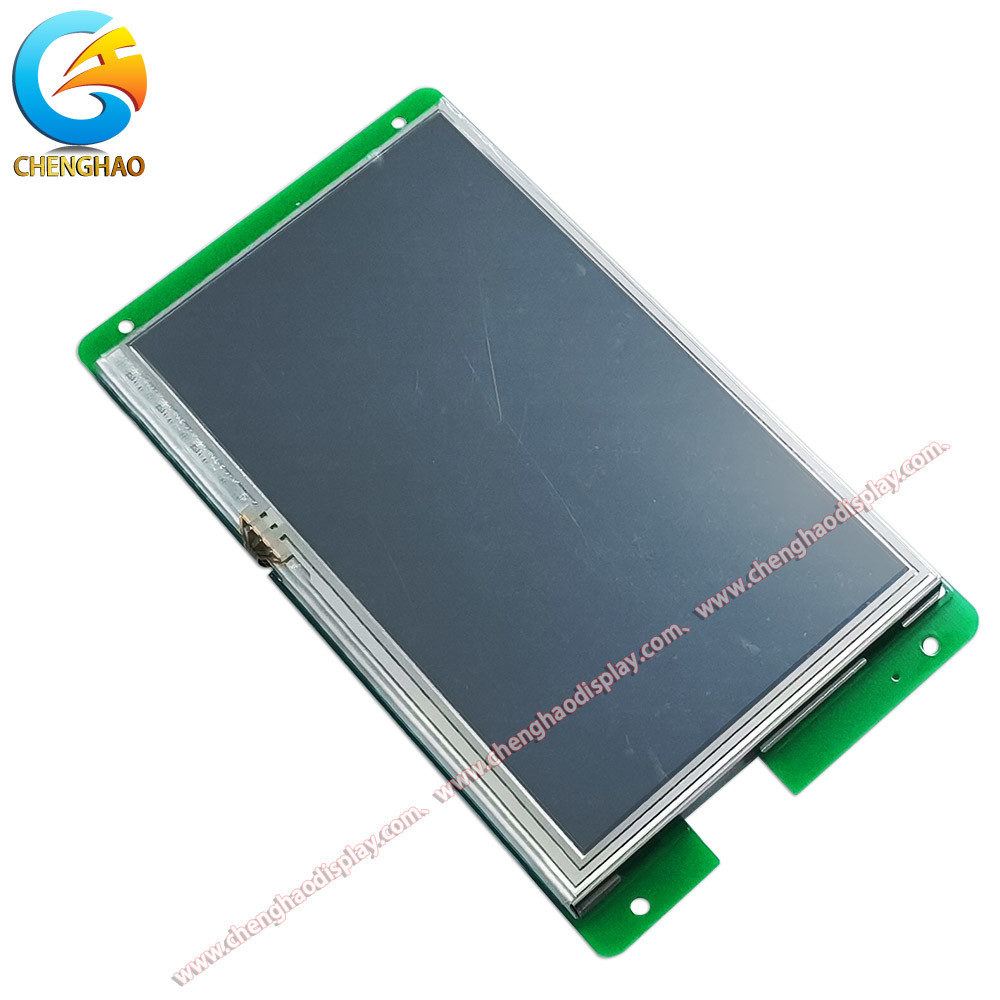

الصف الطبي 16 بت RGB 800x480 7 بوصة USART HMI SCREEN Module مع RTP
1. معلمات شاشة LCD الملونة
رقم الوحدة | CH80480M070 |
مجموعة منتجات الفئة M | الصف الطبية |
المعالج الأساسي | معالج 400M SOC |
نظام التشغيل | لا يوجد نظام تشغيل ، يمكن تشغيله بعد التشغيل |
نوع الاتفاقية | مجموعة تعليمات التكوين الافتراضية ، يمكن تكوين الكمبيوتر المضيف لتشغيل بروتوكول MODBUS RTU ، XGUS |
لغة البرمجة | يمكن تشغيل البرنامج النصي LUA والوظائف المنطقية والبروتوكول والخوارزمية التي كتبها المستخدمون داخل الشاشة |
مقاس | 7.0 بوصة |
دقة | 800 * 480 |
اتجاه التثبيت | يدعم شاشات عرض دوارة بزاوية 0 و 90 و 180 و 270 درجة |
تخزين | 128 ميجابت |
الخط | الخطوط المتجهة المضمنة ، ومعالجة الحواف المضادة للتعرجات ، وتدعم خطوط ASCII ، و GBK ، و GB2312 ، و UNICODE (لغة عالمية) من أي حجم ، ويمكنها أيضًا تخصيص أي عرض لخطوط الكمبيوتر |
تخزين الصور | دعم ضغط JPEG و PNG (شبه شفاف / كامل شفاف) ، ودعم تخزين الصور من أي حجم.يمكنه تخزين حوالي 185 صورة بملء الشاشة إجمالاً (محسوبة بناءً على حجم 80 كيلوبايت / صورة ، لا يُنصح باستخدام تنسيق BMP).نسبة ضغط الصورة مختلفة ، هذه القيمة ستتقلب لأعلى ولأسفل |
لون | 65 ألف لون ، 16 بت RGB |
الجهد االكهربى | 4.5-30 فولت |
استهلاك الطاقة | الإضاءة الخلفية الخافتة ، بدون مكبر صوت: 0.8 واط الإضاءة الخلفية الخافتة ، مع مكبرات الصوت: 1.8 وات ألمع إضاءة خلفية ، بدون مكبر صوت: 2.4 وات ألمع إضاءة خلفية ، مع مكبرات صوت: 3.3 وات |
طريقة الاتصال | RS232 / TTL (مستوى 232 الافتراضي للمصنع ، J5 القصير هو مستوى TTL) |
معدل البث بالباود | 1200 ~ 921600 بت في الثانية ، معدل الباود النموذجي: 115200 بت في الثانية |
مواصفات موصل الاتصال | افتراضي HY2.0-8P ، اختياري FPC1.0-10P |
تحميل الصورة المحلية | بطاقة الذاكرة |
ترقية البرامج الثابتة المحلية / عن بعد | أدخل بطاقة SD للترقية محليًا / دعم المنفذ التسلسلي البعيد للوحة الأم للمستخدم لترقية البرامج الثابتة للشاشة |
ترقية الصورة عن بعد | دعم المستخدمين لاستخدام المنفذ التسلسلي للوحة الأم عن بُعد لترقية مشاريع الصور والخطوط وملفات التكوين المتعلقة بالشاشة وما إلى ذلك. |
ساعة الوقت الحقيقي (RTC) | دعم الساعة والمؤقت والعد التنازلي والوظائف الأخرى |
مساحة العرض الفعالة للشاشة (AA) | الطول * العرض = 155.0 مم * 87.0 مم |
حجم المنتج (الطول * العرض * الارتفاع) | 188.9 مم * 105.1 مم * 16.7 مم (بحد أقصى ، بما في ذلك TP) |
دعم برامج الكمبيوتر | VisualTFT® |
درجة حرارة العمل | -20 درجة مئوية +70 درجة مئوية |
درجة حرارة التخزين | -30 درجة مئوية + 80 درجة مئوية |
إدخال AV | غير مدعوم |
مشغل الصوت | تنسيق صوت MP3 (مكبر صوت 4Ω2 وات ، أحادي) ، مساحة تخزين مشتركة مع الصور.إذا تم اعتماد تنسيق mp3 معدل العينة 128 كيلو بت في الثانية ، واستخدام الذاكرة 0.92 ميغا بايت / دقيقة |
2. اختبار الموثوقية لوحدة USART HMI lcd
خضعت جميع الشاشات التسلسلية لـ Chenghao Optoelectronic لسلسلة من اختبارات موثوقية العملية قبل الإنتاج الضخم: درجات الحرارة العالية والمنخفضة ، ESD ، الانفجار ، الإشعاع ، عمر اللمس واختبارات أخرى لضمان جودة المنتج
(1) بيئة اختبار ESD:
اختبار درجة الحرارة المحيطة: 25 درجة مئوية
رطوبة بيئة الاختبار: 50٪
عملية الاختبار: ضع المنتج بشكل مسطح على طاولة الاختبار ، وقم بإجراء التلامس وتفريغ الهواء على مشبك الحديد ومنطقة العرض لشاشة المنفذ التسلسلي بدورها ، كما هو موضح في الشكل أدناه ؛لاحظ ما إذا كانت الشاشة تتم إعادة تعيينها وإعادة تشغيلها ، أو تعرض تشوهات ، وما إلى ذلك.
(2) بيئة اختبار الشيخوخة ذات درجة الحرارة العالية والمنخفضة
درجة حرارة بيئة الاختبار: -20 درجة مئوية + 70 درجة مئوية
رطوبة بيئة الاختبار: 60٪ ± 3٪ رطوبة نسبية
عملية الاختبار: ضع المنتج بشكل غير مباشر في مربع اختبار درجات الحرارة العالية والمنخفضة ، كما هو موضح في الشكل 3-3 ؛اجتياز اختبار درجة الحرارة المرتفعة 72H ، ودرجة الحرارة المنخفضة ، ودرجة الحرارة المرتفعة والمنخفضة بالتناوب في اختبار الشيخوخة ، ولاحظ ما إذا كانت الشاشة تعيد الضبط وإعادة التشغيل ، وتعرض بشكل غير طبيعي ، وتعمل بشكل غير طبيعي أثناء الاختبار وبعد الاختبار.
(3) اختبار نبض المجموعة - بيئة الاختبار
اختبار درجة الحرارة المحيطة: 25 درجة مئوية
رطوبة بيئة الاختبار: 50٪
عملية الاختبار: ضع المنتج مسطحًا على طاولة الاختبار ، وقم بتزويد الشاشة بالطاقة من خلال مصدر الطاقة المقترن بمولد مجموعة النبض بواسطة مولد مجموعة النبض ، كما هو موضح في الشكل ؛لاحظ ما إذا كانت الشاشة تتم إعادة تعيينها وإعادة تشغيلها ، وعرضها بشكل غير طبيعي ، ولمسها بشكل غير طبيعي أثناء التجربة.
3. تكوين البرنامج النصي LUA من شاشة SPI TFT LCD
تدعم الشاشات التسلسلية من النوع F و M و IOT التي أطلقتها شركة Shenzhen Chenghao Optoelectronics Co.، Ltd. نصوص لغة LUA.توفر الشاشة التسلسلية واجهة برمجة تطبيقات نصية غنية لـ LUA وواجهة رد اتصال.يمكن للمستخدمين تعيين والحصول على حالة التشغيل لجميع عناصر التحكم في التكوين مباشرة عن طريق استدعاء واجهة API.إلى جانب المعالجة المنطقية المكتوبة ، يمكن للشاشة إكمال الإجراءات المجدولة دون مشاركة وحدة MCU خارجية ، مما يقلل من اتصال البيانات بين وحدة MCU والشاشة.
LUA هي لغة نصية خفيفة الوزن مع بناء جملة ومنطق أبسط من لغة C ، بحيث يمكن للمطورين البدء مباشرة.تأتي لغة LUA مع مكتبة وظائف رياضية تعمل جيدًا ومعالجة السلاسل و JSON ومكتبات أخرى ، ولديها دعم وظيفي للعمليات الرياضية الشائعة ، مثل الجذر التربيعي وجيب التمام الجيبي والقيمة المطلقة وما إلى ذلك ؛نظرًا للتردد العالي للشاشة نفسها ، تتم معالجة جميع الخوارزميات المعقدة بواسطة الشاشة ، مما يقلل بشكل كبير من تكلفة تنفيذ MCU للمستخدم.
لكتابة نص LUA للمشروع في برنامج VisualTFT ، انقر فوق [Tools] → [LUA Script Programming] على شريط القائمة لفتحه
4.بنية المنتج لـشاشة LCD الطبية

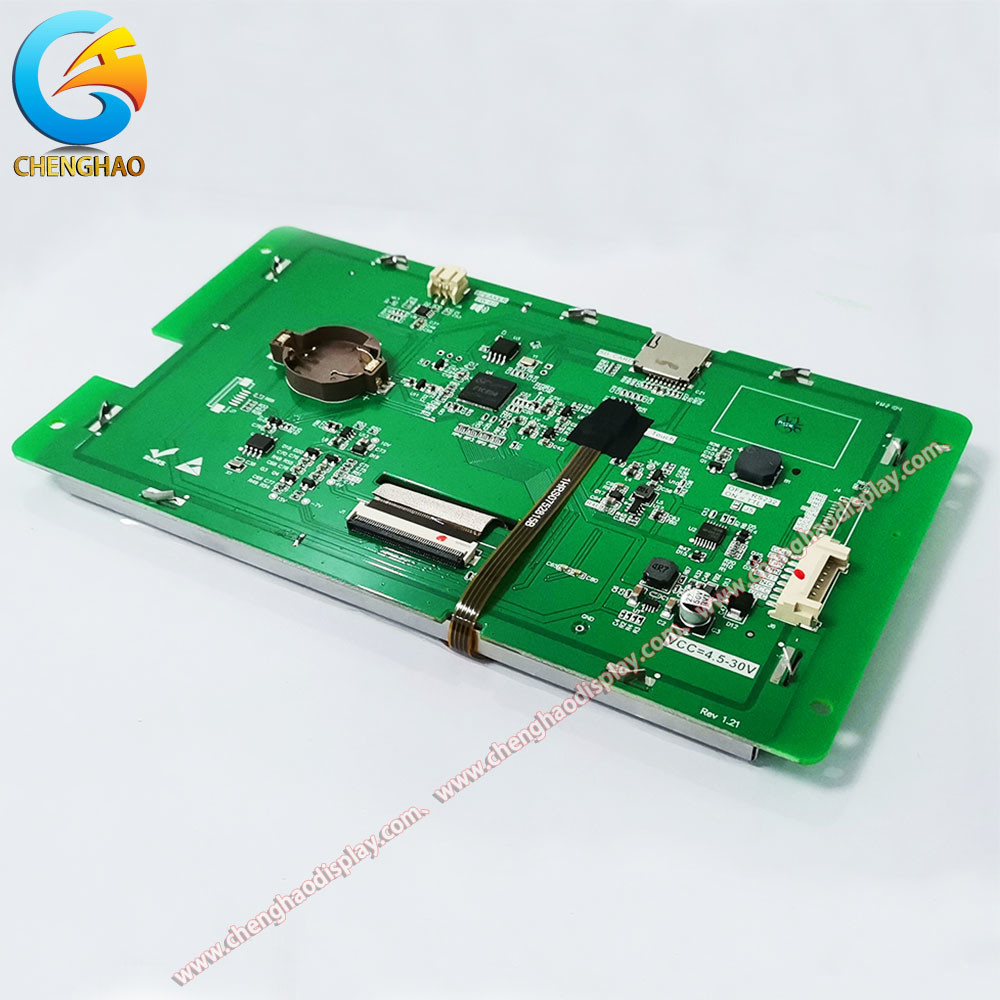

الشاشة التسلسلية الصناعية التي أطلقتها شركة Shenzhen Chenghao Optoelectronics Co.، Ltd. (chenghaolcd.com) هي محطة عرض تسلسلية تدمج برنامج تشغيل شاشة TFT وتخزين خط الصور وتشغيل واجهة المستخدم الرسومية وتشغيل الصوت وعناصر تحكم تكوين متنوعة.يحتاج الكمبيوتر المصغر أحادي الشريحة للمستخدم فقط إلى إرسال واستقبال تعليمات المنفذ التسلسلي المقابلة لإدراك عرض النص والصور والمنحنيات بسهولة.
يعتمد معالج الشاشة التسلسلي من سلسلة M معالج SOC 32 بت 400M ، والذي يدمج وظائف مثل ذاكرة فيديو SDR وفك تشفير صورة JPEG.
