| الحد الأدنى لكمية : | 100 PCS | الأسعار : | قابل للتفاوض |
|---|---|---|---|
| تفاصيل التغليف : | <i>All the products are packed in right way to keep it safe.</i> <b>جميع المنتجات معبأة بالطريقة الص | وقت التسليم : | 7-15 يوما عمل |
| شروط الدفع : | T/T | القدرة على العرض : | 300Kpcs / الشهر |
| مكان المنشأ: | شنتشن، الصين | اسم العلامة التجارية: | Chenghao/Oem |
|---|---|---|---|
| إصدار الشهادات: | ROHS、ISO9001、CE | رقم الموديل: | CH500WV05B-T-PA |
| وثيقة: | كتيب المنتج PDF |
|
معلومات تفصيلية |
|||
| اسم المنتج: | WVGA وحدة شاشة LCD Small LCD | نوع LCD: | 5.0 "IPS |
|---|---|---|---|
| ترتيب النقطة: | 800 × 3 (رغب) × 480 | ترتيب بكسل اللون: | الشريط الرأسي RGB |
| وضع العرض: | IPS / معبر / أسود طبيعي | اتجاه الرؤية: | 80/80/80/80 |
| واجهة TFT: | 24bit واجهة RGB | واجهة CTP: | I2C |
| إبراز: | شاشة لمسة LCD صغيرة 900 نيت,شاشة لمسة LCD صغيرة RGB 24 بت,وحدة WVGA LCD لمسة الشاشة,24bit RGB Small LCD Touch Screen,WVGA LCD Touch Screen Module |
||
منتوج وصف

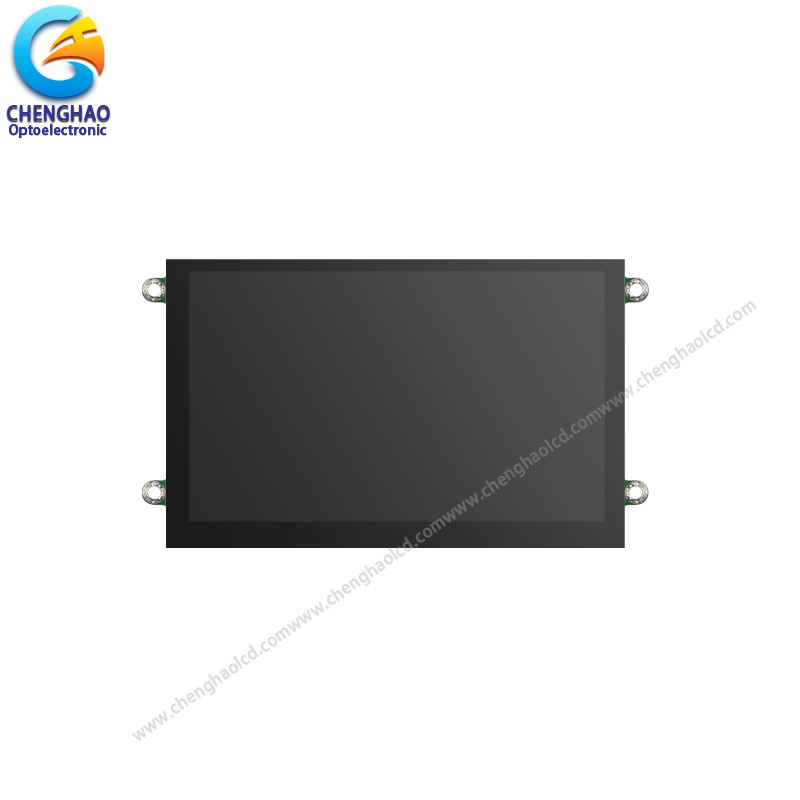

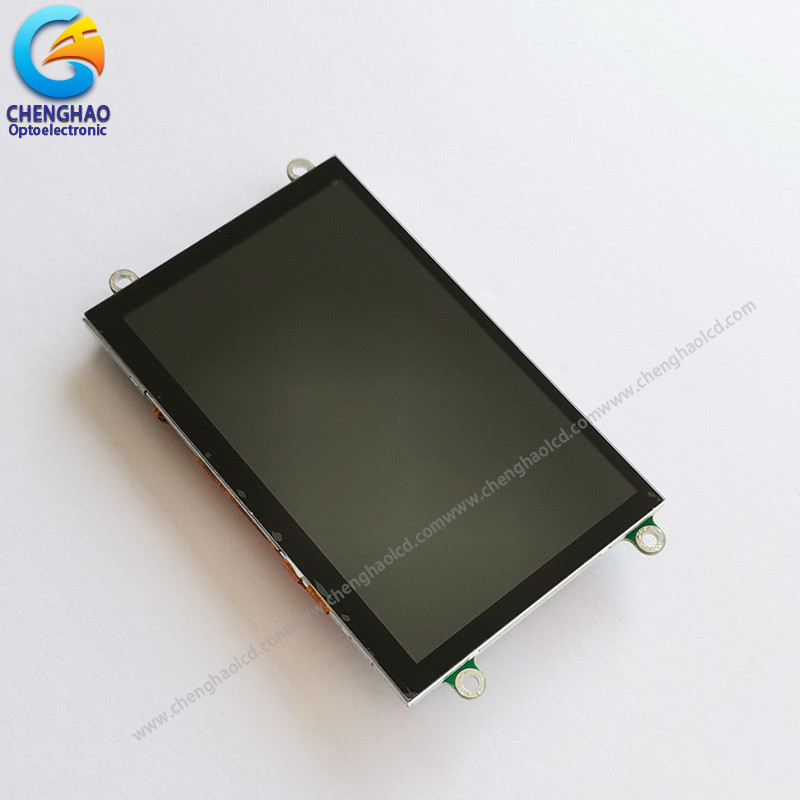

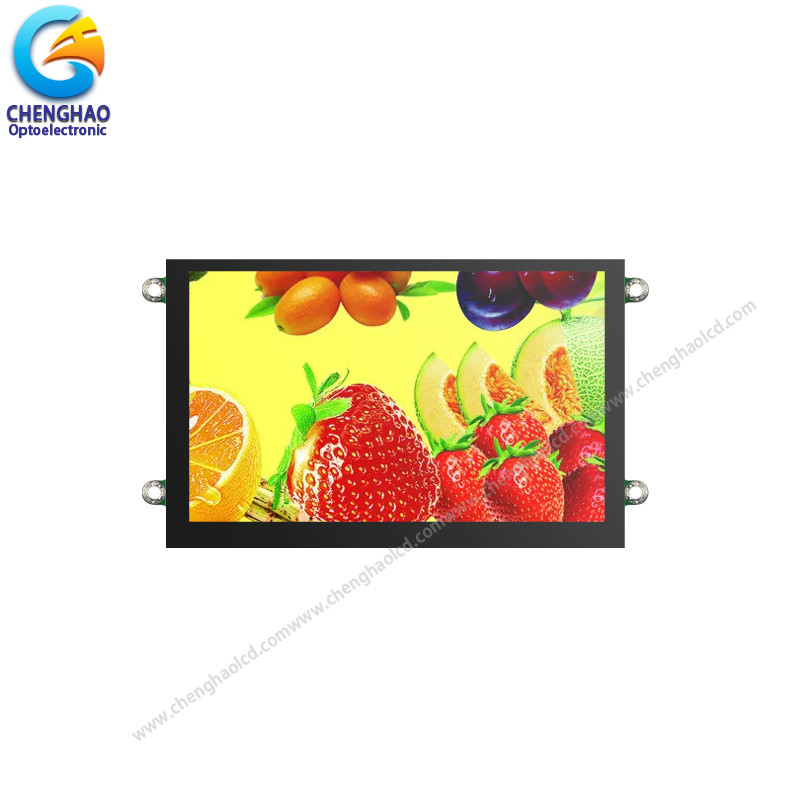

WVGA 5.0 بوصة وحدات شاشة لمسة LCD صغيرة 800*480 900 نيتس Ips 40pin SPI
1المواصفات
| البند | القيم القياسية | الوحدات |
| نوع شاشة LCD | 5.0 IPS TFT | ... |
| ترتيب النقاط |
800×3 ((RGB) ×480
|
النقاط |
| مركز التحكم بالشاحنة | **** | ... |
| حجم الوحدة |
135.8 ((W) × 75.8 ((H) × 17.23 ((T)
|
ملم |
| المنطقة النشطة |
108 ((W) × 64.8 ((H)
|
ملم |
| درجة حرارة العمل | - 20 ~ + 70 | °C |
2وصف

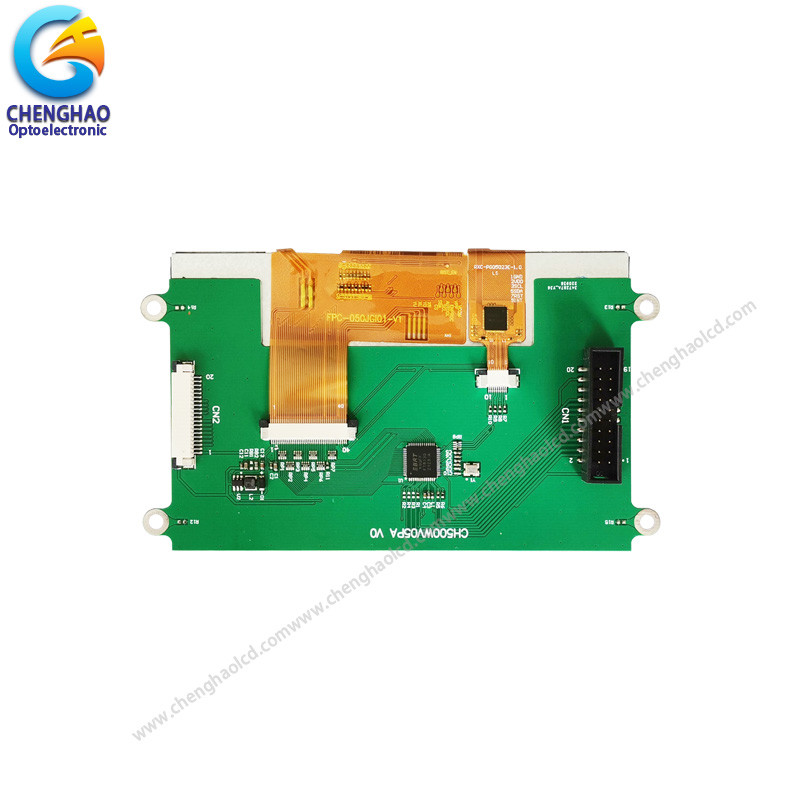

تشينغهاو أوبتوإلكترونيك CH500WV05B-CT-PA هي وحدة TFT LCD ملونة تدعم الشاشة اللمسية. وتتضمن أساسًا شاشة LCD TFT ملونة ولوحة تشغيل PCB.هذا العرض tft lcd يتبنى واجهة RGB 24 بت، يبلغ سطوع الشاشة 900 cd / m2 ، ويدعم قراءة أشعة الشمس. تستخدم الشاشة وضع العرض IPS وتدعم زاوية مشاهدة كاملة 80/80/80/80. هناك 5.0 بوصة منطقة مصفوفة النقطة النشطة من هذا شاشة LCD tft، والتي يمكن أن تعرض 16M الألوان و 800 × 480 بكسل شاشة ملونة. يتم تثبيت هذا لوحة تحكم PCB على الجزء الخلفي من شاشة tft lcd،و وظيفتها الرئيسية هي تخزين السائق وتوفير واجهة.
CH500WV05B-CT-PA هي وحدة LCD لمس ملونة مخصصة، والتي اجتازت شهادة CE، FCC، RoHS الصارمة، يمكن أن توفر أكثر من سنة واحدة من خدمة ضمان الجودة،ويمكن أن تدعم التعديل والتخصيصالمحتويات المخصصة تشمل لوحة السائق ، شكل FPC ، سطوع الشاشة ، الواجهة ، وظيفة اللمس ، شاشة مضادة للوهج ، الخ
3الرسومات
ملاحظات:
(1) نوع الشاشة: 5 بوصة IPS TFT
(2) اتجاه الرؤية: 80/80/80/80
(3) مكبرات تشغيل للكاميرا: ***
(4) وضع الاستقطاب: ناقل / سلبي
(5) درجة حرارة التشغيل: -20 ~ 70 °C
(6) تخزين: -30 ~ 80 °C
(7) تسامح غير علامة: ± 0.20
(8) الحماية: ROHS
4تفاصيل سريعة
نوع شاشة LCD: 5.0 بوصة IPS
ترتيب النقاط: 800 × 3 ((RGB) × 480 نقطة
ترتيب البكسلات اللونية: شريط عمودي RGB
وضع العرض: IPS / Transmissive / عادة سوداء
اتجاه الرؤية: 80/80/80/80
واجهة: واجهة RGB 24 بت
نوع CTP: G+G
صلابة السطح: 6H
مركز التحكم في سائق CTP: FocalTech: FT3427
واجهة CTP: I2C
جهاز التحكم في السائق: FT813
واجهة: SPI
حجم الوحدة: 135.8 ((W) × 75.8 ((H) × 17.23 ((T) mm
المساحة النشطة: 108 ((W) × 64.8 ((H) mm
مسافة النقطة: 0.135 ((W) × 0.135 ((H) mm
5التطبيق
6أسئلة شائعة
س1: ما هي الحد الأدنى لكمية الطلب لمنتجاتك؟
A1 ، الحد الأدنى للكميات تبدأ من قطعة واحدة.
كيف يمكننا الحصول على عينات منك؟
A2.العينات متوفرة. عادة ما نأخذ 2 أيام لترتيب العينات. إذا لم يكن لدينا سجل تجاري معك من قبل، ونحن بحاجة إلى
تكلفة عينات الأحذية والشحن البريدي
متى سترسل القطع الغيار لي؟
A3.We سوف نرسل القطع الغيار لك في غضون 3-5 أيام عمل بعد استلام الدفع الخاص بك.
أي أسئلة أخرى، يرجى الشعور بالحرية في الاتصال بنا. نحن دائما في خدمتك!
