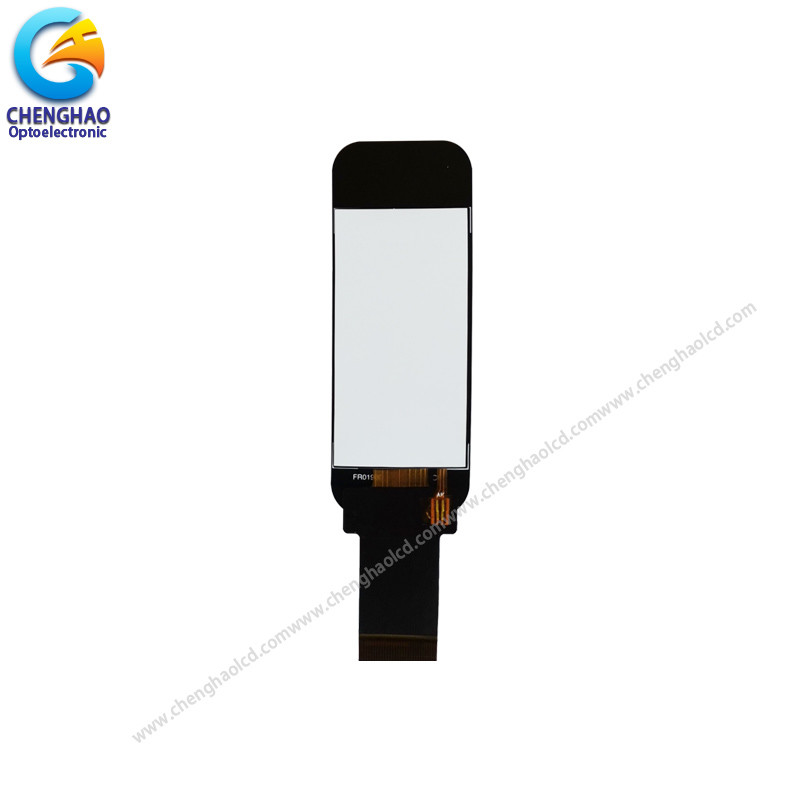

1.9 بوصة شاشة لمس LCD صغيرة 30pin MCU 170 * 320 شاشة TFT IPS

منتوج وصف

1.9 بوصة شاشة لمس LCD صغيرة 30pin Mcu 170 * 320 IPS شاشة TFT

1. المواصفات

2. الوصف

نموذج عرض ChengHao CH190QV01A-CT عبارة عن شاشة عرض بلورية سائلة (LCD) ذات مصفوفة نشطة ملونة (TFT) تستخدم السيليكون غير المتبلور TFT كجهاز تبديل.يتكون هذا النموذج من لوحة TFT LCD ولوحة تعمل باللمس و IC للقيادة وإضاءة خلفية و FPC.
تحتوي شاشة TFT LCD هذه على مساحة عرض نشطة مقاس 1.9 (شاشة عمودية) مقاس قطري بدقة 170 * 320.
المحرك المستخدم لهذا المشروع هو ST7789 ويمكنه عرض 262K / 65K لونًا عن طريق إدخال إشارة RGB.يتم تثبيت برنامج التشغيل على الزجاج والتوصيل البيني عبر FPC بما في ذلك المكونات لتشغيل وحدة العرض.دعم واجهة SPI.
بالإضافة إلى ذلك ، يمكن أيضًا تخصيص FPC وفقًا لمتطلبات العملاء ، مثل تعديل الإضاءة الخلفية وهيكل FPC ، وتعريف الواجهة ، إلخ.
توافق مع RoHS وخالي من الهالوجين.

3. الرسومات

ملحوظات:
(1) نوع العرض: 1.9 بوصة TFT + CTP
(2) اتجاه العرض: كامل
(3) Lcd Drive IC: ***
(4) وضع المستقطب: ****
(5) درجة حرارة التخزين: -30 ~ 80 درجة مئوية
(6) تسامح Unmarker: ± 0.20
(7) الحماية: بنفايات


4. تفصيل سريع

رقم LCM: CH190QV01A-CT
القرار: 170 * 320
الملعب النقطي: ******
البعد المخطط: 26.8 * 72.0 * 2.28 ملم
منطقة نشطة: 22.7 * 42.72 ملم
زاوية الرؤية |: R / L / U / D 80/80/80/80 (درجة)
الواجهة الكهربائية TFT: SPI / MCU
سائق TFT IC: ***
نسبة التباين: 800
نوع الإضاءة الخلفية: LED
وقت الاستجابة: ****** (مللي ثانية)
وضع العرض: IPS ، أسود طبيعي ، معبر
درجة حرارة التشغيل: -20-70 (درجة مئوية)
درجة حرارة التخزين: -30-80 (درجة مئوية)
ألوان العرض: 262K / 65K
عمر الإضاءة الخلفية: 20 كيلو ساعة (دقيقة)
نوع لوحة اللمس: CTP

5. التطبيق

6. خدمة Ourt

1.نحن نقدم خدمة ضمان ما بعد البيع للمنتج لمدة عام لجميع العملاء الذين يشترون منتجاتنا.
2. بالنسبة لأي مشاكل فنية يواجهها العملاء في عملية الاختبار أو استخدام منتجاتنا ، فإن فريقنا الفني سوف يزود العملاء بخدمات الدعم الفني عن بعد عبر الإنترنت في أي وقت.
3. نحن مورد من نوع المصنع مع شهادة ISO.خضعت منتجاتنا المعروضة للبيع لفحص واختبار صارم للجودة قبل الشحن ، كما حصلت على شهادة CE / ROHS.
4. لدينا فريق محترف لخدمة ما بعد البيع ، والذي يمكنه تقديم ضمان قوي وخدمات فنية لوجستية لأوامرك.

5. استبدال في غضون 30 يوما بعد شحن المنتجات منا بسبب مشاكل المنتجات.

6. لدينا تعاون طويل مع العديد من شركات الشحن وحجم صادراتنا كبير.يمكن لشركات الشحن أن تقدم لنا خصومات جيدة.

7. التعليمات

Q1: هل تختبر المنتجات قبل الشحن؟
ج: اختبرنا جودة كل المنتجات قبل إرسالها.
س 2: ما هي طرق الدفع الخاصة بك؟
ج: T / T ، باي بال ، غرب الاتحاد وهلم جرا.
Q3: ما هي المهلة؟ عينة من أجل متاح؟
ج: المهلة الزمنية: 7-15 يوم عمل.ليس لدينا موك ، أمر عينة على ما يرام.
Q4: هل يمكن أن تنتج وفقا للعينات؟
ج: نعم ، يمكننا إنتاج العينات أو تصميم الرسومات الفنية ، ويمكننا أيضًا بناء القوالب.
س 5.ما هي شروط التعبئة الخاصة بك؟
ج: بشكل عام ، نقوم بتعبئة بضائعنا في عبوة قياسية ، وأيضًا إذا كان لديك براءة اختراع مسجلة قانونًا ، فيمكننا حزم البضائع في الصناديق ذات العلامات التجارية الخاصة بك.
