10.1 "شاشة تعمل باللمس LCD 1024x600 101 تعمل باللمس بالسعة اللمس

منتوج وصف

10.1 "شاشة تعمل باللمس إل سي دي 1024 × 600 101 شاشة تعمل باللمس بالسعة اللمس

1. المواصفات

2. الوصف

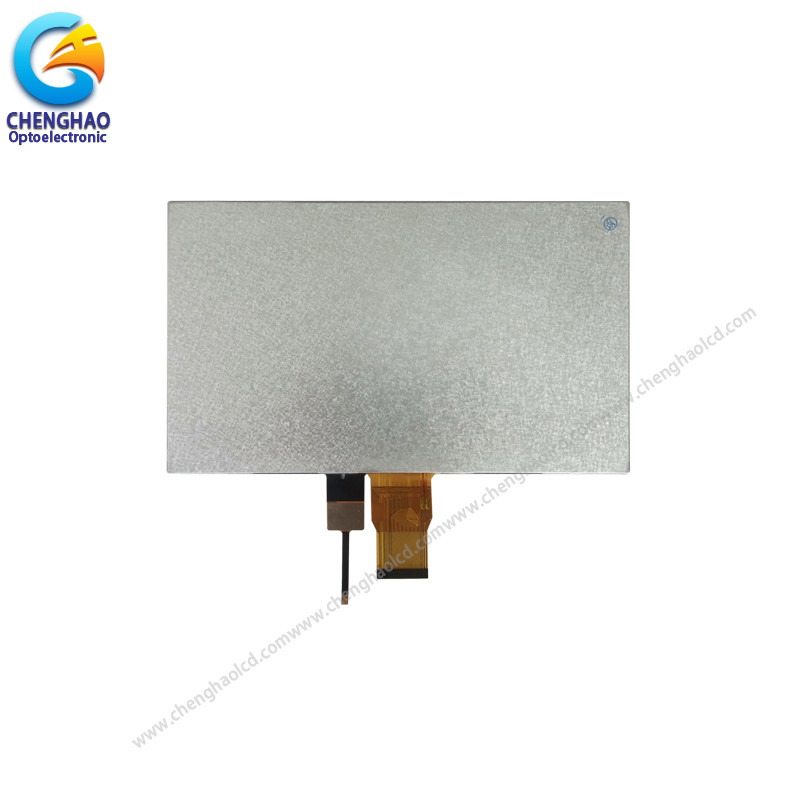

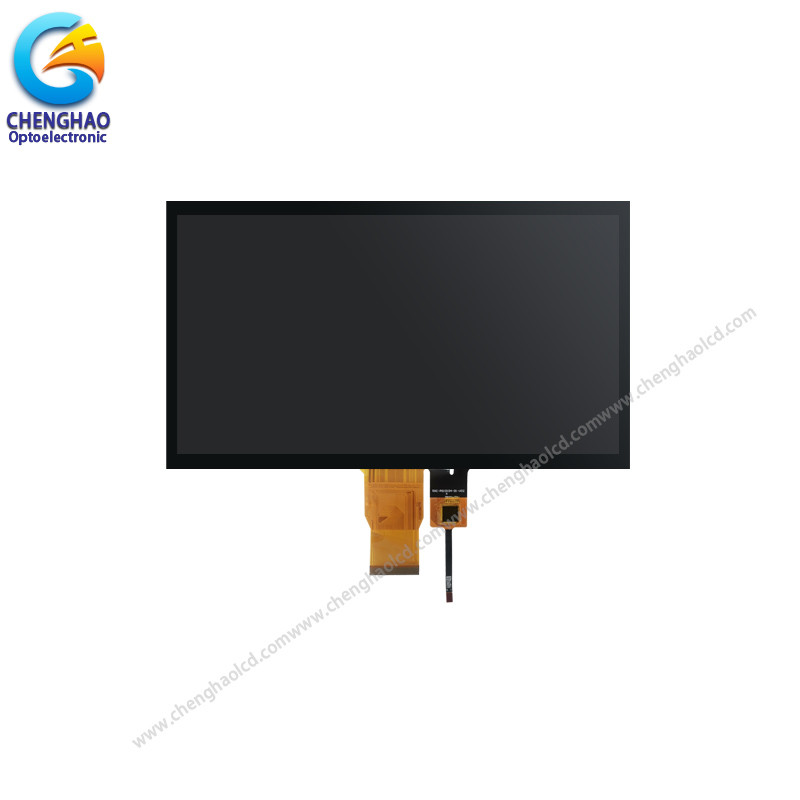

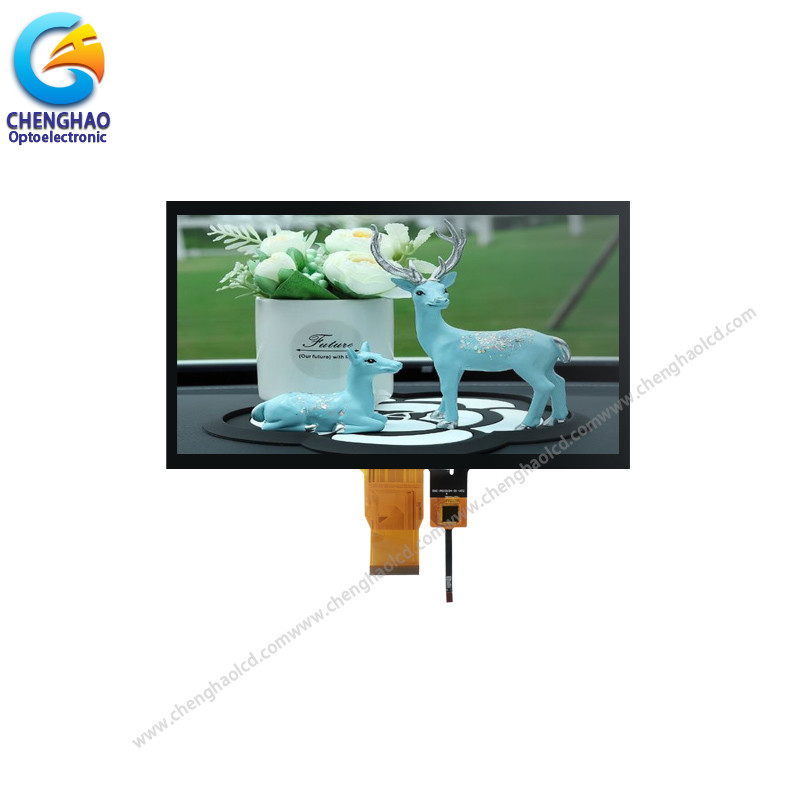

Chenghao Optoelectronic CH101WS03A-CT عبارة عن شاشة عرض بلورية سائلة ملونة مثبتة بلوحة لمس سعوية.يتم استخدام RGB و I2C كواجهة اتصال للوحة LCD ولوحة اللمس على التوالي.لقد تم تشغيله لأكثر من 20000 ساعة في بيئة -20 ~ + 70 ℃.توجد لوحة LCD لشاشة LCD التي تعمل باللمس بقياس قطري يبلغ 10.1 بوصة ، والتي يمكنها عرض مقاطع فيديو أو صور بدقة 1024 * 600.بالإضافة إلى ذلك ، هذه الشاشة التي تعمل باللمس مقاس 10.1 بوصة تعتمد وضع عرض IPS ، وزاوية الرؤية 80/80/80/80 ، مما يعني أن CH101WS03A-CT تدعم المستخدمين لقراءة الشاشة بزوايا رؤية مختلفة.
إذا لم تستطع وحدة العرض التي تعمل باللمس تلبية متطلبات مشروعك بالكامل ، فيمكننا تعديلها وفقًا لمتطلباتك.يتضمن المحتوى القابل للتعديل سطوع الإضاءة الخلفية (BL) وتصميم هيكل شكل FPC وواجهة LCD ووظيفة اللمس وما إلى ذلك.

3. الرسومات

ملحوظات:
(1) نوع العرض: 10.1 بوصة TFT + CTP

(2) اتجاه العرض: 80/80/80/80
(3) Lcd Drive IC: ***
(4) وضع المستقطب: ***
(5) درجة حرارة التشغيل: -20 ~ 70 درجة مئوية
(6) درجة حرارة التخزين: -30 ~ 80 درجة مئوية
(7) تسامح Unmarker: ± 0.20
(8) الحماية: بنفايات

4. تفصيل سريع

* نموذج رقم.: CH101WS03A-CT
* نوع الوحدة: 10.1 بوصة TFT + CTP
* شكل العرض: شاشة أفقية
* وضع العرض: IPS / Transmissive / عادي أسود
* الدقة: 1024 * 600 نقطة
* حجم الوحدة: 235 * 143 * 6.6 ملم
* منطقة TFT النشطة: 222.72 * 125.28 ملم
* واجهة TFT: RGB
* اللون: 16 م
* التباين: 800
* محرك الأقراص CTP IC: GT9271
* درجة حرارة التشغيل: -20 درجة مئوية ~ +70 درجة مئوية
* درجة حرارة التخزين: -30 درجة مئوية ~ + 80 درجة مئوية
* تسامح غير مسبوق: ± 0.20
* متطلبات حماية البيئة: RoHS
* رقم FPC: 50
* نوع الضوء الخلفي: 42 قطعة LED بيضاء
* مدة الحياة: 20000 ساعة
* مخطط الدائرة BL:
* لوميناس: 450 شمعة / م 2
* نوع لوحة اللمس: لوحة تعمل باللمس بالسعة
* واجهة لوحة اللمس: I2C

5. التطبيق

6. التعليمات

س: ما هي المدة التي تستغرقها في الإنتاج الضخم؟
ج: يستغرق الإنتاج الضخم حوالي 20-45 يوم عمل ، اعتمادًا على الطراز وكمية الطلب.

س: كيفية ضمان التسليم المستقر على المدى الطويل؟
ج: أولاً ، سوف نوصي بالمنتجات التي يمكن توصيلها للعملاء لفترة طويلة ، وثانيًا ، سيكون لدينا عدد كبير من المخزونات مقدمًا لفترة طويلة.

س: ما هي طريقة الدفع الخاصة بك للإنتاج بالجملة؟
ج: بشكل عام ، بعد تلقي إيداع 50٪ -100٪ من العملاء ، يبدأون في تجهيز المواد.التسليم حوالي 5 أيام عمل بعد استلام الدفعة النهائية.

س: هل ستقوم بفحص البضائع قبل التسليم؟
ج: نعم ، سنقوم بشحن البضائع بعد فحص 100٪.

س: ما هي مدة الضمان الخاصة بك؟
ج: نحن نضمن الجودة لمدة عام واحد.
