3.5 "CTP شاشة تعمل باللمس بالسعة الصناعية 320x480 300cd / m2 TFT LCD Display Module
اتصل شخص : Tina Fu
رقم الهاتف : +86 755-27806536
ال WhatsApp : +8615919862398
الحد الأدنى لكمية : | 1 قطع | الأسعار : | Negotiation |
---|---|---|---|
تفاصيل التغليف : | جميع المنتجات معبأة بالطريقة الصحيحة للحفاظ عليها آمنة. للأحجام الصغيرة من المنتجات ، نستخدم صينية + | وقت التسليم : | 7-15 يوم عمل |
شروط الدفع : | تي / ت | القدرة على العرض : | 300Kpcs / الشهر |
مكان المنشأ: | شنتشن، الصين | اسم العلامة التجارية: | Chenghao/Oem |
---|---|---|---|
إصدار الشهادات: | ROHS、ISO9001、CE | رقم الموديل: | CH154HV05A-CT |
معلومات تفصيلية |
|||
اسم المنتج: | شاشة لمس تكاثفية TFT LCD | القرار: | 320 × 320 |
---|---|---|---|
درجة حرارة التشغيل: | -20 ~ +70 درجة | درجة حرارة التخزين: | -30 ~ +80 درجة |
الضوء الخلفي: | 3 مصباح LED أبيض | وزن: | يحدد لاحقًا ز |
وضع العرض: | IPS | ||
تسليط الضوء: | شاشة لمس تكاثفية TFT LCD مربعة,ST7796 IC TFT LCD تكاثفية تعمل باللمس,شاشة لمس تكاثفية TFT LCD IPS |
منتوج وصف

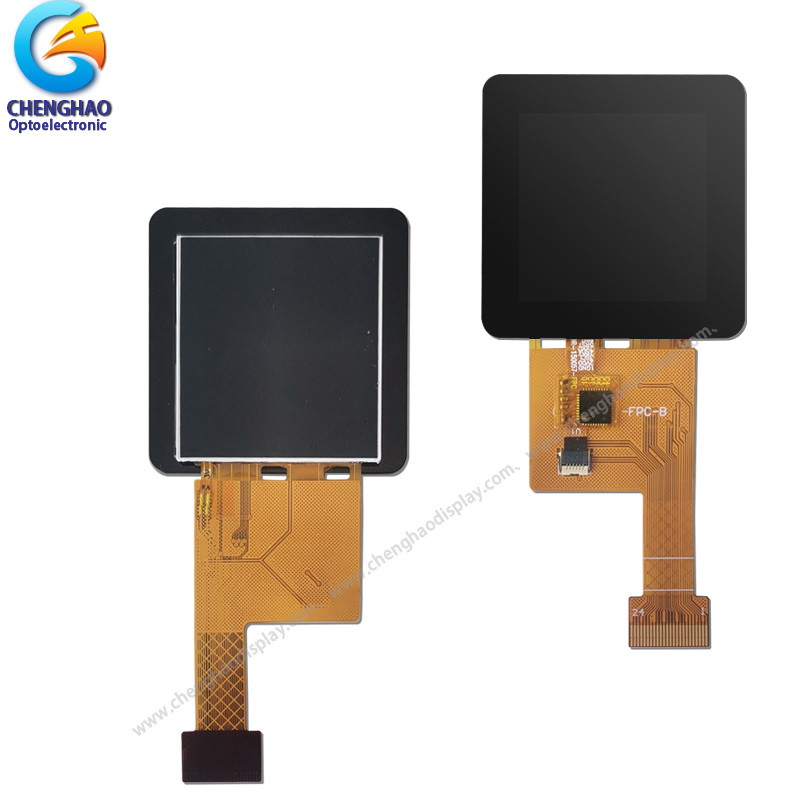

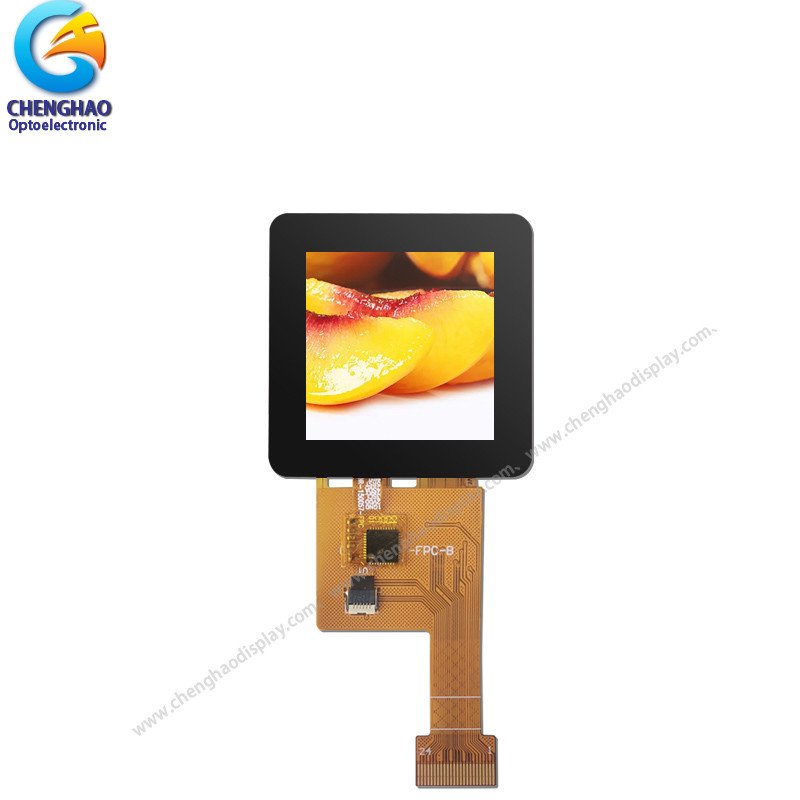

شاشة لمس تكاثفية TFT LCD مربعة الشكل 320 * 320 مع ST7796 IC
1. المواصفات
رقم الجزء | CH154HV05A-CT |
بحجم | 1.54 بوصة |
القرار | 320 * 320 |
البعد المخطط |
40.2 (ث)×40.5 (ح)×4.1 (T) ملم
|
منطقة نشطة |
27.744 (ث)×27.744 (ح)مم
|
واجهه المستخدم |
4-line_8bit SPI
|
IC | ST7796 |
FPC | 24 دبوس |
درجة حرارة العمل | -20 درجة مئوية ~ 70 درجة مئوية |
درجة حرارة التخزين | -20 درجة مئوية ~ 70 درجة مئوية |
موعد التسليم | 10 أيام |
2. الوصف
شاشة Chenghao mini touch (CH154HV0A-CT) هي شاشة LCD ملونة صغيرة الحجم تعمل باللمس مع مساحة عرض بطول قطري 1.54 بوصة ، ودقة 320 * 320 نقطة ، وتدعم واجهة 4-line_8bit SPI.شاشة LCD مقاس 320x320 tft ليست فقط شاشة بزاوية عرض كاملة IPS (80/80/80/80) ، ولكنها أيضًا شاشة عرض درجة حرارة واسعة (-20 ~ + 70 ℃).
إذا كانت شاشة LCD الملونة صغيرة الحجم هذه لا تلبي احتياجات مشروعك بالكامل ، فيمكننا أيضًا تعديل بعض معلمات شاشة LCD الملونة هذه وفقًا لاحتياجات مشروعك.يتضمن المحتوى الذي يمكن تعديله هيكل شكل FPC ، وتعريف الواجهة ، وسطوع الإضاءة الخلفية ، ومعالجة سطح الشاشة ، وطباعة الشعار
3. الرسومات
ملحوظات:
(1) نوع العرض: 1.54 بوصة TFT + TP
(2) اتجاه العرض: 80/80/80/80
(3) Lcd Drive IC: ST7796
(4) وضع المستقطب: انتقالي / سلبي
(5) درجة حرارة التشغيل: -20 ~ 70 درجة مئوية
(6) درجة حرارة التخزين: -30 ~ 80 درجة مئوية
(7) تسامح Unmarker: ± 0.20
(8) الحماية: بنفايات
4. تفصيل سريع
* اسم LCM: شاشة لمس تكاثفية LCD TFT مربعة
* الموديل: CH154HV05A-CT
* مقاس Lcm: 1.54 بوصة
* نوع اللمس: لوحة تعمل باللمس بالسعة
* نوع العرض: 1.54 بوصة TFT + CTP
* ألوان العرض: 262K / 65K
* عدد النقاط: 320 × 320
* الملعب نقطة TFT:0.0867 (واط)×0. 0867 (H) ملم
* زاوية الرؤية:80/80/80/80
* سائق IC: ST7796
* وضع العرض: IPS / ناقل الحركة / Bllack بشكل طبيعي
* حجم الوحدة:40.2 (ث)×40.5 (ح)×4.1 (T) ملم
* منطقة TFT النشطة:27.744 (ث)×27.744 (ح) ملم
* الإنارة: 400 نت
* التباين: 800: 1
* نوع واجهة TFT:4-line_8bit SPI
* نوع واجهة TP: I2C
* رقم الدبوس: 24 دبابيس
* نوع ولون الإضاءة الخلفية: إضاءة خلفية LED / أبيض
الإضاءة الخلفية: 6 LED
5. التطبيق
6. التعليمات
س: طرق الدفع؟
T / T ، باي بال ، ويسترن يونيون إلخ.
للعينات: الدفع مقدما.
للإنتاج بالجملة: إيداع 50٪ ورصيد 50٪ قبل الشحن.
س: ما هي المهلة الزمنية للمنتجات؟
ج: سيتم إرسال عينات في المخزون في غضون 3 أيام بعد الدفع.
من أسبوعين إلى أربعة أسابيع للإنتاج بالجملة
س: ما هي مدة الضمان؟
ج: عادة ما تكون فترة الضمان سنة واحدة.ذلك يعتمد على المنتجات المختلفة.
س: ما هو المنتج موك؟
ج: منتج مختلف لديه موك مختلف ، يرجى الاتصال بنا للمبيعات للحصول على معلومات مفصلة.
س: ما هي خدمة ما بعد البيع الخاصة بك؟
ج: في حالة وجود أي مشاكل ، سوف تحصل على ردنا في غضون 24 ساعة.سيتم تقديم الحل على الفور من قبل فريقنا الفني المحترف.
س: هل يمكنك تقديم خدمة OEM؟
ج: نعم ، يمكننا تقديم خدمة OEM و ODM على حد سواء ، ويمكننا تخصيص المنتجات وفقًا للرسومات التي تقدمها
س: كيف يمكنني الوثوق بجودة منتجك؟
ج: قامت الشركة بتطوير نظام الفحص القادم والاختبار عبر الإنترنت واختبار الموثوقية ونظام ومنتجات الشركة من خلال اختبار ROHS و CE
