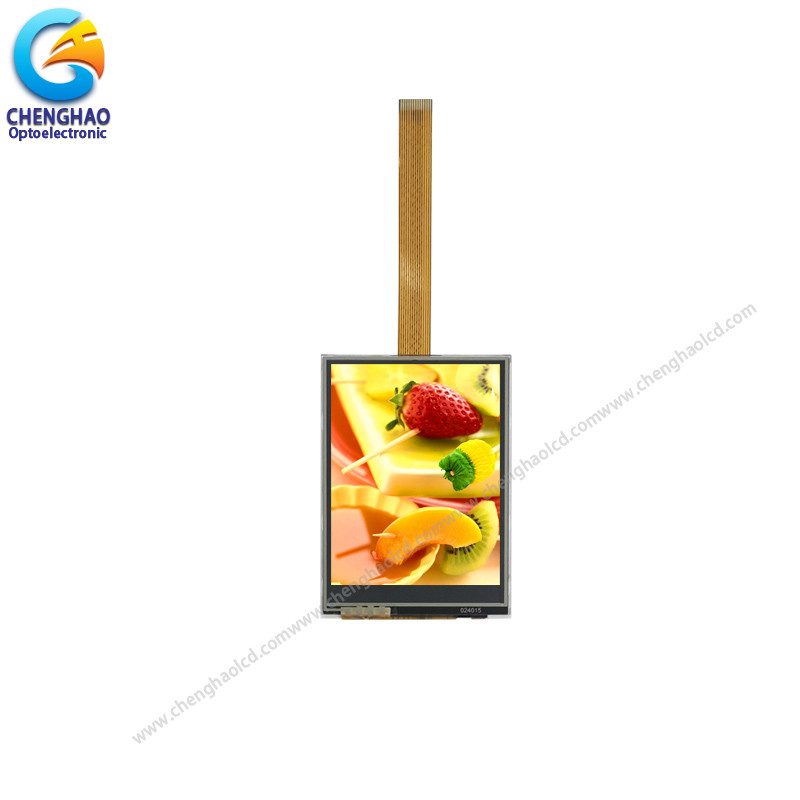

2.4 بوصة عالية السطوع شاشة TFT 240x320 شاشة LCD صغيرة تعمل باللمس

منتوج وصف

شاشة TFT عالية السطوع 2.4 بوصة 240x320 شاشة LCD صغيرة تعمل باللمس

1. المواصفات

2. الوصف

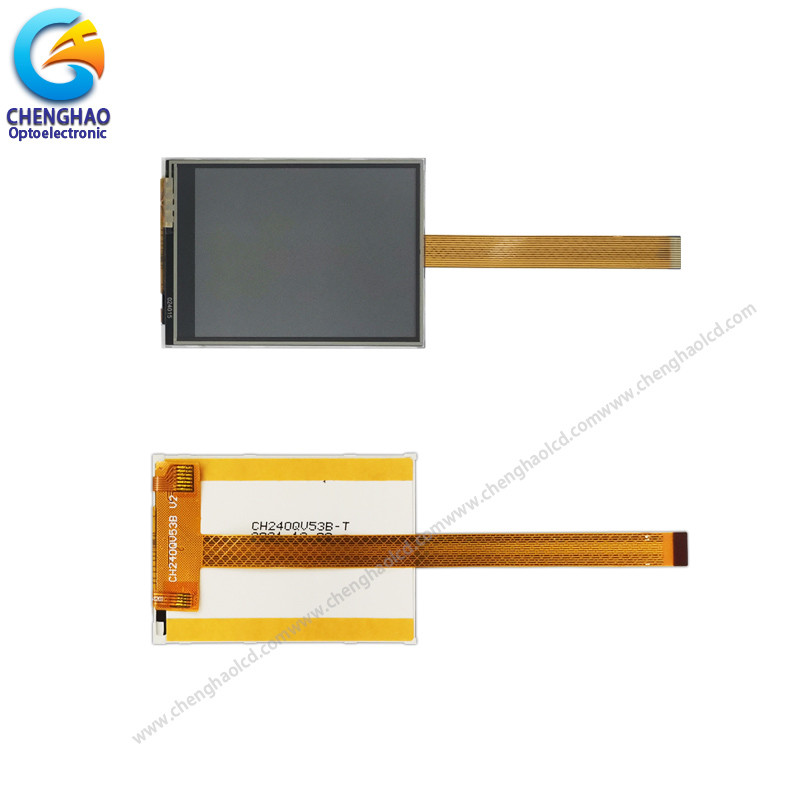

نموذج عرض ChengHao CH240QV53B-T عبارة عن شاشة عرض بلورية سائلة (LCD) ذات مصفوفة نشطة ملونة (TFT) تستخدم السيليكون غير المتبلور TFT كجهاز تبديل.يتكون هذا النموذج من لوحة تعمل باللمس ولوحة TFT LCD و IC للقيادة وإضاءة خلفية و FPC.
تحتوي شاشة TFT LCD هذه على مساحة عرض نشطة مقاسة قطريًا تبلغ 2.8 (شاشة عمودية) بدقة 240 * 320 (RGB).
لوحة اللمس هذه عبارة عن لوحة تعمل باللمس مقاومة تستخدم واجهة USB وتدعم الإزالة أو الاستبدال بلوحة تعمل باللمس بالسعة.
برنامج التشغيل المستخدم لهذا المشروع هو ST7789V ويمكنه عرض 262K / 65K لونًا عن طريق إدخال إشارة RGB.يتم تثبيت برنامج التشغيل على الزجاج والتوصيل البيني عبر FPC بما في ذلك المكونات لتشغيل وحدة العرض.دعم 4 خط 8 بت واجهة SPI.
بالإضافة إلى ذلك ، يمكن أيضًا تخصيص FPC وفقًا لمتطلبات العملاء ، مثل تعديل الإضاءة الخلفية وهيكل FPC ، وتعريف الواجهة ، إلخ.
توافق مع RoHS وخالي من الهالوجين.

3. الرسم


4. تفصيل سريع

نوع LCD: 2.4 بوصة TFT
ترتيب النقاط: 240 (RGB) × 320 نقطة
مجموعة مرشح اللون: شريط عمودي RGB
وضع العرض: TN / ناقل الحركة / أبيض بشكل طبيعي
اتجاه العرض: 6 o'clock
اتجاه انقلاب المقياس الرمادي: الساعة 12
سائق IC: ST7789V
حجم الوحدة: 42.72 (عرض) × 60.26 (ارتفاع) × 3.35 (تي) ملم
المنطقة النشطة: 36.72 (عرض) × 48.96 (ارتفاع) ملم
خطوة النقطة: 0.153 (عرض) × 0.153 (ارتفاع) ملم
الواجهة: 4-line_8bit SPI
درجة حرارة التشغيل: -20 ~ +70 درجة مئوية
درجة حرارة التخزين: -30 ~ +80 درجة مئوية
الضوء الخلفي: 6 أبيض LED بالتوازي
الوزن: يحدد لاحقا ز

5. التطبيق





6. التعليمات

Q1: هل تقبل شاشات العرض التخصيصية والشاشات التي تعمل باللمس؟
ج: بالتأكيد ، يمكنك تخصيص FPC والإضاءة الخلفية وشاشة اللمس.
Q2: ما هو نوع الواجهة هي شاشة العرض الخاصة بك؟
ج: شاشات العرض الصغيرة الحجم تدعم بشكل عام SPI و MCU و RGB و MIPI. تدعم الشاشات ذات الحجم المتوسط ​​بشكل عام LVDS و MIPI و EDP. تستخدم المواصفات المختلفة واجهات مختلفة.
Q3: هل تستخدم شاشة تعمل باللمس بالسعة أو شاشة تعمل باللمس مقاومة.
ج: لدينا شاشة تعمل باللمس بالسعة وشاشة تعمل باللمس مقاومة.
س 4: ما هي سياسة عينتك؟
ج: إذا كان هناك مخزون ، فيمكنك أخذ عينات في أي وقت ، وإذا لم يكن هناك مخزون ، فسوف يستغرق الأمر بعض الوقت ، ثم انتظر حتى تعود المواد إلى العينة.لكن العميل يحتاج إلى دفع رسوم العينة والرسوم السريعة.
Q5: ما هي المدة التي تستغرقها في الإنتاج الضخم؟
ج: يستغرق الإنتاج الضخم حوالي 20-45 يوم عمل ، اعتمادًا على الطراز وكمية الطلب.
س 6: كيفية ضمان التسليم المستقر على المدى الطويل؟
ج: أولاً ، سوف نوصي بالمنتجات التي يمكن توصيلها للعملاء لفترة طويلة ، وثانيًا ، سيكون لدينا عدد كبير من المخزونات مقدمًا لفترة طويلة.
س 7: ما هي طريقة الدفع الخاصة بك للإنتاج بالجملة؟
ج: بشكل عام ، بعد تلقي إيداع 50٪ -100٪ من العملاء ، يبدأون في تجهيز المواد.التسليم حوالي 5 أيام عمل بعد استلام الدفعة النهائية.
