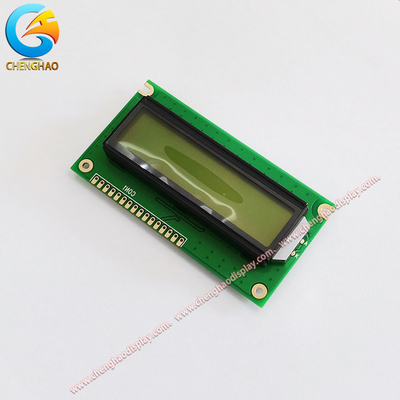

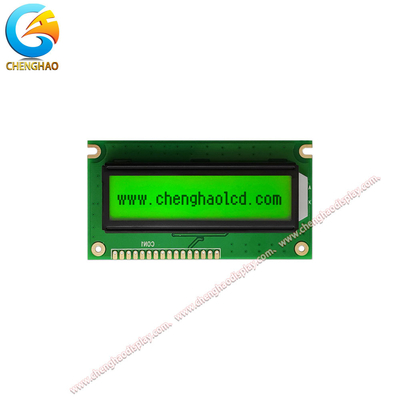

16x2 1602 علامة عرض أحرفي رقمي LCD الضوء الخلفي الأبيض LED لأردوينو
|
تفاصيل المنتج:
|
|
| مكان المنشأ: | شنتشن، الصين |
|---|---|
| اسم العلامة التجارية: | Chenghao Optoelectronic |
| إصدار الشهادات: | CE / RoHS / FCC |
| رقم الموديل: | CH1602C01A |
|
شروط الدفع والشحن:
|
|
| الحد الأدنى لكمية: | 1 Pcs |
| تفاصيل التغليف: | All the products are packed in right way to keep it safe. For small sizes of products we use tray + carton, For bigger sizes we use foam slot + carton. we also design packages according to customers' requirements. |
| وقت التسليم: | 3~5 working days |
| شروط الدفع: | TT or negotiation |
| القدرة على العرض: | 5000K Pcs/Month |
|
معلومات تفصيلية |
|||
| اسم المنتج: | شاشة LCD أبجدية رقمية | درجة حرارة التخزين: | -30 ~ 80 درجة مئوية |
|---|---|---|---|
| عرض الخلفية: | الأخضر الأصفر | واجب: | 1/16 واجب |
| عدد الشخصيات: | 16 حرف × 2 سطر | عرض المنطقة: | 66 ((W) × 16 ((H) مم |
| منطقة V/فعالة: | 56.2 (عرض) × 11.5 (ارتفاع) ملم | إظهار نقطة: | أزرق-أسود |
| درجة حرارة العمل: | -20 ~ 70 درجة مئوية | ||
| تسليط الضوء: | شاشة LCD رقمية حرفية,شاشة LCD الحرفية والرقمية ذات الضوء الخلفي الأخضر,إضاءة خلفية خضراء 16x2 شاشة LCD رقمية حروفية,green backlight alphanumeric lcd display,green backlight 16x2 alphanumeric lcd display |
||
منتوج وصف
هذا المنتج هو شاشة LCD أحادية اللون STN بزاوية مشاهدة 6 ساعة. نقطة العرض زرقاء سوداء ، ومنطقة المشاهدة 66 (العرض) × 16 (الارتفاع) ملم. حجم الحرف هو 0.55 (العرض) × 0.65 (الارتفاع) ملم، والحجم المخطط هو 84.0 × 44.0 × 12.5 ملم. هذا الشاشة LCD أحادي اللون مثالية للتطبيقات التي تتطلب شاشة تعرض معلومات بسيطة.الشاشة هي موثوقة للغاية ولها استهلاك طاقة منخفضة، مما يجعلها مثالية لمجموعة متنوعة من التطبيقات.شاشة LCD 16x02
1مواصفات العرض
| البند | المواصفات |
| نوع العرض | STN/YELLOW-GREEN/POSITIVE/TRANSFLECTIVE (المنعكس) |
| اللون | نقطة العرض: زرقاء-سوداء |
| خلفية العرض: أصفر أخضر | |
| بيانات الإدخال | 68 سلسلة |
| واجب | 1/16الواجب |
| زاوية النظر | الساعة السادسة |
| المراقب | SPLC780D1 أو ما يعادلها |
| (بيزل) | 0.6T |
| الضوء الخلفي | مصباح LED (أصفر أخضر) |
| درجة حرارة العمل | -20 ~ 70 درجة مئوية |
| درجة حرارة التخزين | -30 ~ 80 درجة مئوية |
2المواصفات الميكانيكية
| البند | المواصفات | الوحدة |
| الخط الأبعاد | 84.0 ((W) × 44.0 ((H) × 125.0MAX.(T) | ملم |
| منطقة الرؤية | 66 ((W) × 16 ((H) | ملم |
| المنطقة الفعلية | 56.2 ((W) ×11.5 ((H) | ملم |
| عدد الشخصيات | 16 حرف × 2 سطر | --- |
| شخصية (بيتش) | 2.95 ((W) ×5.55 ((H) | ملم |
| حجم الشخصية | 0.55 ((W) × 0.65 ((H) | ملم |
مخطط الكتل
وظائف المحطة
| رقم التعريف | الرمز | مستوى | الوظيفة |
| 1 | الـ VSS | 0V | الـ GND |
| 2 | VDD | +5.0 فولت | إمدادات الطاقة للمنطق |
| 3 | V0 | - | الجهد التشغيلي لجهاز LCD |
| 4 | RS | H/L | H: البيانات L: رمز التعليمات |
| 5 | R/W | H/L | H: اقرأ L: اكتب |
| 6 | E | هـ-ل | إشارة تشغيل الشريحة |
| 7 ~ 14 | DB0~DB7 | H/L | خط حافلة البيانات |
| 15 | LEDA | +5.0 فولت | إمدادات الطاقة للضوء الخلفي LED |
| 16 | LEDK | 0V |
المخطط الأبعاد
1جميع صناديق الشحن لدينا تلبي معايير صلابة التصدير
2كل صناديقنا ستكون مغطاة بالرغوة من الداخل لمنع تلف الشاشة
3. تعتمد عبوات منتجاتنا صندوق كبير مع صناديق صغيرة
4وزن كل صندوق لا يتجاوز 3.5 كيلوغرام، والأبعاد قد تختلف تبعا للمعيار.
طرق التعبئة المذكورة أعلاه هي جميعها لمنع تلف وحدة العرض أثناء النقل ، ويمكننا أيضاً تعبئة البضائع وفقًا لرغبات العميل.
