July 3, 2021

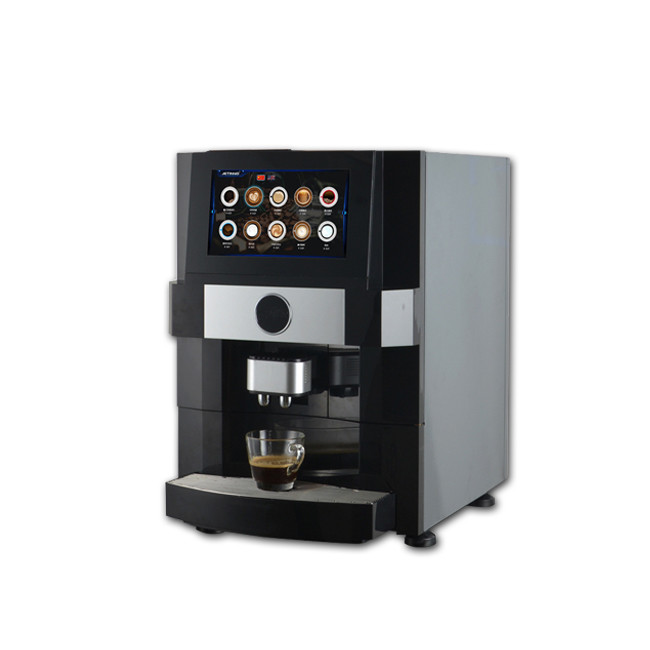

نموذج وحدة عرض LCD لجهاز القهوة
المخصص للعميل هذه المرة هو CH700WV02A.
المحتوى التالي هو الوصف ذات الصلة حول المنتج
النموذج:
1عن وصف CH700WV02A-CT
نموذج شاشة تشينغهاو CH700WV02A-CT هو ترانزستور فيلم رفيع مصفوفة ملونة نشطة
(TFT) شاشة الكريستال السائل (LCD) التي تستخدم TFT السيليكونية غير المتحركة كجهاز التبديل.
هذا النموذج يتكون من لوحة TFT LCD وIC القيادة و ضوء خلفي عالي الوضوح
لوحة لمسة سعة و FPC.
هذا شاشة LCD TFT لديها 7.0 (16: 9) بوصة مقاسة قطريًا منطقة عرض نشطة مع WVGA
(800 بكسل أفقي بـ 480 بكسل عمودي)
السائق المستخدم في هذا المشروع هو هيماكس ويمكنه عرض ألوان 16M بواسطة RGB 24 بت
إدخال إشارة. يتم تركيب السائق على الزجاج والترابط عبر FPC بما في ذلك
مكونات لتشغيل وحدة العرض دعم واجهة RGB
بالإضافة إلى ذلك، يمكن أيضا تخصيص FPC وفقا لمتطلبات العملاء، مثل تعديل
- تعريف الضوء الخلفي و هيكل CTP، تعريف الواجهة، الخ
متوافقة مع الـ RoHS و خالية من الهالوجين
| النموذج رقم | CH700WV02A-CT |
| نوع الوحدة | 7"TFT + CTP |
| وضع العرض | TN/ Transmissive/ عادةً أبيض |
| نوع CTP | G+G |
| عدد النقاط | 800*3 ((RGB) *480 |
| اتجاه الرؤية | الساعة 12 |
| اتجاه عكس المقياس الرمادي | الساعة السادسة |
| حجم الوحدة | 180.0(W) * 119.0 ((H) * 7.4 ((T) ملم |
| منطقة TFT النشطة | 154.08 ((W) * 85.92 ((H) mm |
| TFT Dot pitch | 0.1926 ((W) * 0.1790 ((H) mm |
| واجهة | TFT: 24 بت RGB CTP:I2C |
| نوع الضوء الخلفي | مصباح ليد أبيض |
| الضوء | 200cd/m2 |
2.معلومات عامة
| البند | القيم القياسية | الوحدات |
| نوع شاشة LCD | 7.0 TFT + CTP | ... |
| ترتيب النقاط | 800×3 ((RGB) ×480 | النقاط |
| ترتيب البكسلات | الشريط الرأسي RGB | ... |
| وضع العرض | TN / Transmissive / عادةً أبيض | ... |
| اتجاه الرؤية | الساعة 12 | ... |
| نوع CTP | الزجاج العدسي + زجاج ITO + FPC + الملصق | ... |
| معالجة السطح | 6H | ... |
| مركز التحكم في CTP | GT911 | ... |
| حجم الوحدة | 180.0 ((W) × 119.0 ((H) × 7.4 ((T) | ملم |
| منطقة TFT النشطة | 154.08 ((W) × 85.92 ((H) | ملم |
| CTP المنطقة النشطة | 154.08 ((W) × 85.92 ((H) | ملم |
| CTP منطقة المشاهدة | 155.28 ((W) × 87.12 ((H) | ملم |
| TFT Dot pitch | 0.1926 (W) × 0.1790 (H) | ملم |
| واجهة | واجهة RGB موازية 24 بت | ... |
| درجة حرارة العمل | -20 ~ +70 | °C |
| درجة حرارة التخزين | -30 ~ +80 | °C |
| الوزن | TBD | g |
