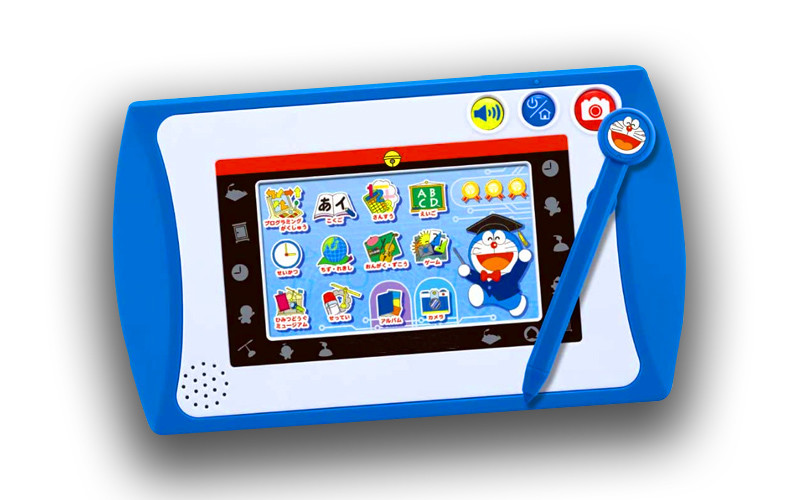

تعاون مع العملاء لتخصيص شاشة العرض TFT LCD للعب الأطفال
1.معلومات عامة عن شاشة TFT LCD Diaplay للعبة
العنصر | القيم القياسية | الوحدات |
نوع LCD | 4.3 بوصة TFT | - |
ترتيب النقطة | 480 (رغب) × 272 | النقاط |
مجموعة مرشح اللون | شريط عمودي RGB | - |
وضع العرض | TN / ناقل الحركة / أبيض بشكل طبيعي | - |
عرض الاتجاه | 00:00 | - |
اتجاه انقلاب المقياس الرمادي | 06:00 | - |
سائق IC | - | |
حجم الوحدة | 105.5 (عرض) × 67.2 (ارتفاع) × 4.1 (ارتفاع) | مم |
منطقة نشطة | 95.04 (عرض) × 53.856 (ارتفاع) | مم |
نقطة الملعب | 0.198 (عرض) × 0.198 (ارتفاع) | مم |
واجهه المستخدم | واجهة RGB متوازية 24 بت | - |
درجة حرارة التشغيل | -20 ~ +70 | ℃ |
درجة حرارة التخزين | -30 ~ +80 | - |
الضوء الخلفي | 7 مصباح LED أبيض | ℃ |
وزن | يحدد لاحقًا | - |
ملاحظات:
1. نوع العرض: 4.3 "TFT
2. اتجاه العرض: 12:00
3. اتجاه تحويل مقياس الرمادي: 6:00
4. وضع المستقطب: الإرسال / الإيجابي
5-درجة حرارة التشغيل: -20 درجة مئوية ~ +70 درجة مئوية
6-درجة حرارة التخزين: -30 درجة مئوية ~ + 80 درجة مئوية
7. التسامح الملحوظ: ± 0.20
8. المتطلبات الخاصة بحماية البيئة: RoHS
2.وصف الواجهة
دبوس | رمز | وصف. |
1 | VLED- | إضاءة خلفية LED (كاثود). |
2 | VLED + | الإضاءة الخلفية LED (الأنود). |
3 | GND | أرض. |
4 | VDD | مزود الطاقة. |
5 ~ 12 | R0 ~ R7 | البيانات الحمراء. |
13 ~ 20 | G0 ~ G7 | البيانات الخضراء. |
21 ~ 28 | B0 ~ B7 | البيانات الزرقاء. |
29 | GND | أرض. |
30 | PCLK | إدخال إشارة الساعة النقطية.غلق بيانات الإدخال عند حافتها الصاعدة. |
31 | DISP | عرض تشغيل / إيقاف. |
32 | HSYNC | إدخال تزامن أفقي.قطبية سلبية. |
33 | VSYNC | إدخال تزامن عمودي.قطبية سلبية. |
34 | DE | البيانات تمكن الإدخال.نشط عالي لتمكين ناقل بيانات الإدخال. |
35 | نورث كارولاينا | نورث كارولاينا. |
36 | GND | أرض. |
37 | XR | TP الحق. |
38 | YD | TP أسفل. |
39 | XL | اليسار TP. |
40 | يو | TP Up. |
3. الحد الأقصى من التقييمات المطلقة
العنصر | رمز | دقيقة. | الأعلى. | وحدة |
جهد العرض التناظري | VDD | -0.3 | 5 | الخامس |
مساهمة الجهد | فين | -0.3 | VDD + 0.3 | الخامس |
درجة حرارة التشغيل | أعلى | -20 | 70 | درجة مئوية |
درجة حرارة التخزين | TST | -30 | 80 | درجة مئوية |
رطوبة التخزين | عالية الدقة | 20 | 90 | ٪ ر |
4.خصائص العاصمة
العنصر | رمز | دقيقة. | النوع. | الأعلى. | وحدة | ملاحظة |
جهد العرض التناظري | VDD | 3 | 3.3 | 3.6 | الخامس | - |
إدخال الجهد العالي | VIH | 0.7VDD | - | VDD | الخامس | دبابيس الإدخال الرقمي |
إدخال الجهد المنخفض | VIL | GND | - | 0.3VDD | الخامس | دبابيس الإدخال الرقمي |
انتاج الجهد العالي | VOH | VDD-0.4 | - | VDD | الخامس | دبابيس الإخراج الرقمية |
انتاج الجهد المنخفض | المجلد | GND | - | VDD + 0.4 | الخامس | دبابيس الإخراج الرقمية |
I / O تسرب التيار | اشتباه الإنفلوانزا | -1 | - | 1 | uA | - |
5.خصائص التوقيت
تسلسل التشغيل
6.تسلسل إيقاف التشغيل
7.Backlight Charasterics
العنصر | رمز | دقيقة | TYP | الأعلى | وحدة | شرط الاختبار |
مصدر التيار | Vf | 20.3 | 22.4 | 24.5 | الخامس | إذا = 20mA |
العرض الحالي | إذا | - | 20 | 30 | مللي أمبير | - |
شدة الإضاءة لـ LCM |
- | 150 | 200 | - | الكادميوم / م 2 | إذا = 20mA |
التوحيد لـ LCM | - | 80 | - | - | % | إذا = 20mA |
وقت الحياة | - | 20000 | - | - | هر | إذا = 20mA |
لون الإضاءة الخلفية | أبيض |
8.احتياطات التعامل
(1)طريقة التركيب
تتكون لوحة LCD لوحدة SC LCD من لوحين زجاجيين رقيقين مستقطبين
تتلف بسهولة.ونظرًا لأن الوحدة تم إنشاؤها بحيث يتم إصلاحها عن طريق استخدام الثقوب المناسبة
في لوحة الدوائر المطبوعة.
يجب توخي الحذر الشديد عند التعامل مع وحدات LCD.
(2) الحذر من التعامل مع شاشات الكريستال السائل وتنظيفها
عند تنظيف سطح الشاشة ، استخدم قطعة قماش ناعمة مع مذيب
[موصى به أدناه] وامسح برفق
ايزوبروبيل
الكحول الإيثيلي
لا تمسح سطح الشاشة بمواد جافة أو صلبة من شأنها إتلاف المستقطب
سطح - المظهر الخارجي.
لا تستخدم المذيب التالي:
ماء
العطريات
لا تمسح منطقة وسادة ITO بالمواد الجافة أو الصلبة التي من شأنها إتلاف أنماط ITO
لا تستخدم المذيب التالي على الضمادة أو تمنع تلوثها:
تدفق لحام
الكلور (Cl) ، سلففور (S)
إذا تم إرسال البضائع دون طلاء sili8con على الوسادة ، فقد تتلف أنماط ITO
بسبب التآكل مع مرور الوقت.
إذا حدث تآكل ITO بسبب سوء المعالجة أو استخدام بعض المواد مثل الكلور (CI) ،
سلففور (S) من العميل ، المسؤولية على العميل.
(3) الحذر من الشحن الاستاتيكي
تستخدم وحدة LCD برامج تشغيل C-MOS LSI ، لذلك نوصي بما يلي:
قم بتوصيل أي محطة إدخال غير مستخدمة بـ Vdd أو Vss ، ولا تدخل أي إشارات قبل توصيل الطاقة
قيد التشغيل ، وتأريض جسمك ، ومناطق العمل / التجميع ، ومعدات التجميع للحماية منها
كهرباء ساكنة
(4)التعبئة
تستخدم الوحدة النمطية عناصر LCD ويجب معاملتها على هذا النحو.
تجنب الصدمات الشديدة والسقوط من ارتفاع.
لمنع تدهور الوحدات ، لا تقم بتشغيلها أو تخزينها مكشوفة مباشرة
أشعة الشمس أو ارتفاع درجة الحرارة / الرطوبة
(5)الحذر للتشغيل
إنه شرط لا غنى عنه لتشغيل شاشات الكريستال السائل ضمن حد الجهد المحدد منذ
الجهد العالي ثم يؤدي الحد إلى عمر أقصر لشاشات الكريستال السائل.
يؤدي التفاعل الكهروكيميائي الناتج عن التيار المباشر إلى تدهور شاشة LCD بشكل غير مرغوب فيه ، لذلك
أنه يجب تجنب استخدام محرك التيار المباشر.
سوف يتأخر وقت الاستجابة للغاية عند درجة حرارة منخفضة ثم التشغيل
نطاق درجة الحرارة ومن ناحية أخرى في درجة حرارة أعلى لشاشات الكريستال السائل مدى اللون الداكن
معهم.ومع ذلك ، فإن هذه الظواهر لا تعني حدوث خلل أو تعطل في شاشات LCD ،
والتي ستعود في درجة حرارة التشغيل المحددة.
إذا تم الضغط على منطقة العرض بشدة أثناء التشغيل ، فسيتم عرض بعض الخطوط بشكل غير طبيعي
لكنه يستأنف حالته الطبيعية بعد إيقاف التشغيل مرة واحدة.
ترسب الندى الطفيف على المحطات هو سبب للتفاعل الكهروكيميائي الناتج
الدائرة المفتوحة الطرفية.
مطلوب استخدام تحت درجة حرارة التشغيل القصوى ، 50٪ Rh أو أقل.
(6)تخزين
في حالة التخزين لفترة طويلة على سبيل المثال لسنوات لغرض أو
استخدام بديل ، يوصى بالطرق التالية.
التخزين في كيس بولي إيثيلين مع الفتحة محكمة الغلق حتى لا يدخل الهواء النقي في الخارج فيه.
وبدون مجفف.
وضعه في مكان مظلم حيث لا يؤدي التعرض لأشعة الشمس المباشرة أو الضوء إلى الحفاظ على
مدى درجة حرارة التخزين.
التخزين دون لمس سطح المستقطب بأي شيء آخر.
[يوصى بتخزينها حيث تم وضعها في الحاوية الداخلية وقت التسليم منا
(7) السلامة
يوصى بتحطيم شاشات LCD التالفة أو غير الضرورية إلى قطع وغسل السائل
بلورة بواسطة أي من المذيبات مثل الأسيتون والإيثانول ، والتي يجب حرقها لاحقًا.
عندما يلامس أي سائل تسرب من خلية زجاجية تالفة يديك ، من فضلك
اغسله جيدًا بالماء والصابون
معلومات حول CH430WQ08-FPC-Cشاشة TFT LCD
نموذج رقم. |
CH430WQ08A-T |
نوع الوحدة | 4.3 بوصة TFT + RTP |
وضع العرض | TN / معبر / عادة أبيض |
عدد النقاط | 480 * 3 (رغب) * 272 |
عرض الاتجاه | 00:00 |
حجم الوحدة | 105.5 (عرض) * 67.2 (ارتفاع) * 4.1 (تي) ملم |
منطقة نشطة بتقنية TFT | 95.04 (عرض) * 53.856 (ارتفاع) ملم |
واجهه المستخدم | RGB |
لوميناس | 300 شمعة / م 2 |
